Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 167





5AT-10

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

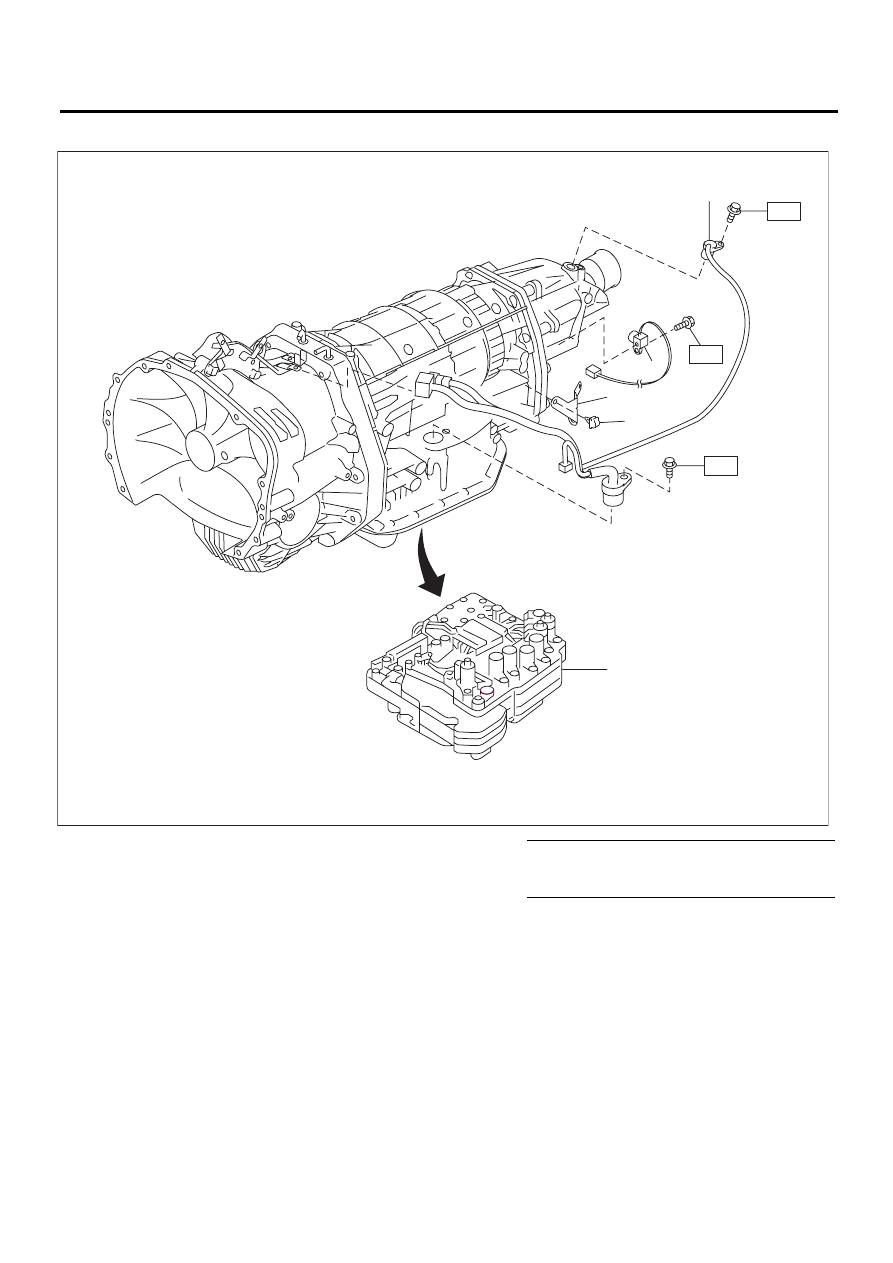

6. УПРАВЛЯЮЩИЙ КЛАПАН И ПРОВОДКА ТРАНСМИССИИ

(1) Узел проводки трансмиссии

(4) Зажим

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Передний датчик скорости ав-

томобиля

(5) Узел управляющего клапана

T: 7 (0,7, 5,2)

(3) Кронштейн проводки









(1)

(2)

(3)

(4)

(5)

T

T

T

AT-03834

5AT-11

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

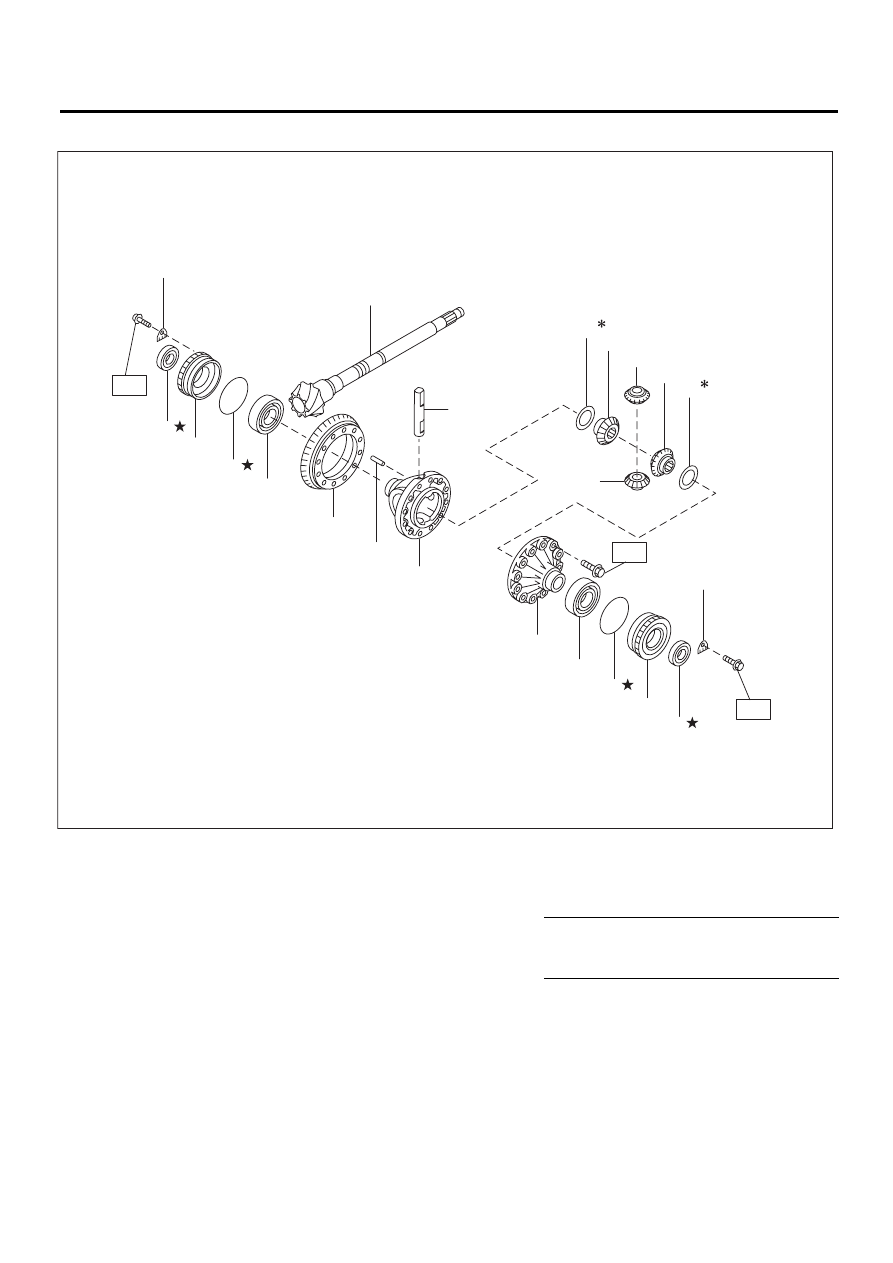

7. РЕДУКТОР ДИФФЕРЕНЦИАЛА

(1)
(2)

(3)
(4)
(5)

(6)
(7)

Стопорный диск
Боковой держатель диффе-
ренциала правый
Уплотнительное кольцо
Сальник
Конический роликовый под-
шипник
Гипоидная ведомая шестерня
Вал ведущей шестерни

(8)
(9)

(10)
(11)
(12)

(13)

Вал сателлитов
Прямой штифт
Корпус дифференциала правый
Корпус дифференциала левый
Коническая шестерня диффе-
ренциала
Шайба

(14) Конический сателлит дифференциала

(15) Боковой держатель дифференциала

левый





Момент затяжки: Нм (кгс-м, фунт-сила-фут)

T1: 25 (2,5, 18,4)

T2: 70 (7,1, 51,6)





AT-03807

(1)

(7)

(8)

(13)

(12)

(12)

(14)

(13)

(1)

(2)

(3)

(5)

(10)

(6)

(9)

(11)

(5)

(3)

(15)

(4)

(4)

(14)

T1

T2

T1

5AT-12

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

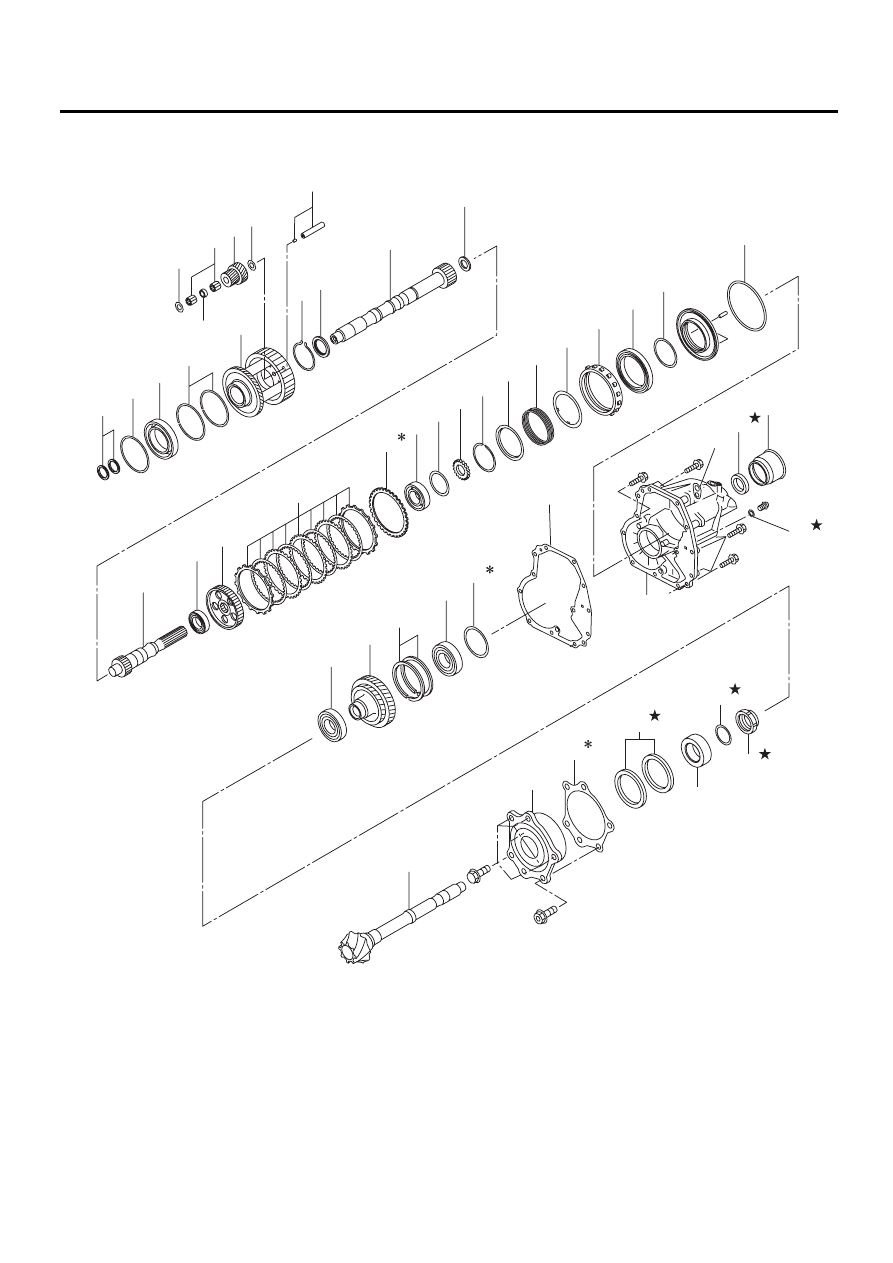

8. КОРПУС РАЗДАТОЧНОЙ КОРОБКИ, КОРПУС УДЛИНИТЕЛЯ И РЕДУКТОРА

AT-03247

(45)

(47)

(48)

(46)

(43)

(44)

(10)

(12)

(13)

(15)

(14)

(4)

(3)

(6)

(5)

(7)

(8)

(9)

(11)

(2)

(18)

(20)

(34)

(33)

(32)

(35)

(37)

(36)

(38)

(40)

(42)

(41)

(21)

(22)

(23)

(24)

(25)

(26)

(27)

(28)

(29)

(30)

(31)

(19)

(17)

(16)

(1)

(39)

(49)

5AT-13

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

(1)

Уплотнительное кольцо

(18)

Ступица муфты передачи

(34)

Ведомая шестерня редуктора

(2)

Регулировочная шайба шестер-
ни редуктора

(19)

Диск муфты передачи

(35)

Стопорное кольцо

(3)

Шарикоподшипник

(20)

Ведомый диск № 3

(36)

Шарикоподшипник

(4)

Стопорное кольцо

(21)

Шарикоподшипник

(37)

Регулировочная шайба

(5)

Шайба планетарного колеса

(22)

Регулировочная шайба заднего
ведущего вала

(38)

Регулировочная шайба

(6)

Игольчатый подшипник

(23)

Поворотная шестерня

(39)

Корпус удлинителя

(7)

Дистанционная прокладка

(24)

Стопорное кольцо

(40)

Подвеска трансмиссии

(8)

Шестерня

(25)

Пружинный держатель муфты

(41)

Сальник

(9)

Шайба

(26)

Возвратная пружина

(42)

Пыльник

(10)

Узел водила планетарной пере-
дачи

(27)

Пружинный держатель

(43)

Конический роликовый подшип-
ник

(11)

Узел вала планетарного колеса

(28)

Нажимной диск

(44)

Регулировочная шайба веду-
щей шестерни

(12)

Стопорное кольцо

(29)

Шарикоподшипник

(45)

Сальник

(13)

Упорный подшипник

(30)

Уплотнительное кольцо

(46)

Обруч ведущей шестерни

(14)

Промежуточный вал

(31)

Кольцо с D-образным профилем

(47)

Уплотнительное кольцо

(15)

Упорная шайба

(32)

Вал ведущей шестерни

(48)

Стопорная гайка

(16)

Задний ведущий вал

(33)

Шарикоподшипник

(49)

Уплотнительное кольцо

(17)

Шарикоподшипник
