5AT-6

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

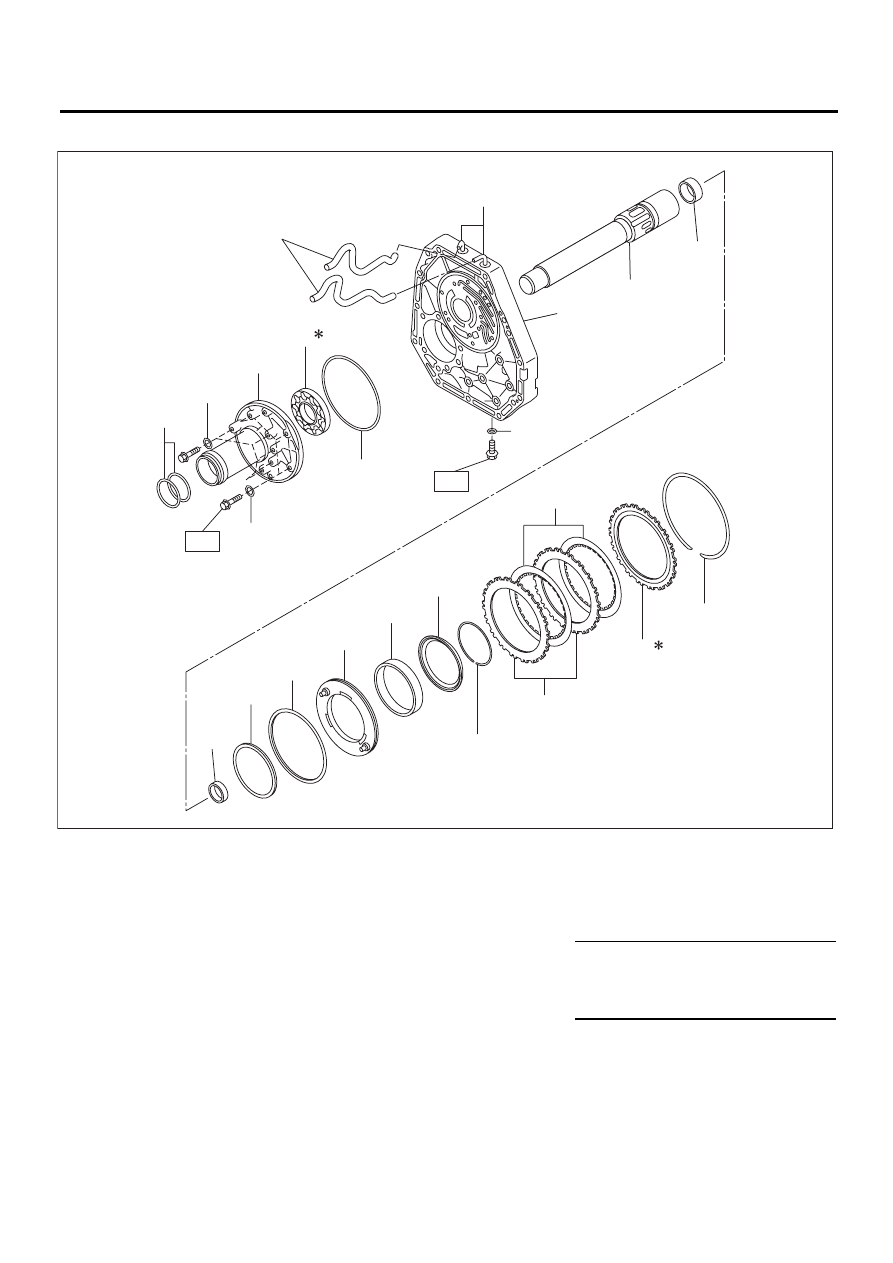

2. МАСЛЯНЫЙ НАСОС И ТОРМОЗ ПЕРЕДНИХ ПЕРЕДАЧ

(1) Уплотнительное кольцо

(10) Игольчатый подшипник

(19) Стопорный диск

(2) Шайба

(11) Кольцо с D-образным профилем (Внутреннее) (20) Стопорное кольцо

(3) Корпус масляного насоса (12) Кольцо с D-образным профилем (Внешнее)

(21) Вал статора

(4) Ротор масляного насоса

(13) Поршень тормоза передних передач

(22) Игольчатый подшипник

(5) Уплотнительное кольцо

(14) Возвратная пружина





(6)
(7)
(8)
(9)

Вентиляционный шланг
Крышка масляного насоса
Уплотнительное кольцо
Штуцер

(15)
(16)
(17)
(18)

Держатель
Стопорное кольцо
Ведомый диск
Ведущий диск

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

T1: 10 (1,0, 7,4)

T2: 13 (1,3, 9,4)





AT-03806

(7)

(9)

(20)

(19)

(16)

(17)

(5)

(6)

(18)

(8)

(15)

(4)

(3)

(2)

(2)

(1)

(14)

(13)

(12)

(11)

(21)

(22)

(10)

T1

T2

5AT-7

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

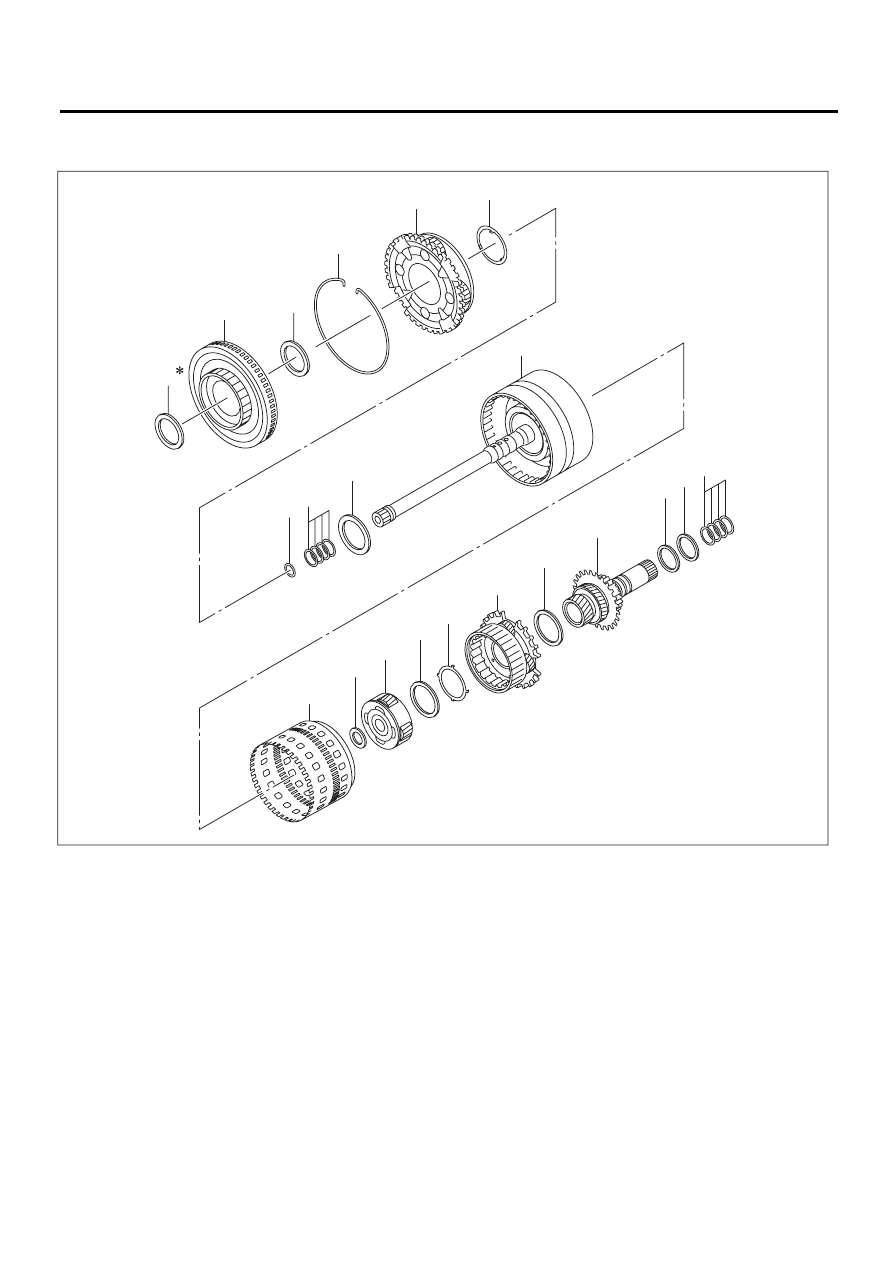

3. ПЕРЕДНЕЕ ВОДИЛО ПЛАНЕТАРНОЙ ПЕРЕДАЧИ, СРЕДНЕЕ И ЗАДНЕЕ ВОДИЛО
ПЛАНЕТАРНОЙ ПЕРЕДАЧИ

(1)

Упорный подшипник

(8)

Упорный подшипник

(15) Узел заднего водила

(2)

Узел передней центральной шестерни

(9)

Узел входной муфты

(16) Упорный подшипник

(3)
(4)
(5)
(6)
(7)

Стопорное кольцо
Узел переднего водила
Обойма подшипника
Уплотнительное кольцо
Уплотнительное кольцо

(10) Узел задней шестерни внутрен-

него зацепления

(17) Узел средней и задней цент-

ральных шестерен

(11) Упорный подшипник

(18) Шайба

(12) Узел среднего водила

(19) Упорный подшипник

(13) Упорный подшипник

(20) Уплотнительное кольцо

(14) Обойма подшипника

(21) Упорный подшипник

AT-03369

(2)

(6)

(7)

(8)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(19)

(9)

(3)

(4)

(5)

(1)

(21)

(20)

5AT-8

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

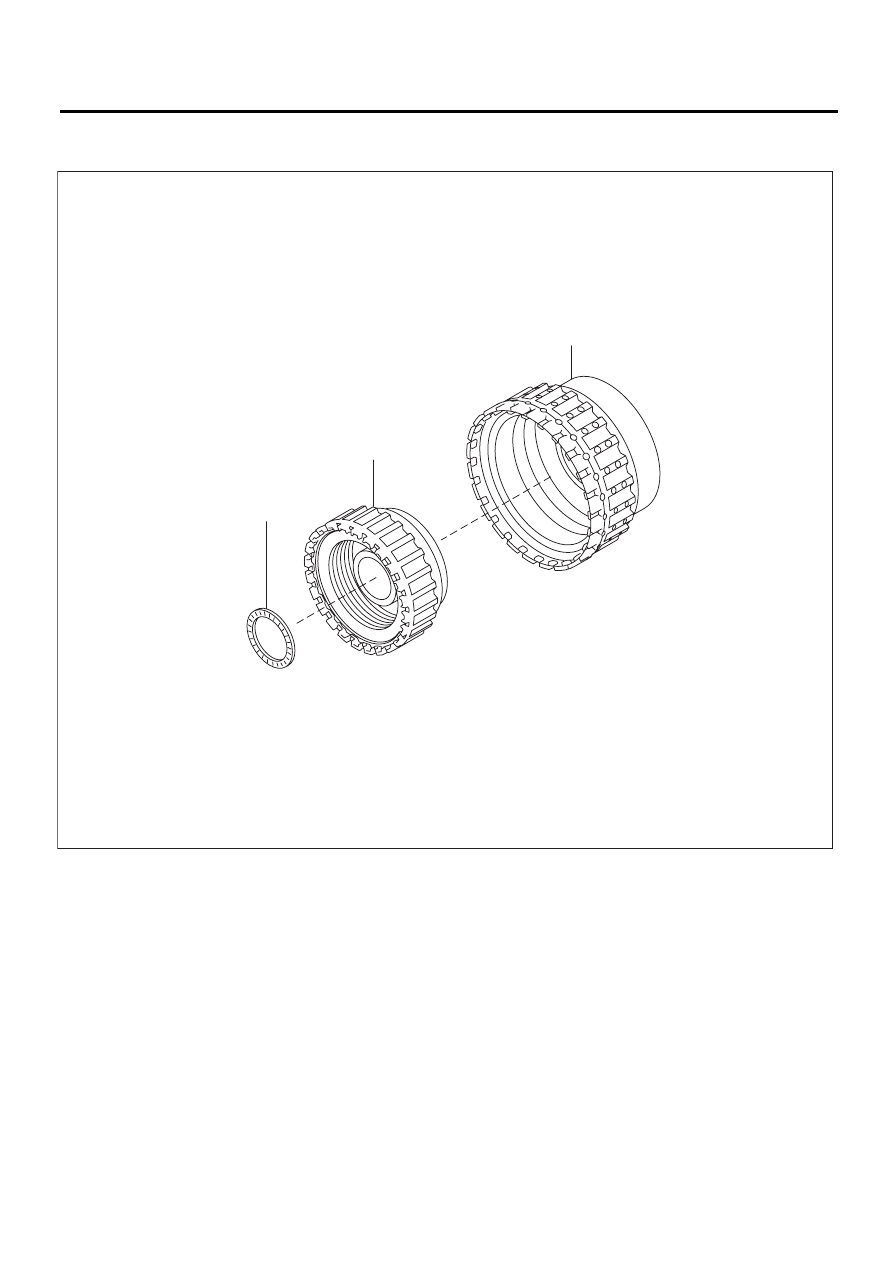

4. МУФТА ПРЯМОЙ ПЕРЕДАЧИ, МУФТА ВЫСШИХ И НИЗШИХ ПЕРЕДАЧ, И ЗАДНЕГО
ХОДА

(1)

Упорный подшипник

(2)

Узел муфты высших передач и
низших передач, и заднего хода

(3)

Узел муфты прямой передачи

AT-02018

(3)

(2)

(1)

5AT-9

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

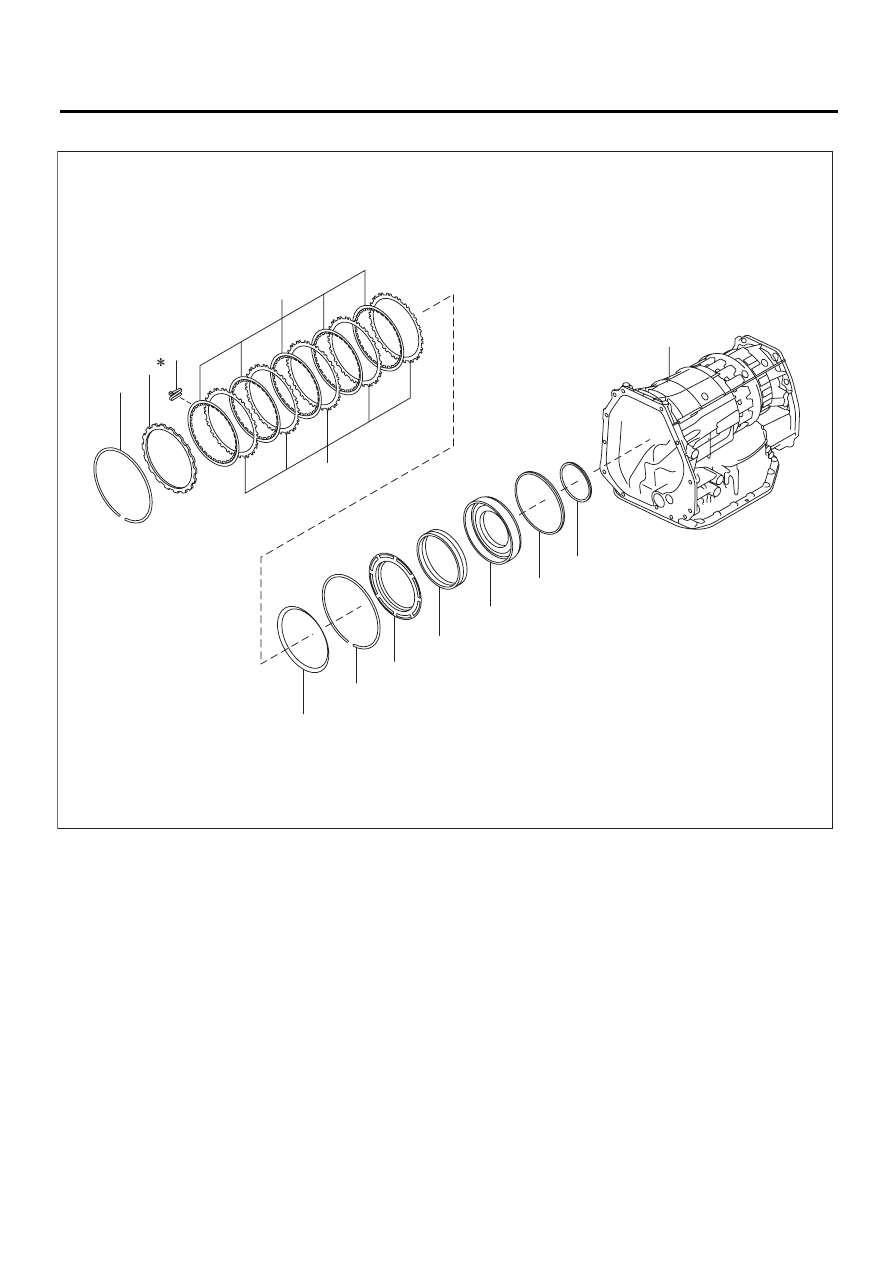

5. ТОРМОЗ ЗАДНЕГО ХОДА

(1) Стопорное кольцо

(6) Тарельчатый диск

(10)

Поршень тормоза заднего хода

(2) Стопорный диск

(7) Стопорное кольцо

(11)

Кольцо с D-образным профилем (Внешнее)

(3) Плоская пружина

(8) Держатель

(12)

Кольцо с D-образным профилем (Внутреннее)

(4) Ведущий диск

(9) Плоская пружина

(13)

Основной корпус AT

(5) Ведомый диск









AT-03007

(1)

(6)

(5)

(7)

(8)

(9)

(10)

(11)

(12)

(4)

(2)

(3)

(13)
