EN(H6DO)(diag)-262

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CS:КДН P2503 НИЗКОЕ НАПРЯЖЕНИЕ СИСТЕМЫ ЗАРЯДКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

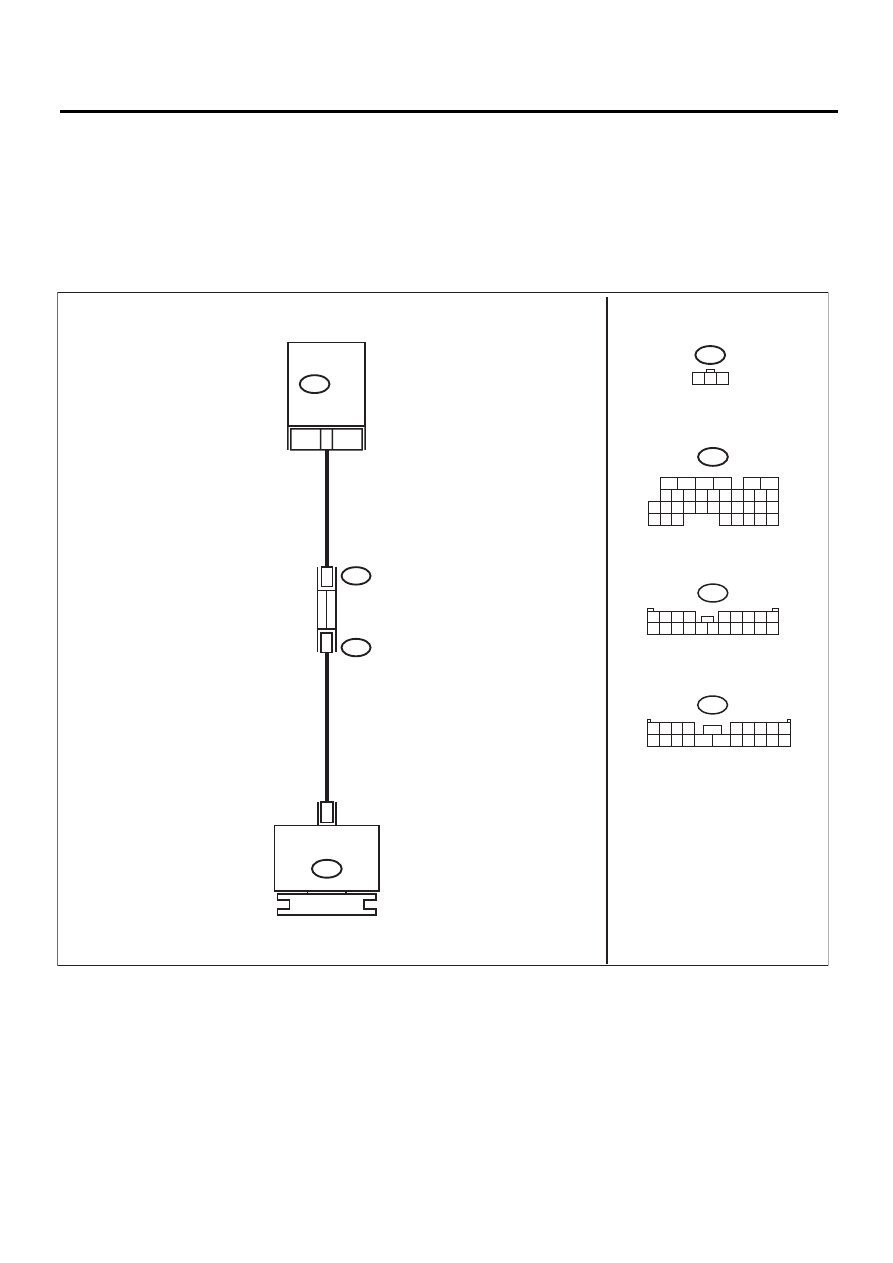

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

F26

3

1 2 3

10

ECM

B136

F26

ГЕНЕРАТОР

B143

F37

16

14

ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ (M/B)

EN-05529

F37

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

B143

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

EN(H6DO)(diag)-263

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ГЕНЕРАТОРА.
1) Поверните выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM и генера-
тора.
3) Измерьте сопротивление между разъ-
емом генератора и массой двигателя.

Разъем и клемма

(F26) № 3 — Масса двигателя:

Сопротивление составляет
1 МОм или более?

Переходите к ша-
гу 2.

Устраните короткое
замыкание на массу в
проводке между ECM и
разъемом генератора.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ГЕНЕРАТОРА.
Измерьте сопротивление в проводке меж-
ду ECM и разъемом генератора.

Разъем и клемма

(B136) № 10 — (F26) № 3:

Сопротивление составляет
менее 1 Ом?

Устраните пло-
хой контакт в
разъеме генера-
тора.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом генератора
• Плохой контакт в со-
единительном разъеме

EN(H6DO)(diag)-264

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CT:КДН P2504 ВЫСОКОЕ НАПРЯЖЕНИЕ СИСТЕМЫ ЗАРЯДКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

F26

3

1 2 3

10

ECM

B136

F26

ГЕНЕРАТОР

B143

F37

16

14

ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ (M/B)

EN-05529

F37

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

B143

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

EN(H6DO)(diag)-265

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ГЕНЕ-
РАТОРОМ.
1) Поверните выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и генератора.
3) Поверните выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между разъемом гене-
ратора и массой двигателя.

Разъем и клемма

(F26) № 3 (+) — Масса двигателя (–):

Напряжение составляет 10 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
генератора.

Устраните пло-
хой контакт в
разъеме ECM.
