Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 153





EN(H6DO)(diag)-258

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
1) Поверните выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъ-
емами ECM.

Разъем и клемма

(B134) № 19 — (B134) № 18:
(B134) № 19 — (B134) № 28:

Сопротивление состав-
ляет 1 МОм или более?

Устраните плохой
контакт в разъеме
блока электронной
дроссельной за-
слонки. Замените
блок электронной
дроссельной за-
слонки при нали-
чии неисправности.
<См. FU(H6DO)-11,
Корпус дроссель-
ной заслонки.>

Устраните короткое за-
мыкание на цепь пита-
ния в проводке между
ECM и разъемом блока
электронной дроссель-
ной заслонки.

Шаг

Проверка

Да

Нет

EN(H6DO)(diag)-259

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CP:КДН P2138 ВЗАИМОСВЯЗЬ НАПРЯЖЕНИЙ ДАТЧИКОВ ПОЛОЖЕНИЯ

ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “D”/“E”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный режим холостого хода
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

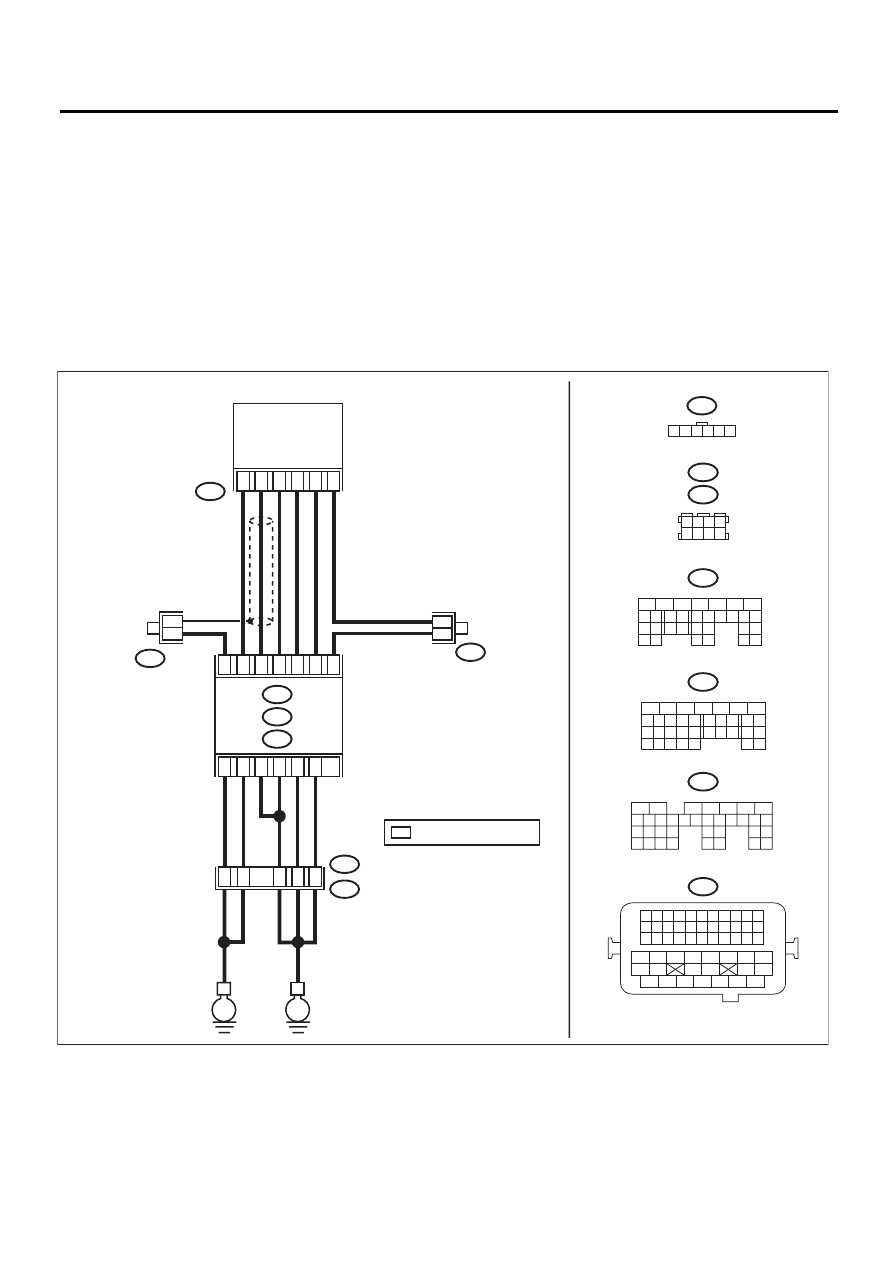

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

E

ECM

A: B134

B137

D:

B424

B315

ДАТЧИК
ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА

*

*

4

6

5

1

3

2

B21

B23

B29

B22

B31

B30

A3

D2

B21

E2

D1

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B:

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

D:

1 2 3 4
5 6 7 8

B122

B424

A5

D7

C6

B: B135

D3

3

7

3

6

3

5

52

3

4

B122

B315

1 2 3 4 5 6

*

*

*

E

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

A:

EN-05528

: ПРОИЗВОЛЬНЫЕ

НОМЕРА КЛЕММ

EN(H6DO)(diag)-260

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТ-
ЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРА-
ТОРА.
1) Поверните выключатель зажигания в
положение ON.
2) Измерьте напряжение между ECM и
массой кузова.

Разъем и клемма

Сигнал основного датчика положения
педали акселератора

(B135) № 23 (+) — Масса кузова (–):

Сигнал вспомогательного датчика по-
ложения педали акселератора

(B135) № 31 (+) — Масса кузова (–):

Разница между измеренны-
ми величинами сигналов ос-
новного датчика положения
педали акселератора и вспо-
могательного датчика поло-
жения педали акселератора
равна 0 В?

Переходите к ша-
гу 3.

Переходите к шагу 2.

2

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТ-
ЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРА-
ТОРА.
Измерьте напряжение между разъемом
датчика положения педали акселератора и
массой кузова.

Разъем и клемма

(B315) № 6 (+) — Масса кузова (–):
(B315) № 3 (+) — Масса кузова (–):

Разница между измеренны-
ми величинами сигналов ос-
новного датчика положения
педали акселератора и вспо-
могательного датчика поло-
жения педали акселератора
равна 0 В?

Замените педаль
акселератора.
<См. SP(H6DO)-
4, Пе
даль аксе-
лератора.>

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом датчика по-
ложения педали аксе-
лератора.
• Короткое замыкание
на массу в проводке
между ECM и разъ-
емом датчика положе-
ния педали акселера-
тора.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ ПЕ-
ДАЛИ АКСЕЛЕРАТОРА.
Измерьте сопротивление проводки между
разъемом датчика положения педали аксе-
лератора и массой кузова.

Разъем и клемма

(B315) № 5 — Масса кузова:
(B315) № 2 — Масса кузова:

Сопротивление составляет
менее 5 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом датчика по-
ложения педали аксе-
лератора.
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
разъеме ECM
• Плохой контакт в
стыковочном разъеме

EN(H6DO)(diag)-261

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CQ:КДН P2228 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

БАРОМЕТРИЧЕСКОГО ДАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

CR:КДН P2229 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

БАРОМЕТРИЧЕСКОГО ДАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Есть ли на дисплее другие
КДН?

Проверьте КДН ис-
пользуя “Список кодов
диагностики неисправ-
ности (КДН)”. <См.
EN(H6DO)(diag)-84

Список кодов диагнос-
тики неисправностей
(КДН).>

Замените ECM.
<См. FU(H6DO)-32

Блок управления
двигателем (ECM).>

ПРИМЕЧАНИЕ:
Датчик барометри-
ческого давления
встроен в ECM.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Есть ли на дисплее другие
КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики неис-
правности (КДН)”.
<См. EN(H6DO)(diag)-
84
, Список кодов диа-
гностики неисправ-
ностей (КДН).>

Замените ECM. <См.
FU(H6DO)-32, Блок
управления двига-
телем (ECM).>

ПРИМЕЧАНИЕ:
Датчик барометри-
ческого давления
встроен в ECM.
