Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 66





CO(H6DO)-4

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

• Температура наружного воздуха: 35°C (95°F) или более

Скорость автомобиля

Нагрузка компрессора

кондиционера

Температура охлаждающей жидкости двигателя

Увеличение: менее

98°C (208°F)

Уменьшение: менее

96°C (205°F)

Увеличение: 98 — 101°C

(208 — 214°F)

Уменьшение: 96 — 97°C

(205 — 207°F)

Увеличение: 101°C

(214°F) или более

Уменьшение: 97°C

(207°F) или более

Работа вентилятора

радиатора

Работа вентилятора ра-

диатора

Работа вентилятора

радиатора

Скорость движения

составляет 19 км/ч

(12 миль/ч) или менее.

Скорость движения

составляет 10 км/ч

(6 миль/ч) или менее.

ВЫКЛ

ВЫКЛ

Низкие обороты

Высокие обороты

Низкая

Низкие обороты

Низкие обороты

Высокие обороты

Высокая

Высокие обороты

Высокие обороты

Высокие обороты

Во время ускорения:

20-69 км/ч

(12-43 миль/ч)

Во время замедле-

ния: 11-64 км/ч

(7-40 миль/ч)

ВЫКЛ

ВЫКЛ

Низкие обороты

Высокие обороты

Низкая

Высокие обороты

Высокие обороты

Высокие обороты

Высокая

Высокие обороты

Высокие обороты

Высокие обороты

Во время ускорения:

70-105 км/ч

(43-65 миль/ч)

Во время замедле-

ния: 65-103 км/ч

(40-64 миль/ч)

ВЫКЛ

ВЫКЛ

Низкие обороты

Высокие обороты

Низкая

Высокие обороты

Высокие обороты

Высокие обороты

Высокая

Высокие обороты

Высокие обороты

Высокие обороты

Во время ускорения:

104 км/ч (66 миль/ч)

или более

Во время замедле-

ния: 104 км/ч

(65 миль/ч) или более

ВЫКЛ

ВЫКЛ

Низкие обороты

Высокие обороты

Низкая

ВЫКЛ

Низкие обороты

Высокие обороты

Высокая

Низкие обороты

Низкие обороты

Высокие обороты

CO(H6DO)-5

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

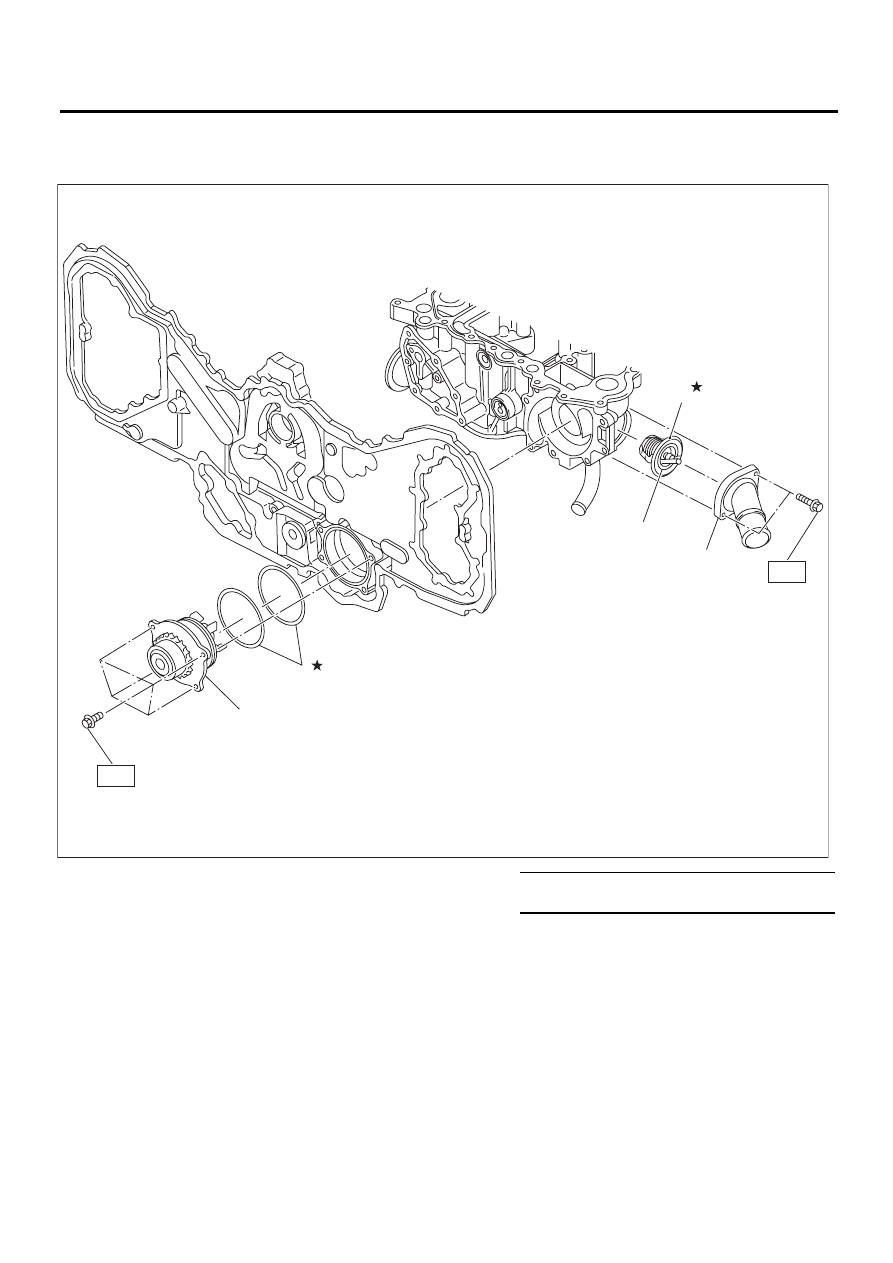

B: УЗЕЛ

1. ВОДЯНОЙ НАСОС

(1)

Узел водяного насоса

(4)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Уплотнительное кольцо

(5)

Крышка термостата

T: 6,4 (0,65, 4,7)

(3)

Термостат





(1)

(2)

(4)

(5)

T

T

(3)

CO-02291

CO(H6DO)-6

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

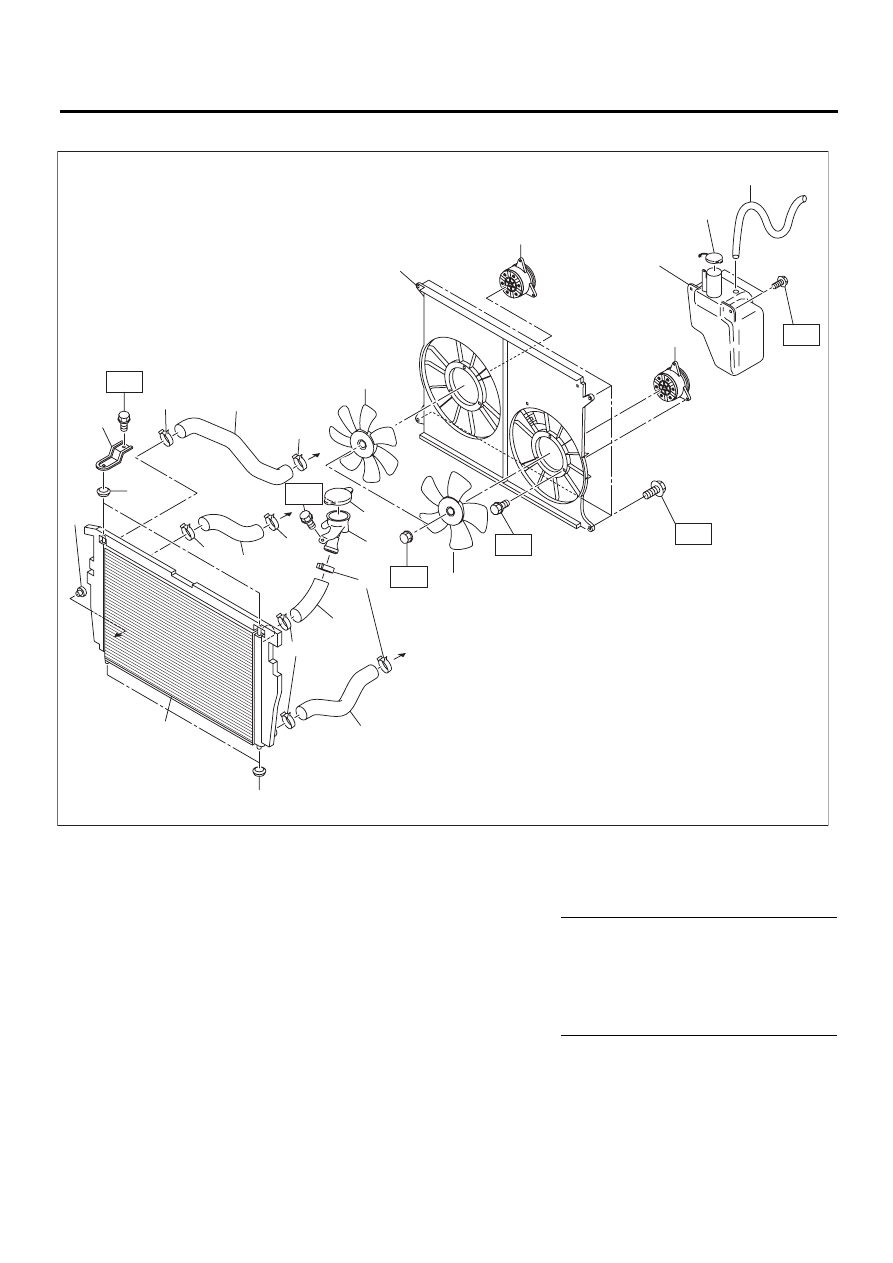

2. РАДИАТОР И ВЕНТИЛЯТОР РАДИАТОРА

(1)
(2)

(3)
(4)
(5)
(6)
(7)
(8)
(9)

Нижняя подушка радиатора
Сливная пробка охлаждающей
жидкости двигателя
Радиатор
Верхняя подушка радиатора
Верхний кронштейн радиатора
Хомут
Шланг радиатора А
Шланг радиатора В
Крышка радиатора

(10)
(11)
(12)
(13)

(14)
(15)

(16)

(17)
(18)

Кронштейн шланга радиатора
Шланг радиатора C
Шланг радиатора D
Вспомогательный вентилятор ра-
диатора
Кожух вентилятора радиатора
Двигатель вспомогательного вен-
тилятора радиатора
Двигатель основного вентилятора
радиатора
Основной вентилятор радиатора
Крышка расширительного бачка
охлаждающей жидкости двигателя

(19)

Переливной шланг

(20)

Расширительный бачок охлаждаю-
щей жидкости двигателя





Момент затяжки: Нм (кгс-м, фунт-сила-
фут)

T1: 3,8 (0,39, 2,8)

T2: 6,3 (0,64, 4,6)

T3: 7,5 (0,76, 5,5)

T4: 12 (1,2, 8,9)





CO-02282

T3

T3

T3

T1

T2

T4

(7)

(6)

(13)

(17)

(14)

(15)

(16)

(20)

(18)

(19)

(9)

(10)

(6)

(11)

(6)

(1)

(3)

(2)

(12)

(6)

(8)

(4)

(5)

(6)

(6)

CO(H6DO)-7

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой удаляйте загрязнения, в том числе грязь и продукты
коррозии.
• Содержите в порядке разобранные детали и защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки и замены деталей без необходимости.
• После движения детали автомобиля имеют очень высокую температуру. Остерегайтесь ожогов
от нагретых деталей
• Обязательно затягивайте крепеж, включая болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в специально предназначенных местах.
• Обязательно отсоединяйте провод массы от аккумулятора перед отсоединением электрических
разъемов датчиков или блоков.

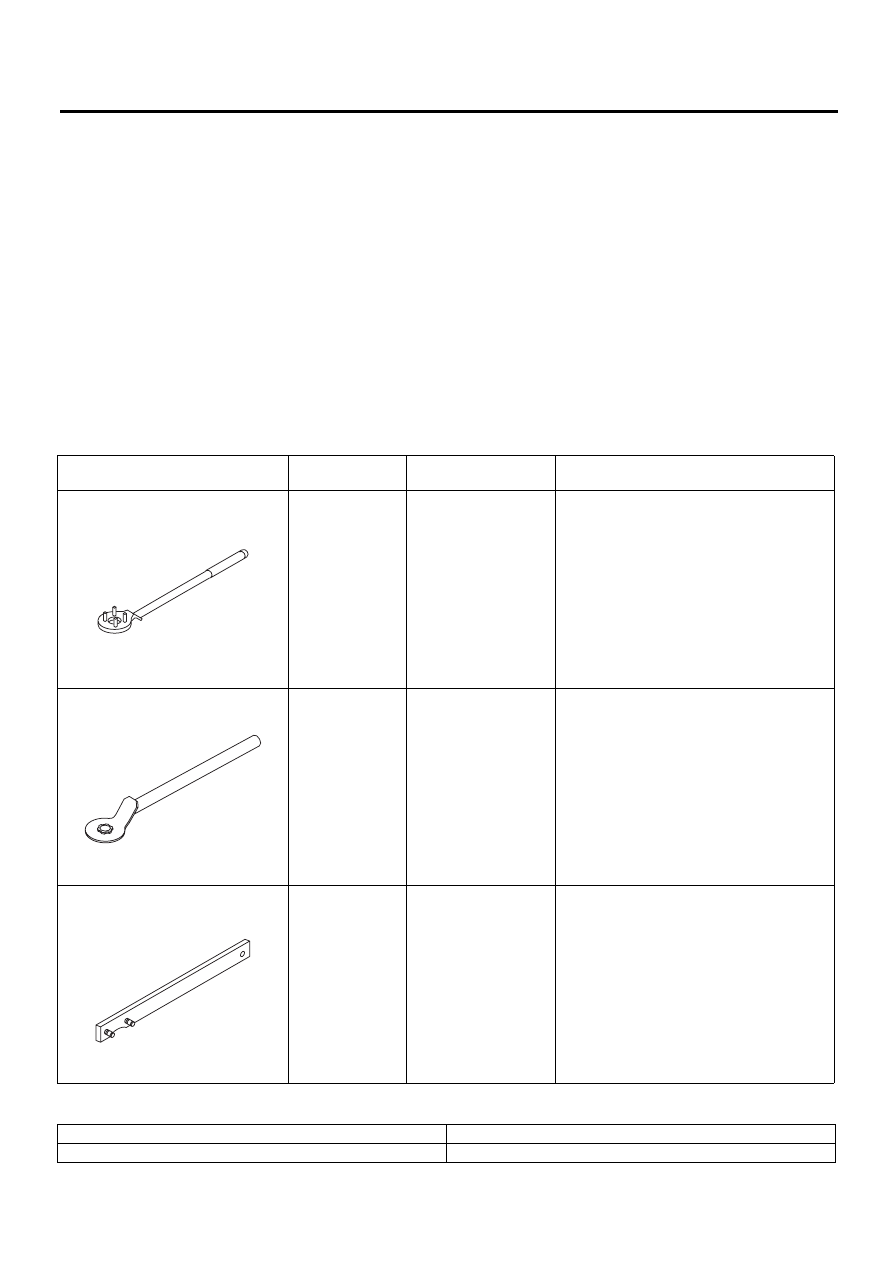

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНС-

ТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

499977100

КЛЮЧ ШКИВА КО-
ЛЕНЧАТОГО ВАЛА

Используется для остановки вращения
шкива коленчатого вала при отворачива-
нии и затяжке болта шкива коленчатого
вала.

499977500

КЛЮЧ ЗВЕЗДОЧКИ
РАСПРЕДЕЛИТЕЛЬ-
НОГО ВАЛА

Используется для снятия и установки
звездочки впускного распределительно-
го вала.

18231AA020

КЛЮЧ ЗВЕЗДОЧКИ
РАСПРЕДЕЛИТЕЛЬ-
НОГО ВАЛА

Используется для снятия и установки
звездочки выпускного распределитель-
ного вала.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер крышки радиатора

Используется для измерения давления.

ST-499977100

ST-499977500

ST18231AA020
