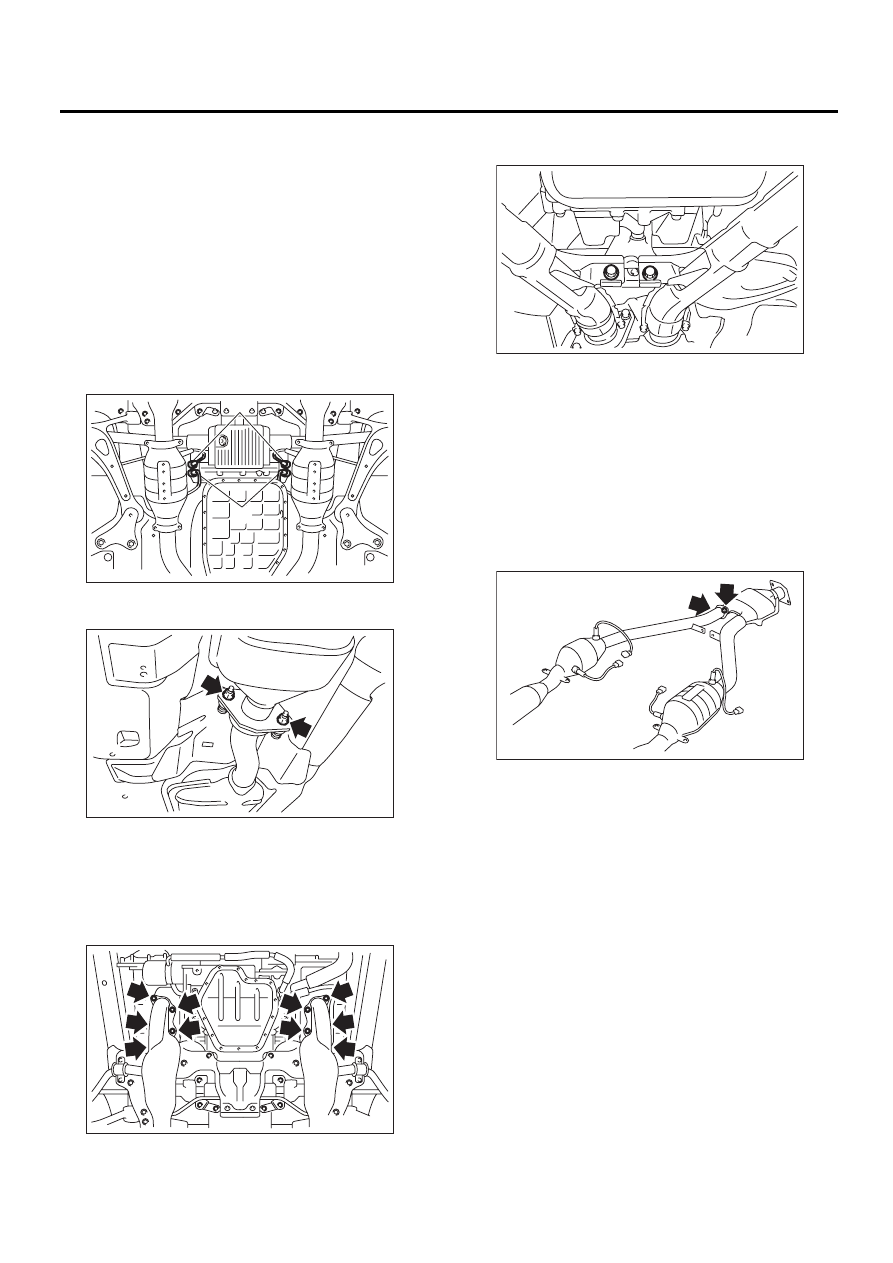

EX(H6DO)-4

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

2. Передняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
Будьте осторожны, чтобы не обжечься, пос-
кольку выхлопная труба после езды стано-
вится очень горячей.
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулято-
ра.
3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отключите разъемы переднего (А) и заднего
(В) датчиков кислорода.

6) Отделите узел передней выхлопной трубы
от задней выхлопной трубы.

7) Отверните гайки, крепящие узел передней
выхлопной трубы на головках блока цилинд-
ров.

ОСТОРОЖНО:
Будьте осторожны, чтобы не уронить узел
передней выхлопной трубы.

8) Отверните болты, крепящие узел передней
выхлопной трубы на кронштейне держателя.

9) Снимите узел передней выхлопной трубы с
автомобиля.

ОСТОРОЖНО:
• Будьте осторожны, чтобы узел передней
выхлопной трубы не выпал при снятии, пос-
кольку он очень тяжелый.
• После снятия узла передней выхлопной
трубы, не прилагайте излишнего усилия к
задней выхлопной трубе.
10) Отделите узел передней выхлопной трубы
(правой) от узла передней выхлопной трубы.

11) Снимите передний и задний датчики кисло-
рода. <См. FU(H6DO)
-28, СНЯТИЕ, Передний
датчик кислорода (качества топливовоздуш-
ной смеси).> <См. FU(H6DO)-30
, СНЯТИЕ, За-
дний датчик кислорода.>

EX-02014

(A)

(B)

EX-02015

EX-02016

EX-00061

EX-02017

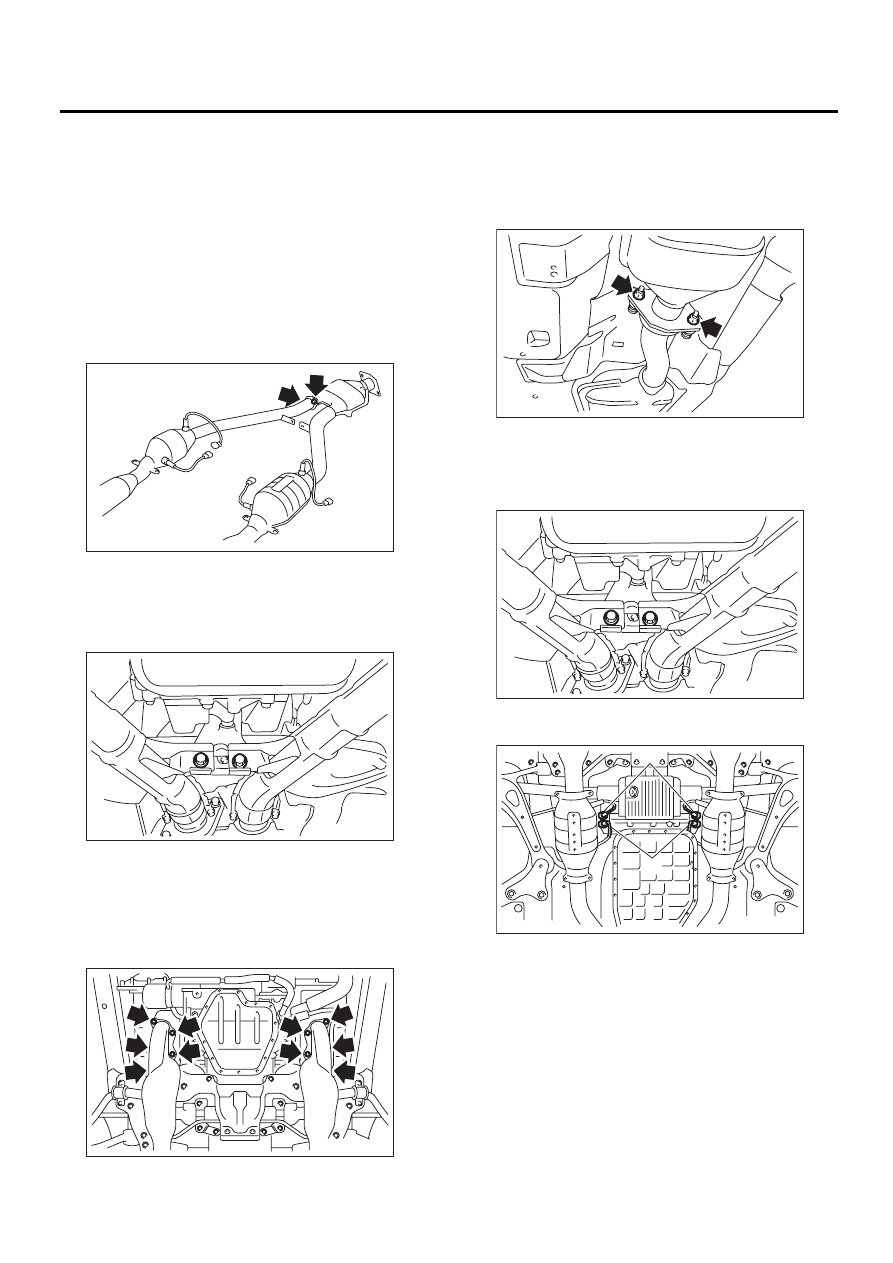

EX(H6DO)-5

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

B: УСТАНОВКА

1) Установите передний и задний датчики кис-
лорода. <См. FU(H6DO)-29
, УСТАНОВКА, Пе-
редний датчик кислорода (качества топливо-
воздушной смеси).> <См. FU(H6DO)-31
, УСТА-
НОВКА, Задний датчик кислорода.>
2) Установите переднюю выхлопную трубу (пра-
вую) на переднюю выхлопную трубу (левую).
ПРИМЕЧАНИЕ:
Установите новую прокладку.
Момент затяжки:

30 Нм (3,1 кгс-м, 22,4 фунт-сила-фут)

3) Установите узел передней выхлопной трубы
на автомобиль.
4) Временно затяните болты, крепящие узел
передней выхлопной трубы на кронштейне де-
ржателя.

5) Заверните гайки, крепящие переднюю вы-
хлопную трубу на головках блока цилиндров.
ПРИМЕЧАНИЕ:
Установите новую прокладку.
Момент затяжки:

70 Нм (7,1 кгс-м, 52,0 фунт-сила-фут)

6) Установите нижний кожух.
7) Затяните болты, крепящие узел передней
выхлопной трубы к задней выхлопной трубе.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,0 фунт-сила-фут)

8) Затяните болты, крепящие узел передней
выхлопной трубы на кронштейне держателя.

Момент затяжки:

35 Нм (3,6 кгс-м, 26,0 фунт-сила-фут)

9) Подключите разъемы переднего (А) и задне-
го (В) датчиков кислорода.

10) Опустите автомобиль.
11) Присоедините провод массы к аккумулято-
ру.

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.

EX-02017

EX-00061

EX-02016

EX-02015

EX-00061

EX-02014

(A)

(B)

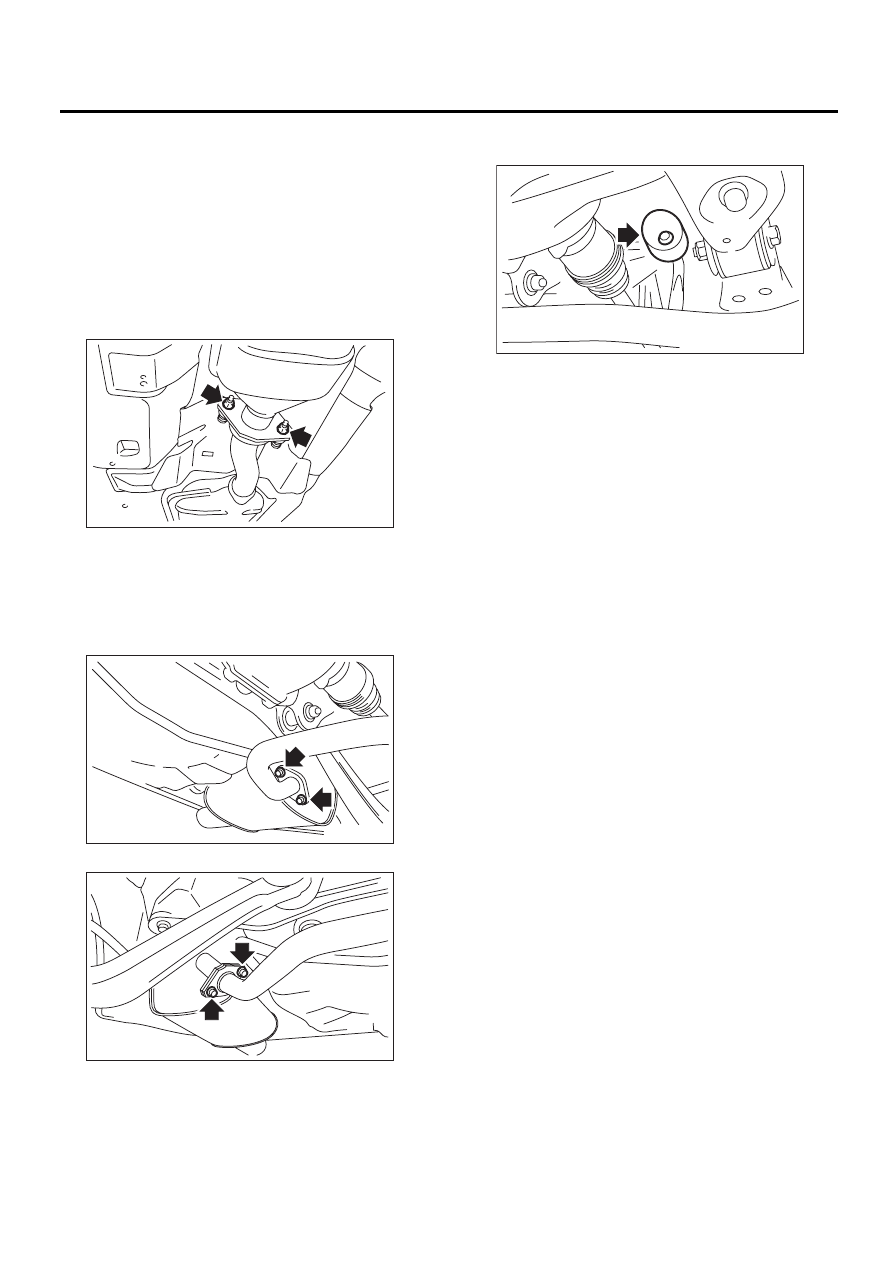

EX(H6DO)-6

Задняя выхлопная труба

СИСТЕМА ВЫПУСКА

3. Задняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
Будьте осторожны, чтобы не обжечься, пос-
кольку выхлопная труба после езды стано-
вится очень горячей.
1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Отделите заднюю выхлопную трубу от узла
передней выхлопной трубы.

4) Отделите заднюю выхлопную трубу от глу-
шителя.

ОСТОРОЖНО:
Будьте осторожны, чтобы не уронить за-
днюю выхлопную трубу.
• Левая сторона

• Правая сторона

5) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.

6) Снимите кронштейн задней выхлопной тру-
бы с резиновой подушки.

EX-02015

EX-00222

EX-02130

EX-00219

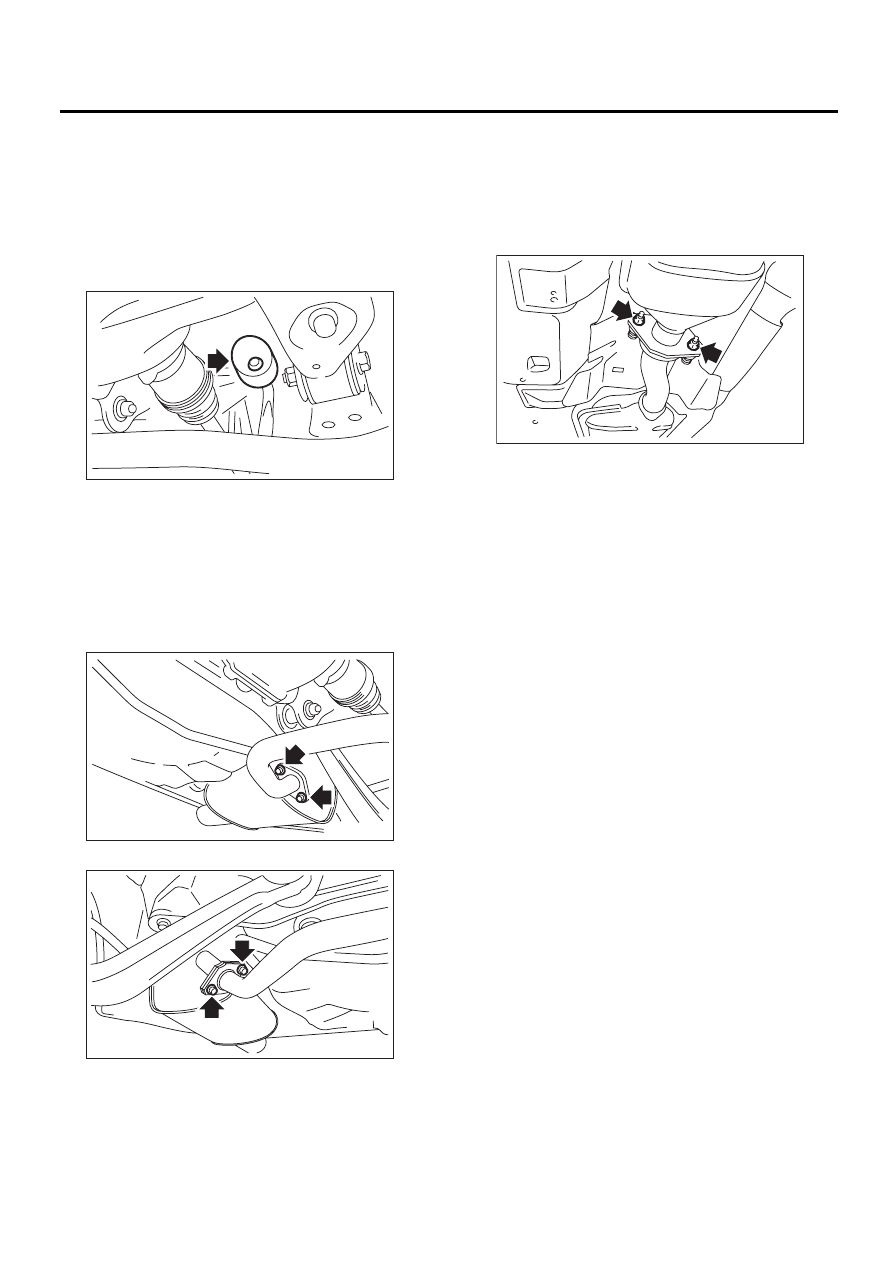

EX(H6DO)-7

Задняя выхлопная труба

СИСТЕМА ВЫПУСКА

B: УСТАНОВКА

1) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.
2) Установите кронштейн задней выхлопной
трубы на резиновую подушку.

ПРИМЕЧАНИЕ:
После сборки, вытрите смазку, нанесенную на
резиновую подушку при снятии/установке.

3) Установите заднюю выхлопную трубу на глу-
шитель.

ПРИМЕЧАНИЕ:
Установите новую прокладку и самоконтрящу-
юся гайку.

Момент затяжки:

48 Нм (4,9 кгс-м, 35,4 фунт-сила-фут)

• Левая сторона

• Правая сторона

4) Установите заднюю выхлопную трубу на
центральную выхлопную трубу.

ПРИМЕЧАНИЕ:
Установите новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,0 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.
3) Проверьте резиновую подушку на предмет
износа или трещин.

EX-00219

EX-00222

EX-02130

EX-02015
