EX(H6DO)-8

Глушитель

СИСТЕМА ВЫПУСКА

4. Глушитель

A: СНЯТИЕ

ОСТОРОЖНО:
Будьте осторожны, чтобы не обжечься, пос-
кольку выхлопная труба после езды стано-
вится очень горячей.
1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.

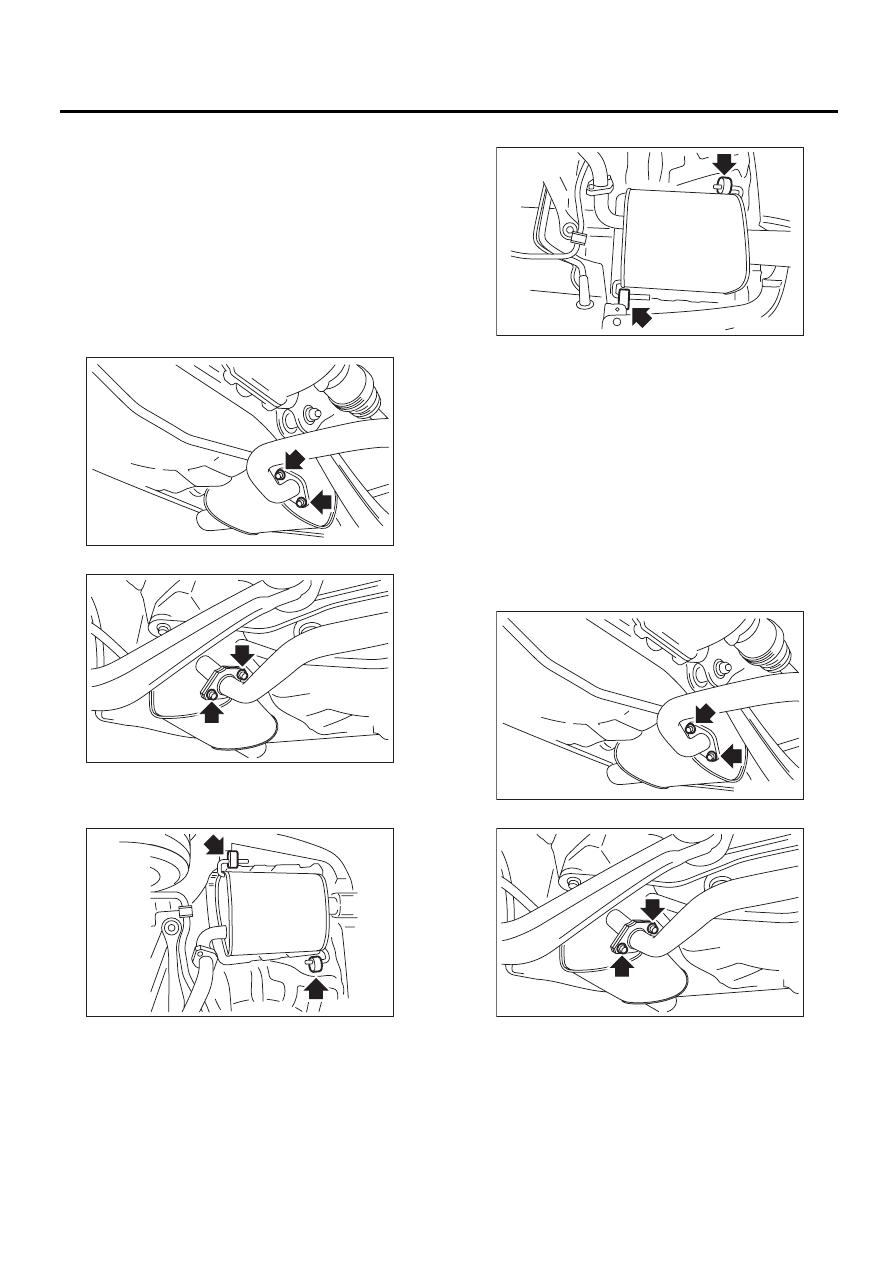

3) Отделите глушитель от задней выхлопной
трубы.
• Левая сторона

• Правая сторона

4) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.
• Левая сторона

• Правая сторона

5) Снимите переднюю и заднюю резиновые по-
душки, затем снимите глушитель.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Установите новую прокладку и самоконтря-
щуюся гайку.
• После сборки, вытрите смазку, нанесенную
на резиновую подушку при снятии/установке.

Момент затяжки:

48 Нм (4,9 кгс-м, 35,4 фунт-сила-фут)

• Левая сторона

• Правая сторона

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.
3) Проверьте резиновую подушку на предмет
износа или трещин.

EX-00222

EX-02130

EX-00220

EX-00221

EX-00222

EX-02130

СИСТЕМА ОХЛАЖДЕНИЯ

CO(H6DO)

Страница

1.

Общие сведения .......................................................................................2

2.

Система вентилятора радиатора  ...........................................................8

3.

Охлаждающая жидкость двигателя  ....................................................14

4.

Водяной насос  ........................................................................................17

5.

Термостат  ...............................................................................................18

6.

Радиатор .................................................................................................20

7.

Крышка радиатора  ................................................................................25

8.

Основной вентилятор радиатора и двигатель вентилятора  .............26

9.

Вспомогательный вентилятор радиатора и двигатель
вентилятора ............................................................................................30

10.

Расширительный бачок  .........................................................................31

11.

Общие принципы поиска и устранения неисправностей системы
охлаждения двигателя ..........................................................................34

CO(H6DO)-2

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

1. Общие сведения

A: ХАРАКТЕРИСТИКИ

Система охлаждения

Электрический вентилятор + система принудитель-

ной циркуляции охлаждающей жидкости двигателя

Полный объем охлаждающей
жидкости двигателя

л (кварт США, британских

кварт)

Около 7,2 (7,6, 6,3)

Водяной
насос

Тип

Центробежный лопастной

Характеристики
производительности

Производительность насоса,
л (галлонов США, британских
галлонов)/мин

320 (84,5, 70,4)

Скорость вращения насоса —
Давление подачи

5 500 об/мин — 176,5 кПа (18 м вод. ст.)

Температура охлаждающей
жидкости двигателя

80°C (176°F)

Диаметр рабочего колеса

мм

(дюйм)

73,2 (2,88)

Число лопастей рабочего колеса

6

Число зубьев звездочки насоса

22

Термостат

Тип

Восковой шарик

Начальная температура открытия

80 — 84°C (176 — 183°F)

Полное открытие

95°C (203°F)

Подъем клапана

мм

(дюйм)

9,0 (0,354) или более

Диаметр клапана

мм

(дюйм)

35 (1,38)

Вентиля-
тор радиа-
тора

Потребляемая мощ-
ность двигателя

Основной вентилятор

Вт

160

Вспомогательный
вентилятор

Вт

160

Диаметр вентилято-
ра / Количество ло-
пастей

Основной вентилятор

320 мм (12,6 дюйма)/5

Вспомогательный вентилятор

320 мм (12,6 дюйма)/7

Радиатор

Тип

С перекрестным потоком, нагнетательного типа

Размеры сердцеви-
ны

Ширина

× Высота ×

Толщина

мм

(дюйм)

674,2

× 478,6 × 27 (26,543 × 18,842 × 1,06)

Диапазон давлений,
при котором клапан
крышки открыт

кПа (кгс/см

2

, фунт/кв. дюйм)

Выше: 88,3

±14,7

(0,9

±0,15, 13±2)

Ниже: Барометрическое давление или ниже

Ребра

Гофрированные ребра

Расшири-
тельный
бачок

Емкость

л (кварт США, британских

кварт)

0,45 (0,48, 0,40)

Охлаждающая жидкость

Рекомендованные материалы

Номер позиции

Альтернативные

Охлаждающая жидкость

Охлаждающая жидкость

SUBARU

000016218

Жидкости, не содержащие

аминов

Вода для разбавления

Дистиллированная вода

 —

Мягкая вода или водопро-

водная вода

CO(H6DO)-3

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

• Температура наружного воздуха: менее 35°C (95°F)

Скорость автомобиля

Нагрузка компрессора

кондиционера

Температура охлаждающей жидкости двигателя

Увеличение: менее

98°C (208°F)

Уменьшение: менее

96°C (205°F)

Увеличение: 98 —

101°C (208 — 214°F)

Уменьшение: 96 —

97°C (205 — 207°F)

Увеличение: 101°C

(214°F) или более

Уменьшение: 97°C

(207°F) или более

Работа вентилятора

радиатора

Работа вентилятора

радиатора

Работа вентилятора

радиатора

Скорость движения

составляет 19 км/ч

(12 миль/ч) или менее.

Скорость движения

составляет 10 км/ч

(6 миль/ч) или менее.

ВЫКЛ

ВЫКЛ

Низкие обороты

Высокие обороты

Низкая

Низкие обороты

Низкие обороты

Высокие обороты

Высокая

Высокие обороты

Высокие обороты

Высокие обороты

Во время ускорения:

20-69 км/ч

(12-43 миль/ч)

Во время замедле-

ния: 11-64 км/ч

(7-40 миль/ч)

ВЫКЛ

ВЫКЛ

Низкие обороты

Высокие обороты

Низкая

Низкие обороты

Низкие обороты

Высокие обороты

Высокая

Высокие обороты

Высокие обороты

Высокие обороты

Во время ускорения:

70-105 км/ч

(43-65 миль/ч)

Во время замедле-

ния: 65-103 км/ч

(40-64 миль/ч)

ВЫКЛ

ВЫКЛ

Низкие обороты

Высокие обороты

Низкая

ВЫКЛ

Низкие обороты

Высокие обороты

Высокая

Низкие обороты

Высокие обороты

Высокие обороты

Во время ускорения:

106 км/ч (66 миль/ч)

или более

Во время замедле-

ния: 104 км/ч (65

миль/ч) или более

ВЫКЛ

ВЫКЛ

Низкие обороты

Высокие обороты

Низкая

ВЫКЛ

Низкие обороты

Высокие обороты

Высокая

Низкие обороты

Низкие обороты

Высокие обороты
