Субару Легаси. Замок зажигания



Субару Легаси. Замок зажигания

14.1.9. Замок зажигания

ОБЩИЕ СВЕДЕНИЯ

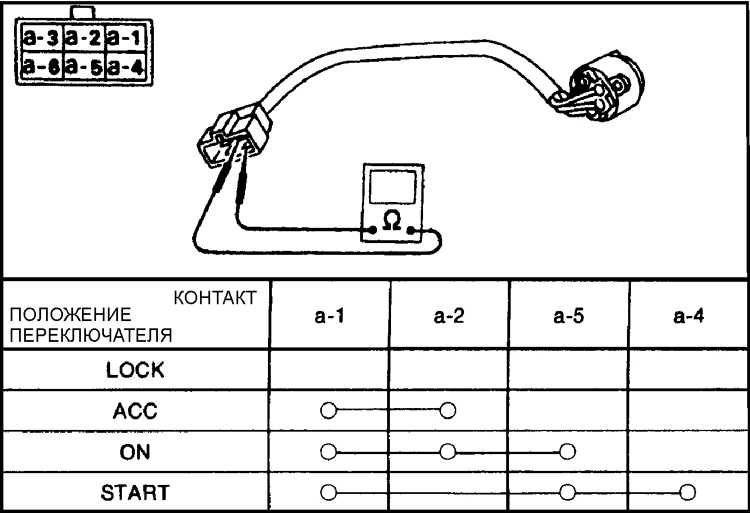

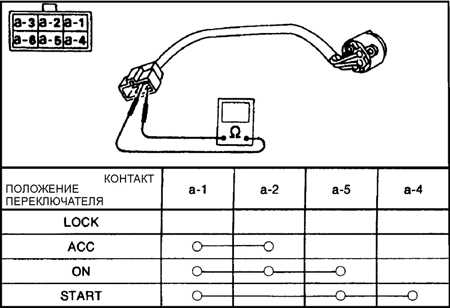

Замок зажигания и состояние контактов на разъеме при различных положениях ключа в замке зажигания

14.1.9 Замок зажигания Субару Легаси 1990-1998 г.в.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите нижний кожух рулевой колонки.

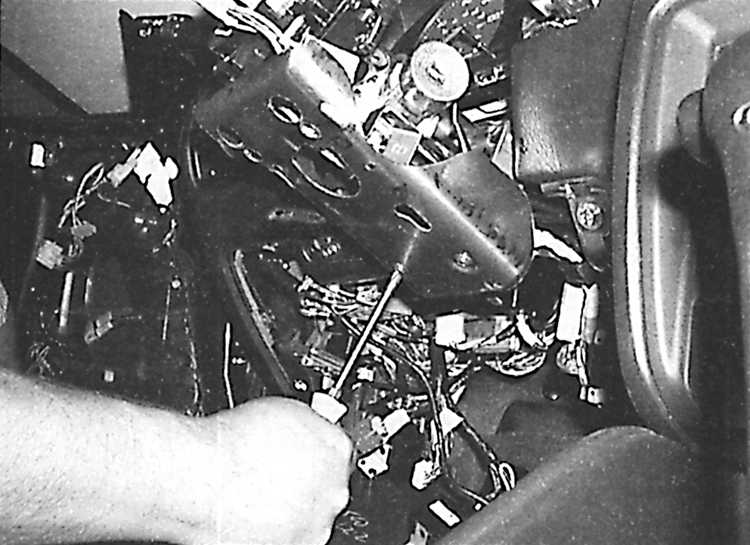

14.1.9 Замок зажигания Субару Легаси 1990-1998 г.в. 2. Отвинтите винты и снимите стальную защитную пластину с нижней части рулевой колонки.

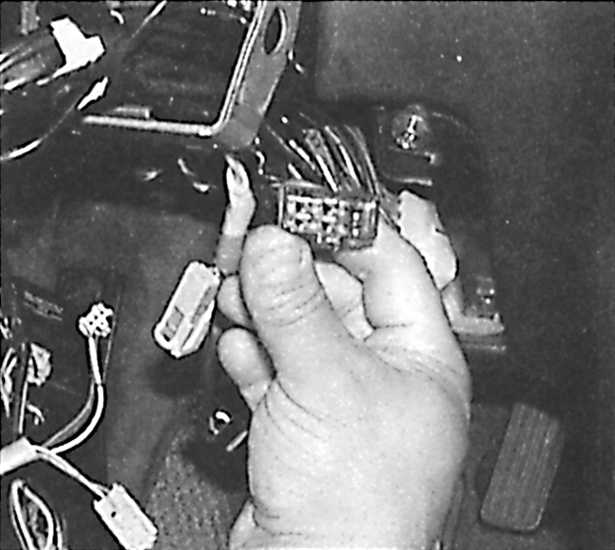

14.1.9 Замок зажигания Субару Легаси 1990-1998 г.в. 3. Отсоедините электрический разъем замка зажигания.
4. Используя омметр, проверьте состояние контактов замка зажигания в зависимости от положения ключа зажигания (см. рис. Замок зажигания и состояние контактов на разъеме при различных положениях ключа в замке зажигания).

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите кожух рулевой колонки.
14.1.9 Замок зажигания Субару Легаси 1990-1998 г.в. 3. Отвинтите винты и снимите стальную защитную пластину с нижней части рулевой колонки.
4. Отсоедините электрический разъем замка зажигания.

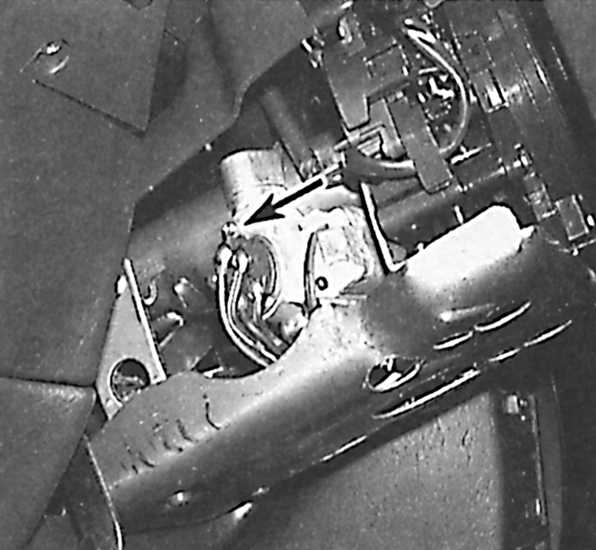

14.1.9 Замок зажигания Субару Легаси 1990-1998 г.в. 5. Отвинтите винт, крепящий контактную группу замка зажигания к кожуху цилиндра замка.
6. Извлеките контактную группу замка зажигания из кожуха.

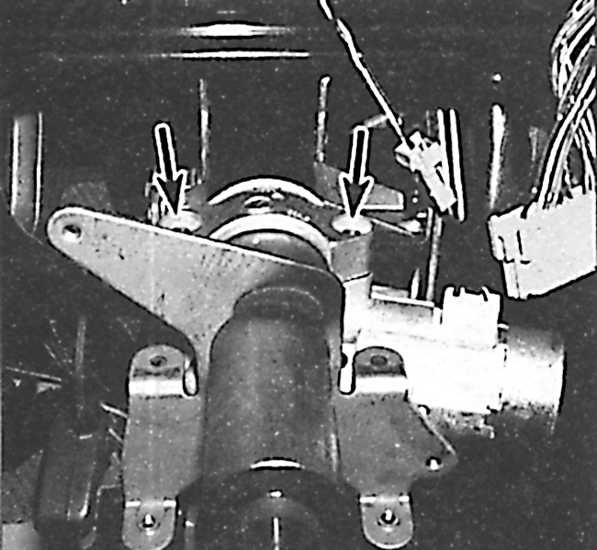

14.1.9 Замок зажигания Субару Легаси 1990-1998 г.в. 7. Отвинтите болты, крепящие кожух цилиндра замка зажигания.
8. Установка производится в последовательности, обратной снятию.
9. При этом необходимо использовать новые болты со срезаемой головкой для крепления кожуха цилиндра замка зажигания.
