14.1.7. Реле поворотов и аварийной световой сигнализации

ОБЩИЕ СВЕДЕНИЯ

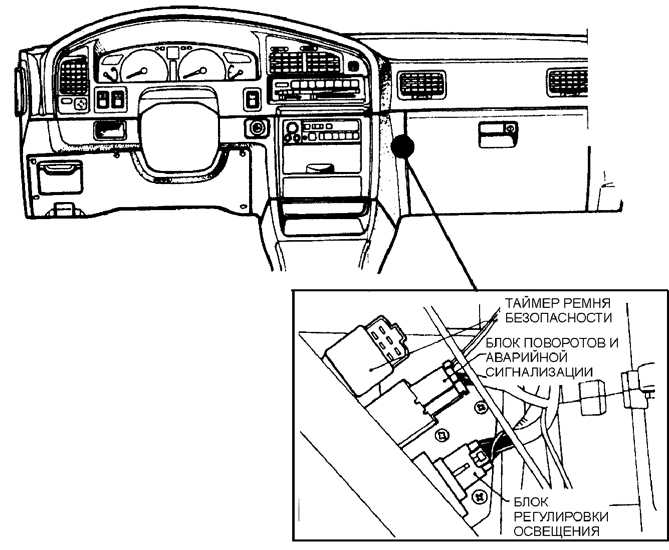

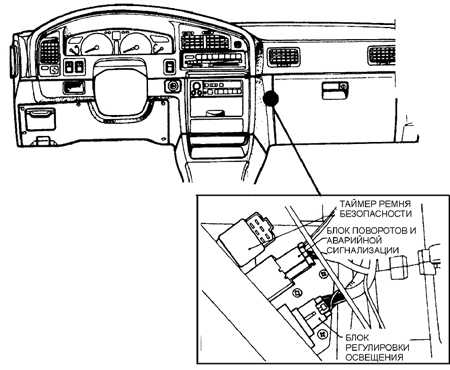

Расположение реле поворотов на моделях с 1990 по 1994 год

14.1.7 Реле поворотов и аварийной световой сигнализации Субару Легаси 1990-1998 г.в.

На моделях с 1990 по 1994 год реле поворотов расположено за панелью приборов слева от вещевого ящика.

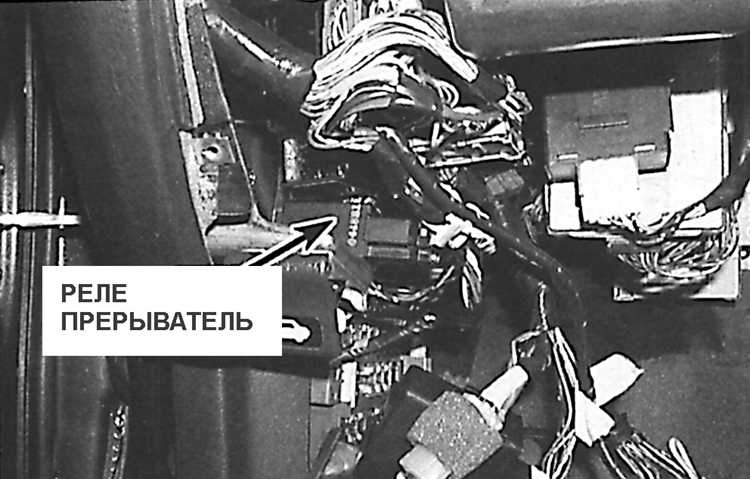

Расположение реле поворотов на моделях с 1995 года

На моделях с 1995 года реле поворотов расположено слева за панелью приборов.

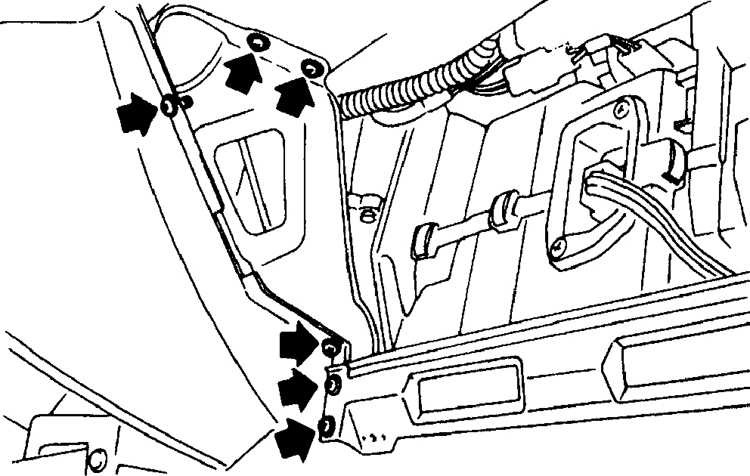

Расположение винтов крепления левой части кронштейна вещевого ящика на моделях с 1990 по 1994 год

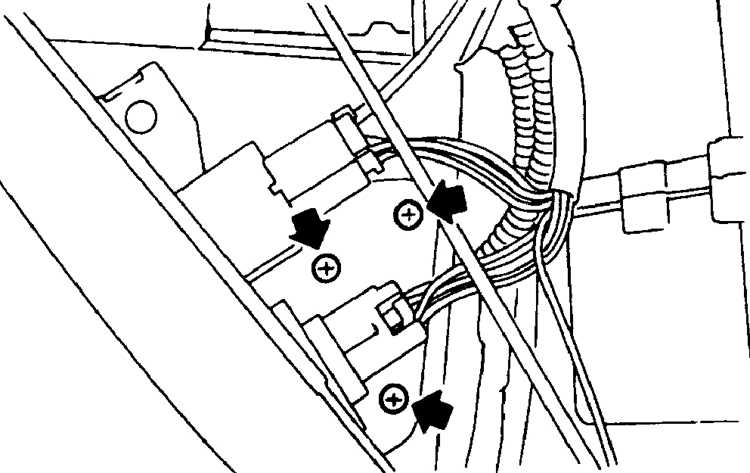

Расположение винтов крепления кронштейна реле поворотов на моделях с 1990 по 1994 год

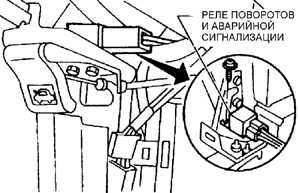

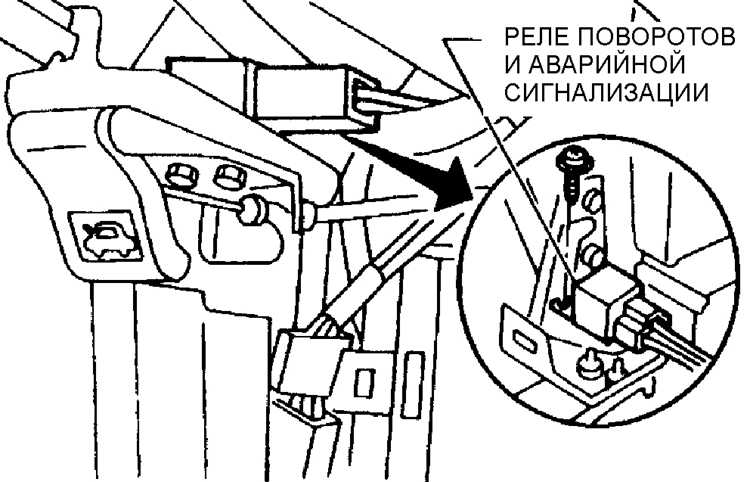

Расположение винта крепления реле поворотов на моделях с 1995 года

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Модели с 1990 по 1994 год

1. Снимите вещевой ящик.

2. Затем отвинтите винты, крепящие кронштейн вещевого ящика (см. рис. Расположение винтов крепления левой части кронштейна вещевого ящика на моделях с 1990 по 1994 год, Расположение винтов крепления кронштейна реле поворотов на моделях с 1990 по 1994 год).

3. Отсоедините электрический разъем от реле поворотов, затем отвинтите винты крепления кронштейна реле поворотов и извлеките реле поворотов вместе с кронштейном.

4. Снимите реле поворотов с кронштейна.

Модели с 1995 года

5. Снимите нижнюю отделку панели приборов со стороны водителя и кронштейн крепления рычага открытия капота.

6. Отсоедините электрический разъем от реле поворотов.

7. Отвинтите винт и извлеките реле поворотов (см. рис. Расположение винта крепления реле поворотов на моделях с 1995 года).

Установка

Установка производится в последовательности, обратной снятию.
