14.1.8. Многофункциональные переключатели рулевой колонки

ОБЩИЕ СВЕДЕНИЯ

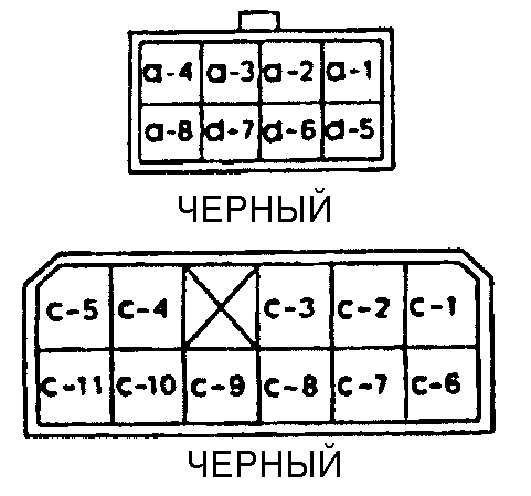

Расположение контактов на разъеме многофункционального переключателя света фар и поворотов

14.1.8 Многофункциональные переключатели рулевой колонки Субару Легаси 1990-1998 г.в.

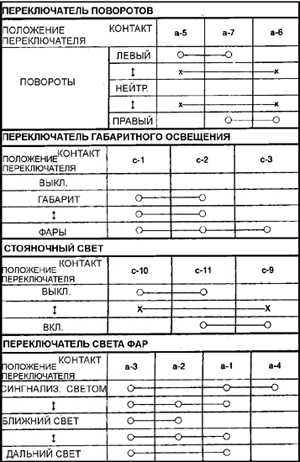

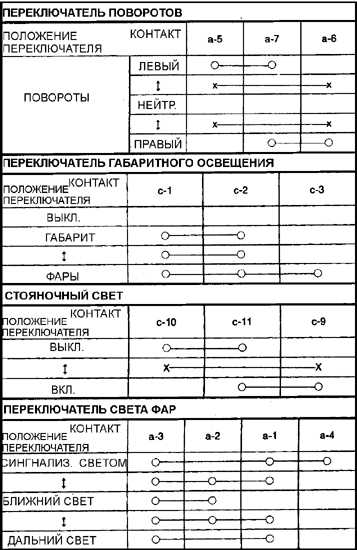

Переключатель света фар и поворотов и состояние контактов на разъеме при различных положениях переключателя

14.1.8 Многофункциональные переключатели рулевой колонки Субару Легаси 1990-1998 г.в.

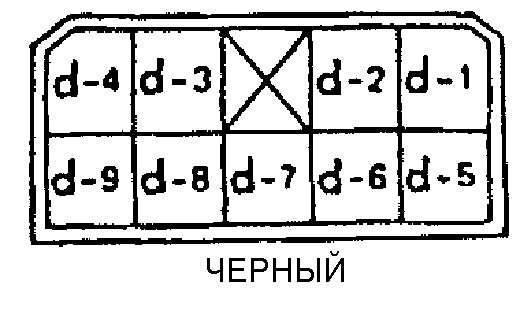

Расположение контактов на электрическом разъеме многофункционального переключателя стеклоочистителя

14.1.8 Многофункциональные переключатели рулевой колонки Субару Легаси 1990-1998 г.в.

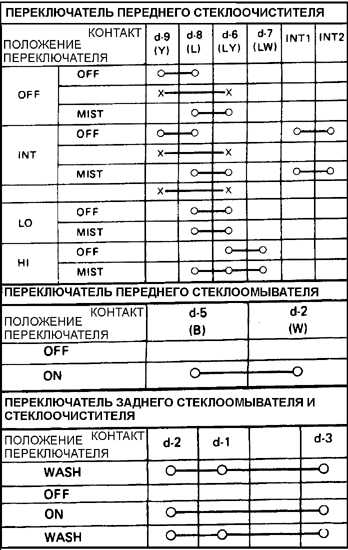

Состояние контактов на разъеме при различных положениях многофункционального переключателя омывателя и очистителя ветрового стекла

14.1.8 Многофункциональные переключатели рулевой колонки Субару Легаси 1990-1998 г.в.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите нижний кожух рулевой колонки.

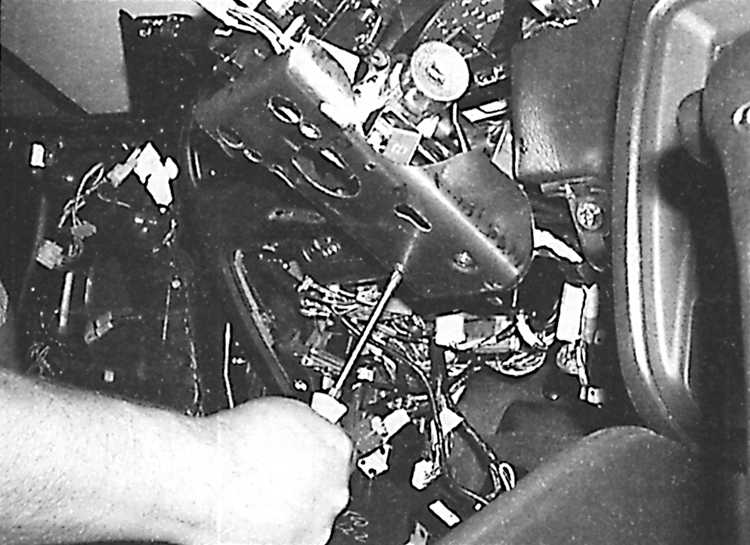

14.1.8 Многофункциональные переключатели рулевой колонки Субару Легаси 1990-1998 г.в. 3. Для доступа к электрическому разъему многофункционального переключателя отвинтите винты и снимите стальную пластину с нижней части рулевой колонки.

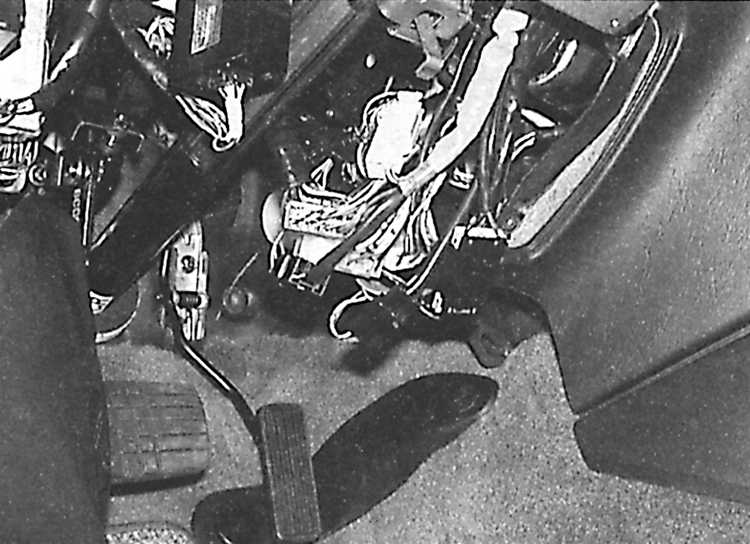

14.1.8 Многофункциональные переключатели рулевой колонки Субару Легаси 1990-1998 г.в. 4. Отсоедините электрические разъемы многофункциональных переключателей.
5. Используя омметр, проверьте сопротивление между контактами разъема в зависимости от положения переключателя (см. рис. Расположение контактов на разъеме многофункционального переключателя света фар и поворотов, Переключатель света фар и поворотов и состояние контактов на разъеме при различных положениях переключателя, Расположение контактов на электрическом разъеме многофункционального переключателя стеклоочистителя, Состояние контактов на разъеме при различных положениях многофункционального переключателя омывателя и очистителя ветрового стекла).

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рулевое колесо.
2. Снимите верхний и нижний кожух рулевой колонки.
14.1.8 Многофункциональные переключатели рулевой колонки Субару Легаси 1990-1998 г.в. 3. Снимите стальную защитную пластину с нижней части рулевой колонки.
14.1.8 Многофункциональные переключатели рулевой колонки Субару Легаси 1990-1998 г.в. 4. Отсоедините электрические разъемы переключателей.

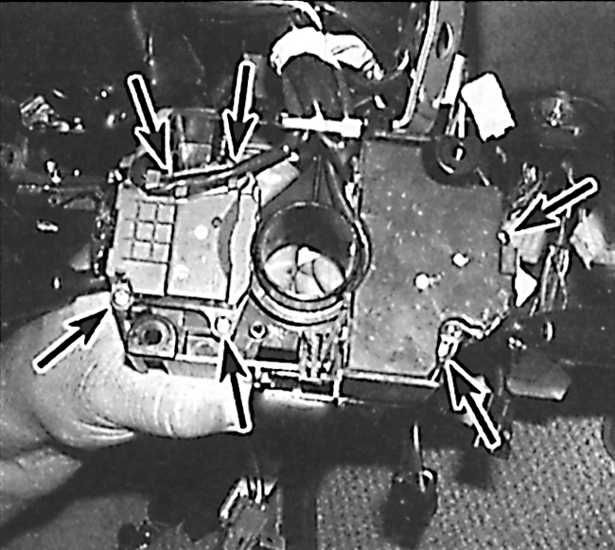

14.1.8 Многофункциональные переключатели рулевой колонки Субару Легаси 1990-1998 г.в. 5. Отвинтите винты и снимите блок переключателей с рулевой колонки.

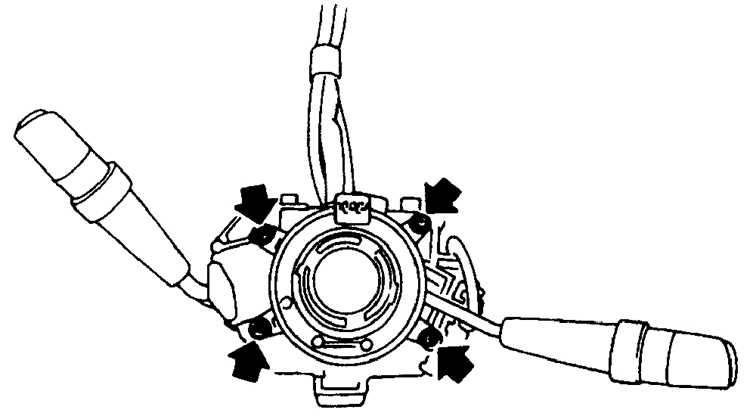

14.1.8 Многофункциональные переключатели рулевой колонки Субару Легаси 1990-1998 г.в. 6. Отвинтите 4 винта и снимите с блока переключателей кольцо скольжения.

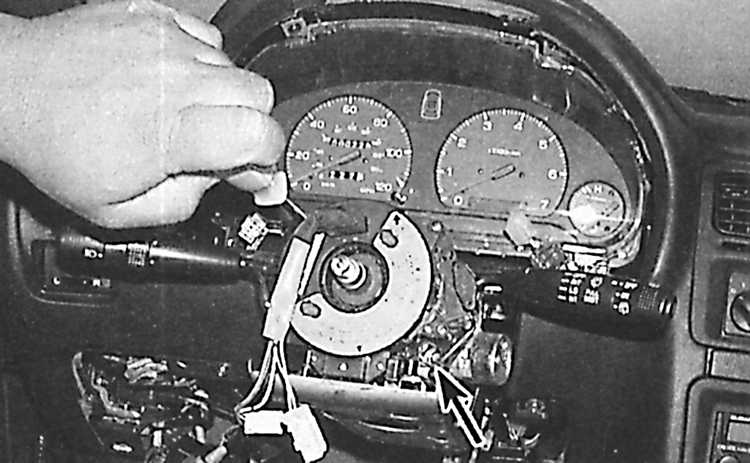

14.1.8 Многофункциональные переключатели рулевой колонки Субару Легаси 1990-1998 г.в. 7. Отвинтите винты и снимите переключатель света фар и поворотов или переключатель очистителя и омывателя ветрового стекла.
8. Установка производится в последовательности, обратной снятию.
