4.3.4. Компрессор

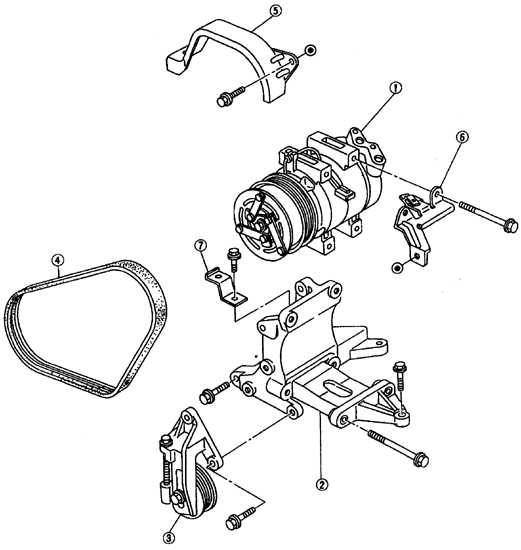

Компрессор системы кондиционирования воздуха
1 – компрессор
2 – кронштейн
3 – механизм натяжения
4 – приводной ремень
|
5 – кожух приводного ремня
6 – кронштейн
7 – кронштейн |
Компрессор системы кондиционирования воздуха установлен на передней левой стороне
моторного отсека и приводится ремнем от шкива коленчатого вала.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Разрядите систему кондиционирования
воздуха. |
| 2. Ослабьте механизм натяжения
приводного ремня и снимите приводной ремень компрессора. На более
поздних моделях перед снятием компрессора снимите генератор. |
 |

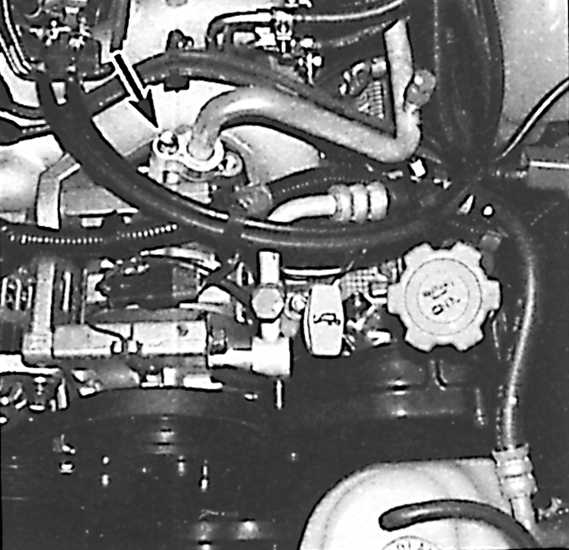

3. Отвинтив болты
крепления (указаны стрелкой), отсоедините трубы подачи хладагента
к компрессору. |
| 4. Отсоедините от компрессора электрический
разъем. |
| 5. Отвинтите болты и снимите компрессор. |
|
Установка
Предупреждение
необходимо также установить новый ресивер/ осушитель.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При установке нового компрессора слейте
масло со старого компрессора в измерительную пробирку. Залейте такое
же количество нового масла в новый компрессор. |
| 2. Установите компрессор и закрепите болтами. |
| 3. Подсоедините трубы хладагента к компрессору,
предварительно установив новые уплотнительные кольца и смазав их маслом. |
| 4. Дальнейшая установка производится в последовательности,
обратной снятию.
|
|
