4.2.2. Радиатор отопителя

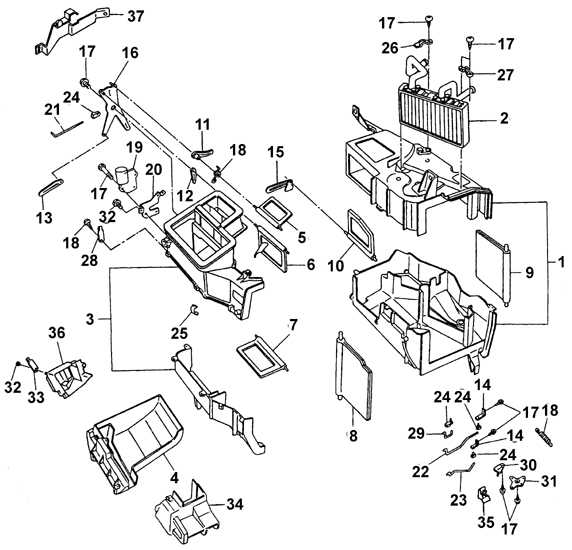

Отопитель
1 – кожух отопителя
2 – радиатор отопителя
3 – трубки подачи воздуха
4 – патрубок подачи подогретого воздуха
5 – заслонка
6 – заслонка
7 – заслонка
8 – заслонка
9 – заслонка
10 – заслонка подогретого воздуха
11 – рычаг
12 – рычаг вентиля
13 – рычаг вентиля
14 – рычаг соединения
15 – рычаг
16 – главная тяга
17 – винт
18 – пружина
19 – двигатель исполнительного механизма |
20 – кронштейн двигателя исполнительного
механизма
21 – тяга исполнительного механизма
22 – тяга
23 – тяга
24 – держатель тяги
25 – скоба
26 – зажим
27 – зажим
28 – подвеска
29 – тяга
30 – соединитель
31 – соединитель
32 – винт
33 – подвеска
34 – нижний воздуховод
35 – клемма
36 – нижний воздуховод
37 – кожух тяги |
Предупреждение
воздушная подушка безопасности. Поэтому необходимо снять провод массы с аккумулятора
и подождать как минимум одну минуту перед проведением работ около датчика столкновения
или панели приборов для того, чтобы избежать случайного развертывания воздушной
подушки безопасности.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите провод массы с аккумулятора. |
2. Слейте охлаждающую жидкость
из системы охлаждения. |
3. Отсоедините шланги подачи охлаждающей
жидкости к радиатору отопителя. |
|
4. Отсоедините трос регулировки
температуры от радиатора отопителя. |
5. Снимите центральную консоль
и панель приборов. |
6. Отделите трубку отопителя, расположенную
между радиатором отопителя и вентилятором отопителя. |
7. На моделях с системой кондиционирования
воздуха снимите испаритель. |
|

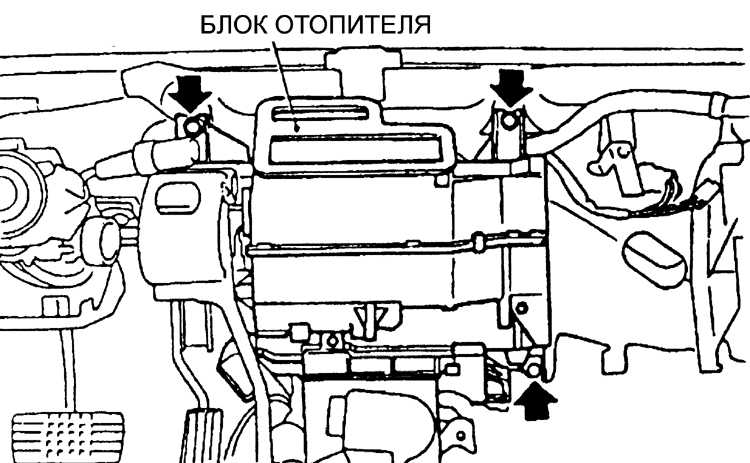

8. Отвинтите болты (указаны стрелками).
|
9. Снимите отопитель и извлеките
его из автомобиля. |

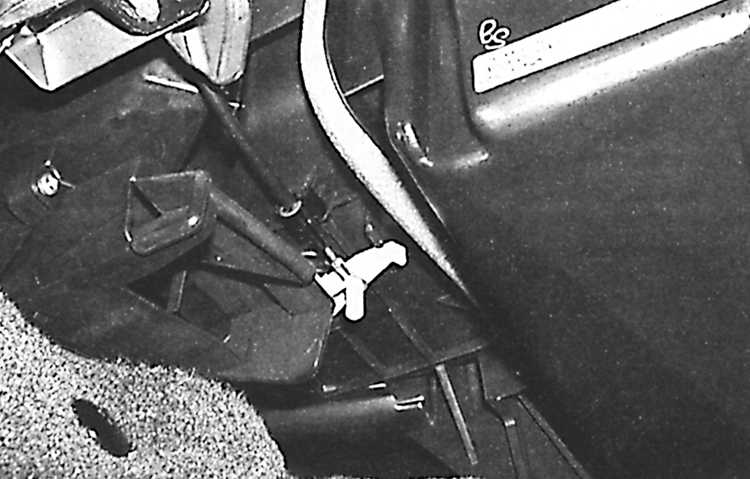

Отвинтите винты, крепящие зажимы труб радиатора
отопителя на корпусе отопителя (см. рис. Отопитель).
Извлеките радиатор отопителя из кожуха отопителя. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установите радиатор отопителя в кожух отопителя. |
2. Установите отопитель в автомобиль. |
3. Установите трубочки отопителя. |
4. Повторно установите панель приборов и центральную
консоль. Подсоедините провода, троса и вакуумные шланги, разъединенные
при снятии. |
5. Установите трос регулировки температуры. |
6. Подсоедините шланги подачи охлаждающей жидкости
к отопителю. |
7. Залейте охлаждающую жидкость в систему охлаждения
и подсоедините провод массы аккумулятора. |
|
