4.2.3. Панель управления отопителем

ОБЩИЕ СВЕДЕНИЯ

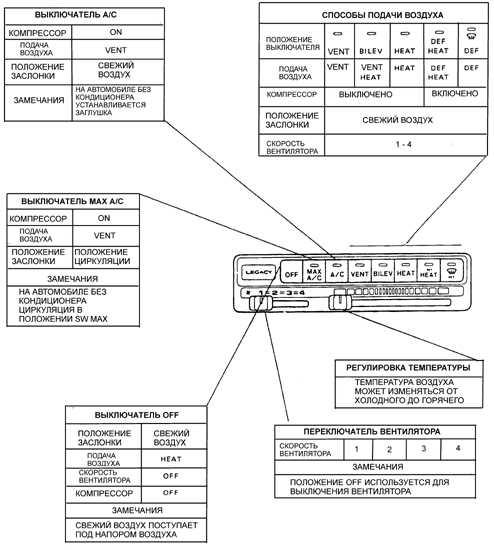

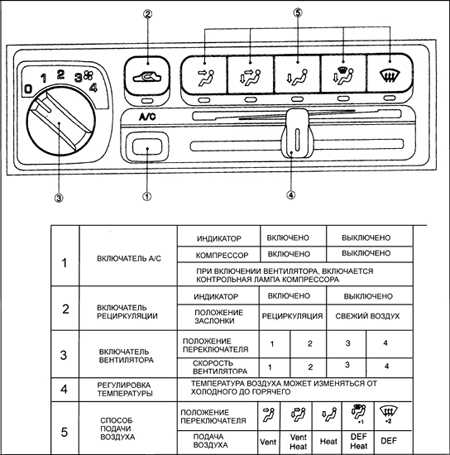

Панель управления отопителем моделей с 1990 по 1994 год

4.2.3 Панель управления отопителем Субару Легаси 1990-1998 г.в.

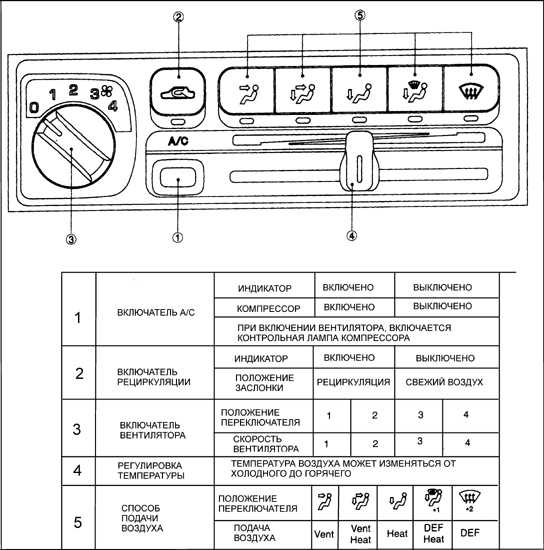

Панель управления отопителем моделей с 1995 года

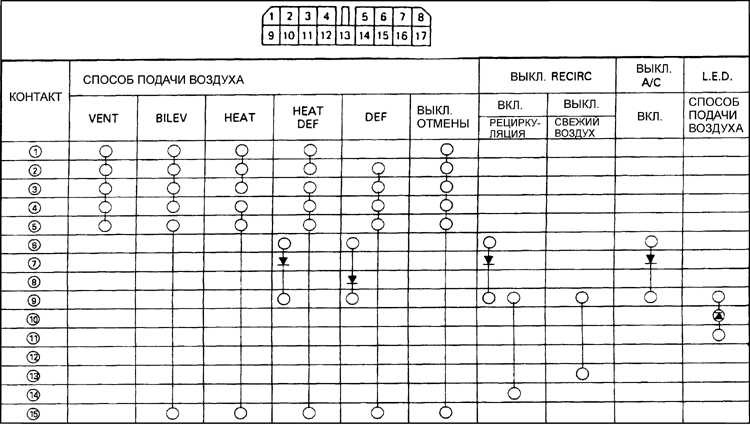

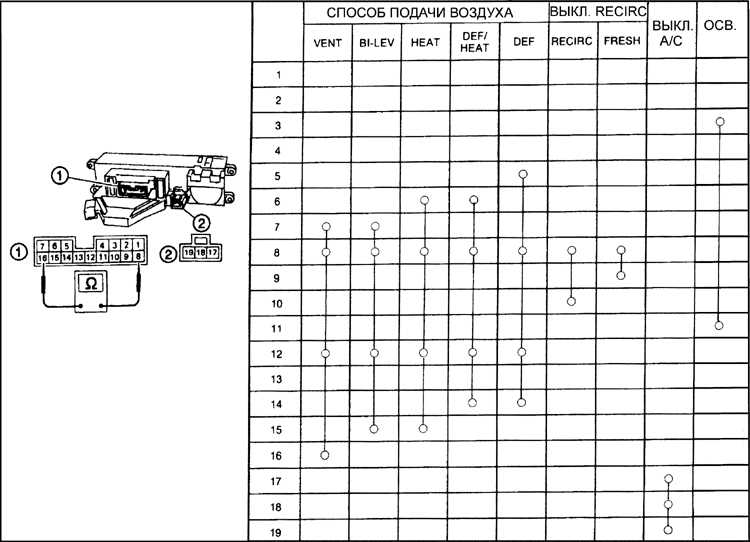

Проверка переключателя распределителя потока воздуха на моделях с 1990 до 1994 года

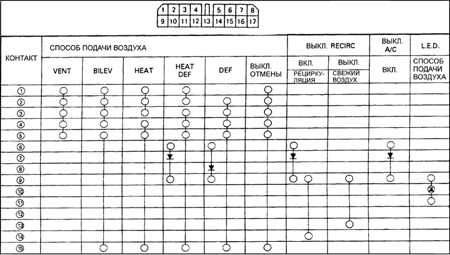

Проверка переключателя распределителя потока воздуха на моделях с 1995 года

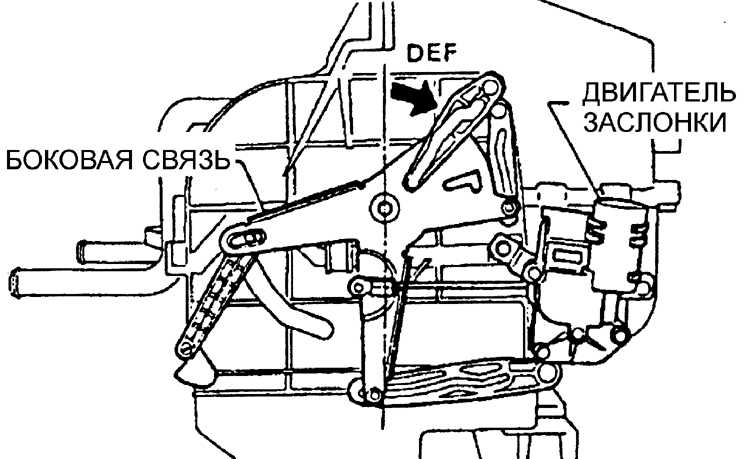

Детали регулировки положения VENT

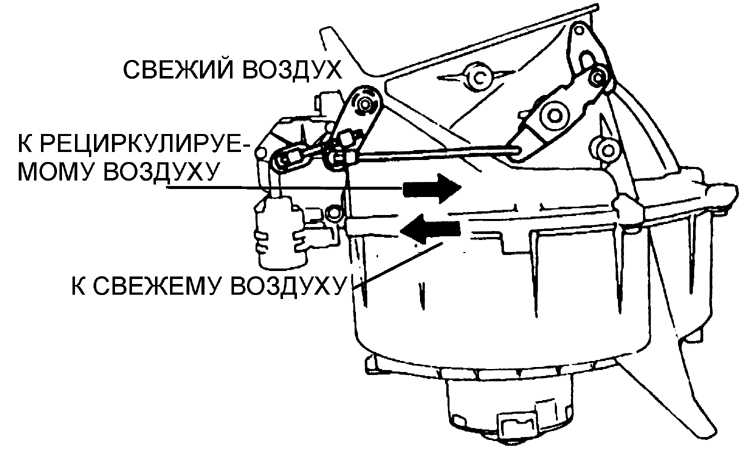

Проверка распределителя воздуха в положении FRESH

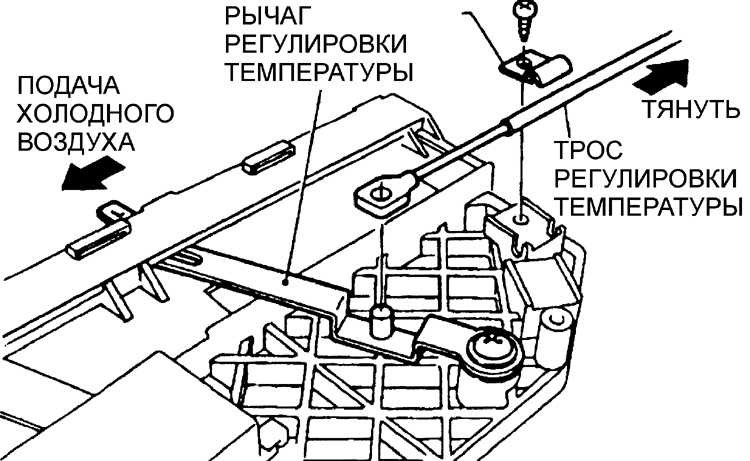

Детали рычага управления температурой воздуха

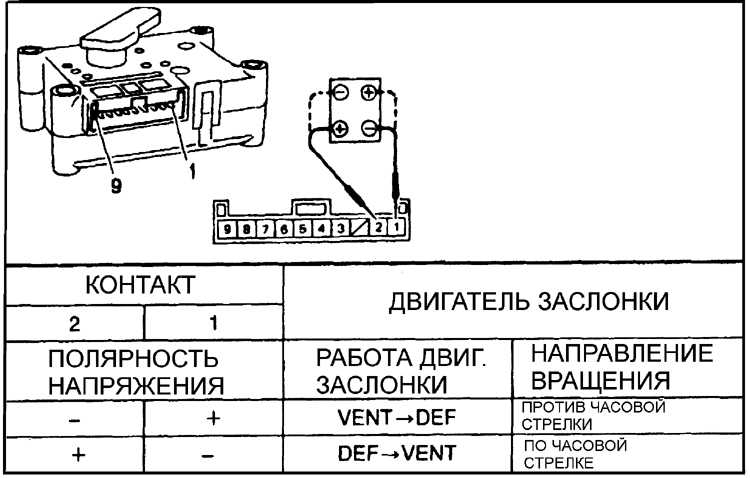

Проверка двигателя заслонки

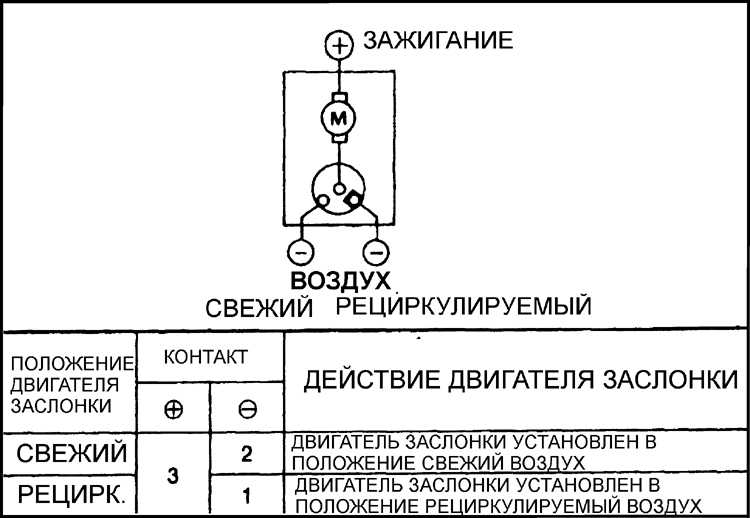

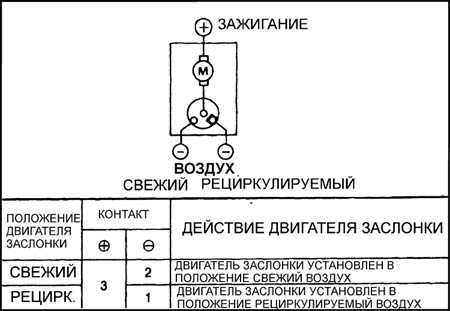

Проверка двигателя заслонки поступающего воздуха

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Запустите двигатель и прогрейте его до нормальной рабочей температуры.
2. Переключая выключатель вентилятора, распределитель потока воздуха и перемещая ручку регулировки температуры, проверьте работоспособность системы отопления (см. рис. Панель управления отопителем моделей с 1990 по 1994 год, рис. Панель управления отопителем моделей с 1995 года).
Распределитель воздуха
3. Снимите панель приборов. Используя тестер, подсоединенный к разъему блока управления, проверьте работоспособность переключателя (см. рис. Проверка переключателя распределителя потока воздуха на моделях с 1990 до 1994 года, см. рис. Проверка переключателя распределителя потока воздуха на моделях с 1995 года).
Регулировка подачи воздуха
4. В первую очередь необходимо отрегулировать систему вентиляции салона. Подсоедините электрический разъем заслонки распределения воздуха и поверните ключ в замке зажигания в положение АСС. Нажмите кнопку "распределение воздуха" VENT. При этом боковая тяга перемещается к держателю тяги.
5. Нажмите кнопку DEF и проверьте, что боковая тяга перемещается в пределах полного диапазона хода (см. рис. Детали регулировки положения VENT).
6. Затем проверьте регулировку подачи свежего воздуха. Нажмите кнопку переключателя FRESH AIR и подсоедините жгут к двигателю, управляющему подачей свежего воздуха. Поверните ключ в замке зажигания в положение АСС, нажмите кнопку переключателя RECIRC и проверьте, что заслонка переместилась в положение рециркуляции воздуха (см. рис. Проверка распределителя воздуха в положении FRESH).
Рычаг регулировки температуры воздуха
7. Подсоедините трос регулировки температуры и установите рычаг регулировки температуры в полное холодное положение (см. рис. Детали рычага управления температурой воздуха).
8. Закрепите оболочку троса регулировки температуры зажимом и проверьте, чтобы оболочка троса не перемещалась при перемещении рычага регулировки температуры.
Двигатель заслонки
9. Используя дополнительные провода, подайте напряжение аккумулятора к контактам 1 и 2 электрического разъема двигателя заслонки. При этом наблюдайте за вращением двигателя заслонки (см. рис. Проверка двигателя заслонки).
Если при проверке двигатель заслонки не работает, замените двигатель.
Проверка двигателя заслонки поступающего воздуха
10. На моделях с электрическим двигателем заслонки поступающего воздуха проверьте действие заслонки, подавая дополнительными проводами напряжение аккумулятора к электрическому разъему (см. рис. Проверка двигателя заслонки поступающего воздуха).
11. Если при проверке двигатель заслонки поступающего воздуха, замените двигатель.

Снятие

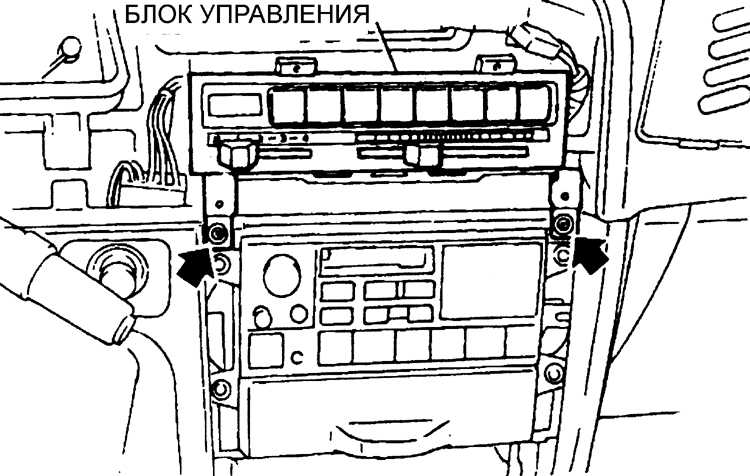

Расположение винтов крепления панели управления отопителем на моделях с 1990 до 1994 года

Винты указаны стрелками.

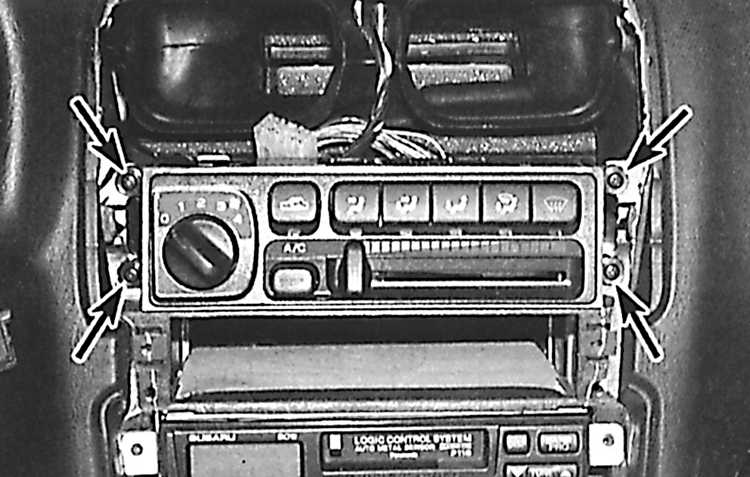

Расположение винтов крепления панели управления отопителем на моделях с 1995 года

Винты указаны стрелками.

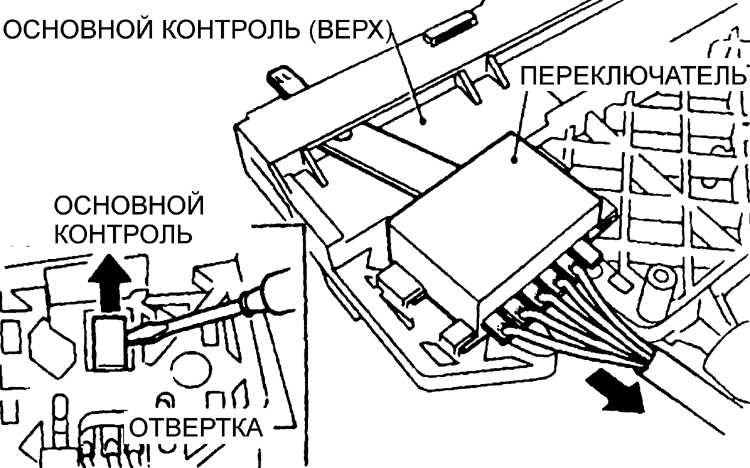

Отсоединение электрического разъема выключателя вентилятора

Предупреждение воздушная подушка безопасности. Поэтому необходимо снять провод массы с аккумулятора и подождать как минимум одну минуту перед проведением работ около датчика столкновения или панели приборов для того, чтобы избежать случайного развертывания воздушной подушки безопасности.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Снимите отделку центральной части панели приборов.

3. Отвинтите винты и извлеките панель управления отопителем из панели приборов (см. рис. Расположение винтов крепления панели управления отопителем на моделях с 1990 до 1994 года, рис. Расположение винтов крепления панели управления отопителем на моделях с 1995 года).

4. Отсоедините трос регулировки температуры от панели управления.

5. Отсоедините электрический разъем жгута проводов выключателя вентилятора и извлеките панель управления отопителем из автомобиля (см. рис. Отсоединение электрического разъема выключателя вентилятора).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в последовательности, обратной снятию. Отрегулируйте трос регулировки температуры.
