Шкода Фабия. Замена датчика указателя уровня топлива

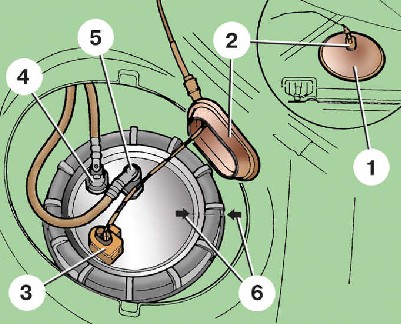

Вид из салона на датчик уровня топлива с топливоприемником

1 – крышка люка;

2 – уплотнитель проводов;

3 – соединительная колодка;

4 – шланг обратного слива топлива;

5 – топливопровод подачи топлива;

6 – метки на топливном баке и фланце топливоприемника

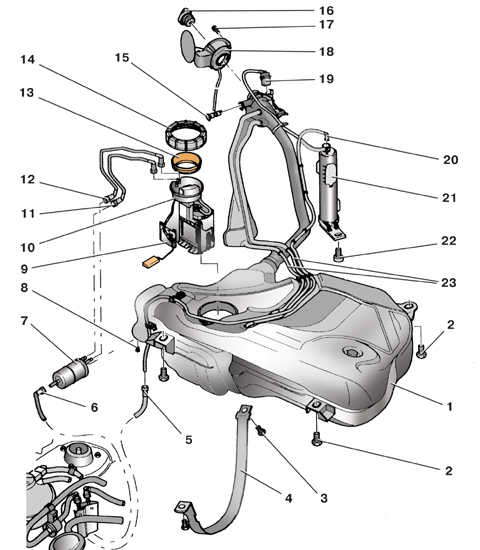

Детали системы питания карбюраторного двигателя

1 – топливный бак;
2 – болт крепления бака;
3 – болт крепления хомута;
4 – хомут топливного бака;
5 – трубка продувки адсорбера;
6 – топливопровод подачи топлива;
7 – топливный фильтр;
8 – винт крепления топливного фильтра;
9 – датчик указателя уровня топлива;
10 – топливный насос;
11 – топливопровод обратного слива топлива;

12 – трубка подачи топлива в топливный фильтр;
13 – уплотнительное кольцо;
14 – гайка;
15 – воздушный клапан;
16 – пробка наливной горловины;
17 – болт;
18 – наливная горловина;
19 – гравитационный клапан;
20 – трубка продувки адсорбера;
21 – адсорбер системы улавливания паров топлива;
22 – болт крепления адсорбера;
23 – трубка вентиляции бака

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите подушку заднего сиденья (см. подраздел 11.4.3).
3. Снимите крышку 1 (см. рис. Вид из салона на датчик уровня топлива с топливоприемником) люка в полу над топливным баком.
4. Отсоедините колодку 3 с проводами от датчика уровня топлива.
5. Нажав на кнопки фиксаторов, отсоедините шланги 4 и 5 от штуцеров на фланце топливоприемника.

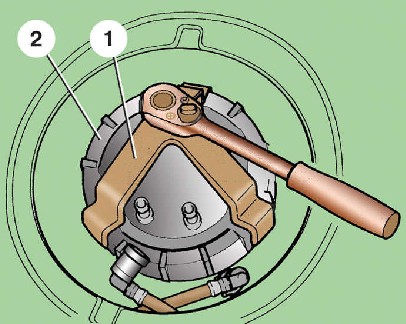

	6. Специальным ключом 1 отверните гайку 2 и выньте из топливного бака топливоприемник в сборе с датчиком указателя уровня топлива. Выньте уплотнительное кольцо фланца.

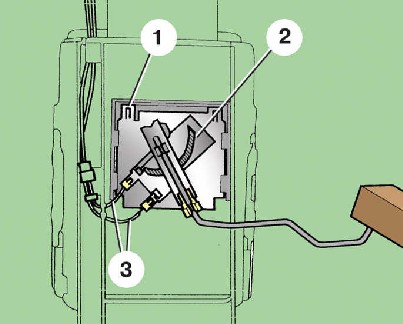

	7. Отсоедините провода 3 от датчика 2 указателя уровня топлива (1 – защелка). Промаркируйте провода, чтобы не перепутать при установке.
8. Подцепив отверткой защелки 1, сдвиньте датчик 2 вниз и снимите его с топливоприемника.
9. Вставьте новый датчик в топливоприемник и нажмите на него снизу, чтобы защелки 1 зафиксировали его. Подсоедините к датчику провода.
10. Смажьте топливом уплотнительное кольцо фланца и установите топливоприемник с датчиком в топливный бак в порядке, обратном снятию.
	11. Поверните топливоприемник так, чтобы стрелки на фланце топливоприемника и топливном баке совпали, как показано на рисунке.

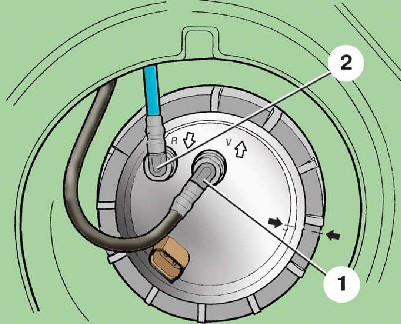

12. Подсоедините топливопровод 1 подачи топлива (черного цвета) к штуцеру, обозначенному буквой V, а шланг 2 обратного слива топлива (синего цвета) к штуцеру R.
13. Аналогично заменяют датчик на автомобилях с бензиновыми двигателями, закрепленный на топливном насосе 10 (см. рис. Детали системы питания карбюраторного двигателя), который снимается и устанавливается так же, как топливоприемник дизельного двигателя. При установке насоса смажьте топливом уплотнительное кольцо 13.
