Сааб 95. Кузов



Сааб 95. Кузов

Кузов

Спецификации

Клей для фиксированных стёкол Betamate E 2400

Кузовные размеры

Если контрольной точкой является отверстие, то измерение производится от его центра.

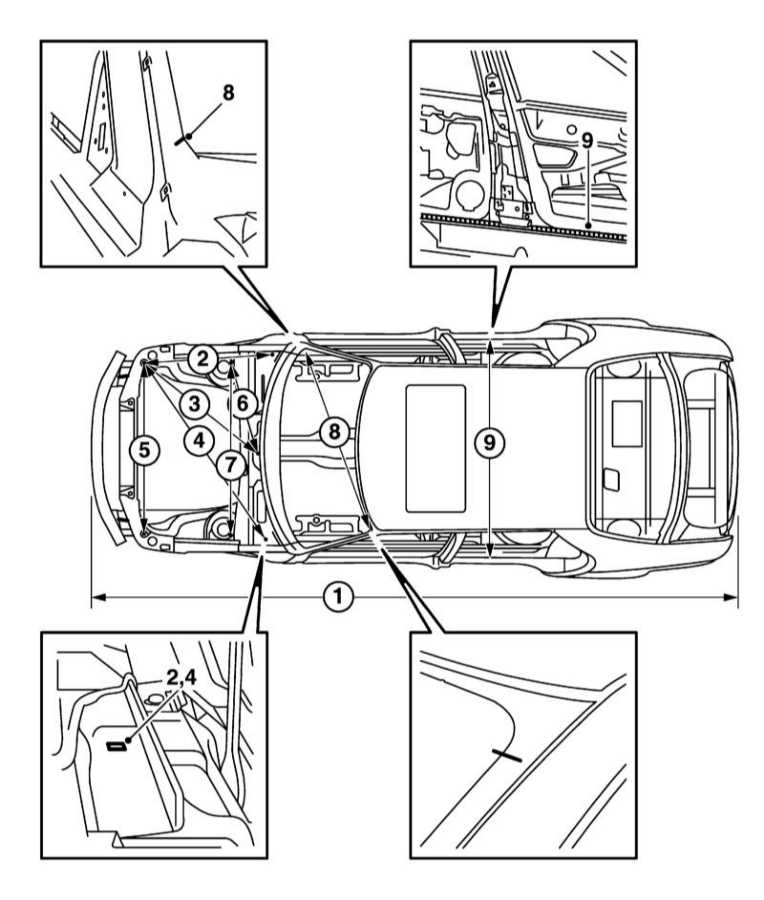

Измерения сверху кузова

12.0 Кузов Saab 95

1 4508 Полная длина. От балки переднего бампера до кронштейна заднего бампера
2 885 ± 1 От отверстия под резиновый буфер до отверстия под пластиковый фиксатор обтекателя ветрового стекла
3 1010 ± 1 От отверстия под резиновый буфер до переднего отверстия в кронштейне механизма очистителей ветрового стекла
4 1593 ± 1 От отверстия под резиновый буфер до отверстия под пластиковый фиксатор обтекателя ветрового стекла, по диагонали
5 1240 ± 1 Между отверстиями под резиновые буферы
6 642 ± 1 От наружного заднего отверстия стойки передней подвески до переднего отверстия в кронштейне механизма очистителей ветрового стекла
7 1232 ± 1 Между наружными задними отверстиями стоек передней подвески
8 1429 ± 1 От нижней до верхней секции стойки A, по диагонали
9 1499 ± 1 Между рёбрами уплотнений на пороге

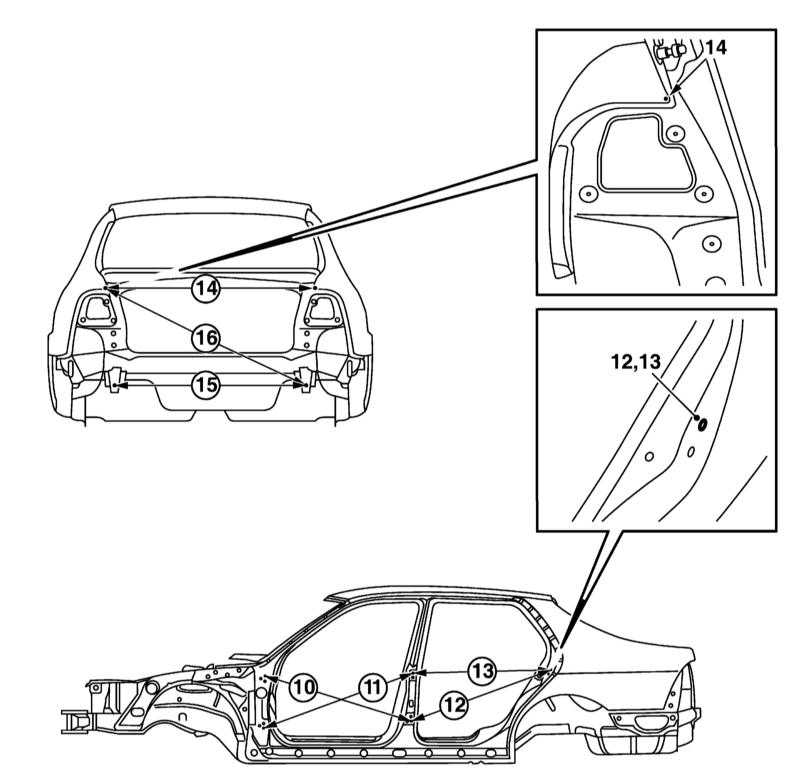

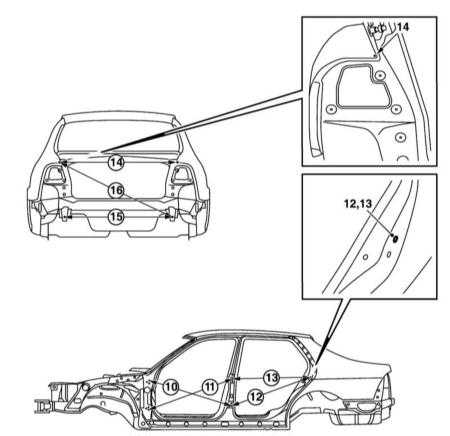

Измерения сзади и сбоку кузова

12.0 Кузов Saab 95

10 1102 ± 1 От верхнего отверстия передней петли до нижнего отверстия задней петли
11 1146 ± 1 От нижнего отверстия передней петли до верхнего отверстия задней петли
12 1006 ± 1 От нижнего отверстия задней петли до верхнего отверстия ударника задней двери
13 941 ± 1 От верхнего отверстия задней петли до верхнего отверстия ударника задней двери
14 1177 ± 1 Между углами задних крыльев
15 1054 ± 1 Между нижними отверстиями под бампер
16 1237 ± 1 От угла заднего крыла до нижнего отверстия под бампер

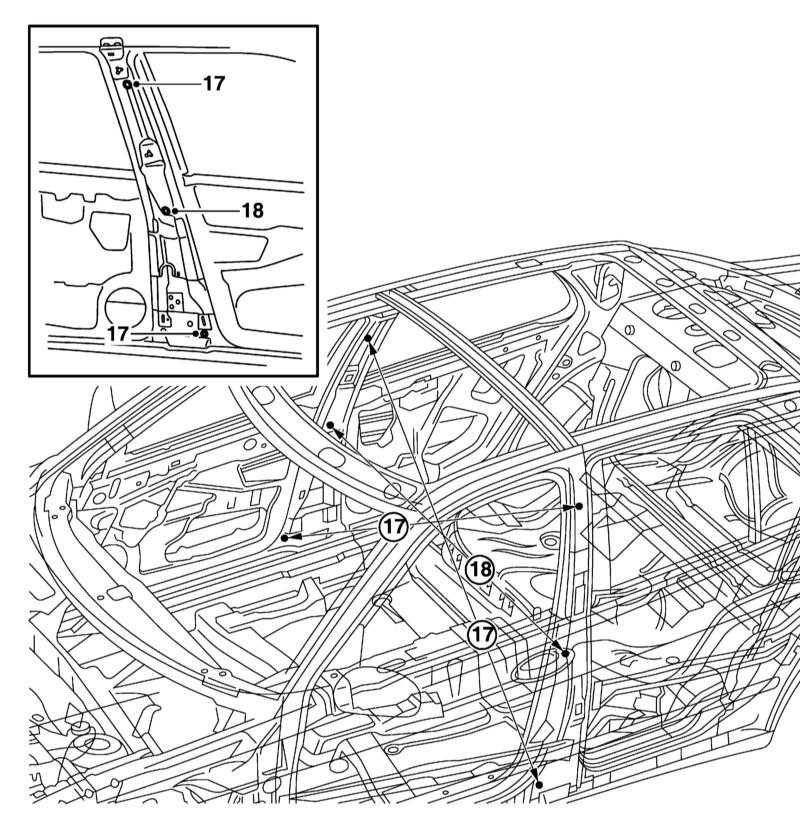

Измерения стойки B

12.0 Кузов Saab 95

17 1611 ± 1 От вытянутого отверстия под болтом ремня безопасности до большого отверстия в передней части стойки B, под вытянутым отверстием для фиксатора обшивки стойки B
18 1504 ± 1 Между отверстиями левого и правого борта

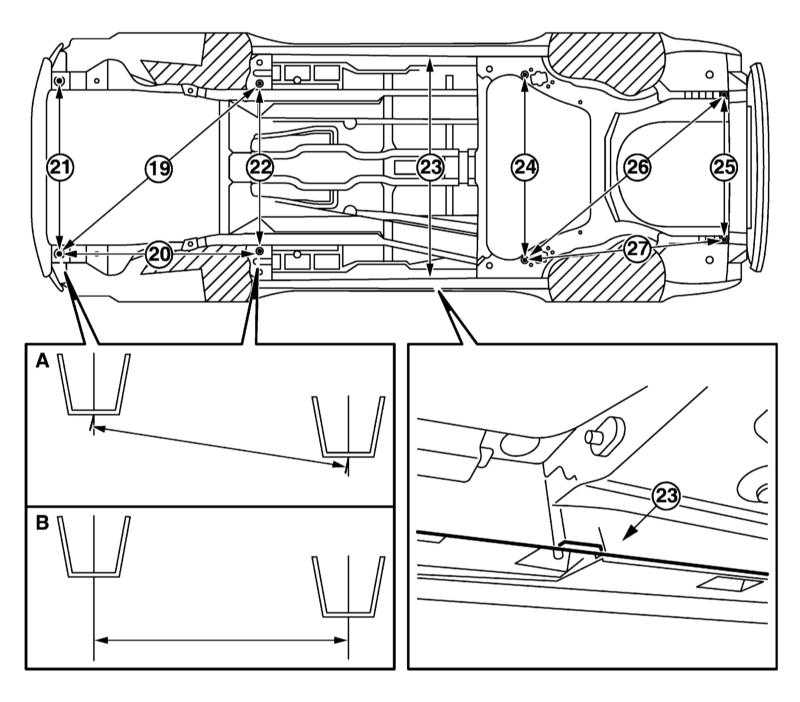

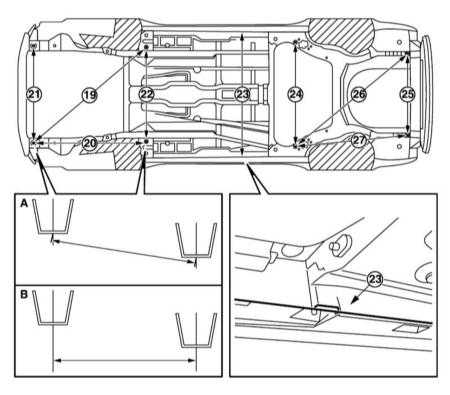

Измерения снизу кузова

12.0 Кузов Saab 95

На фрагменте A указан правильный метод измерения размеров 19, 20, 26 и 27, а на фрагменте B – неправильный.


19 1528 ± 1 От отверстия в колёсной арке, за зоной деформации до внутреннего отверстия в усилении пола, под диагонали.
20 1171 ± 1 От отверстия в колёсной арке, за зоной деформации до внутреннего отверстия в усилении пола.
21 964 ± 1 Между отверстиями в колёсных арках, за зонами деформации.
22 1000 ± 1 Между внутренними отверстиями в усилении пола.
23 1350 ± 1 Между рёбрами под порогами (максимальный размер между запрессовками).
24 1258 ± 1 Между отверстиями в подрамнике перед креплениями заднего моста.
25 1053 ± 1 Между отверстиями в подрамнике перед зонами деформации.
26 1756 ± 1 От отверстия в подрамнике перед креплением заднего моста до отверстия в подрамнике перед зоной деформации, по диагонали.
27 1327 ± 1 От отверстия в подрамнике перед креплением заднего моста до отверстия в подрамнике перед зоной деформации.

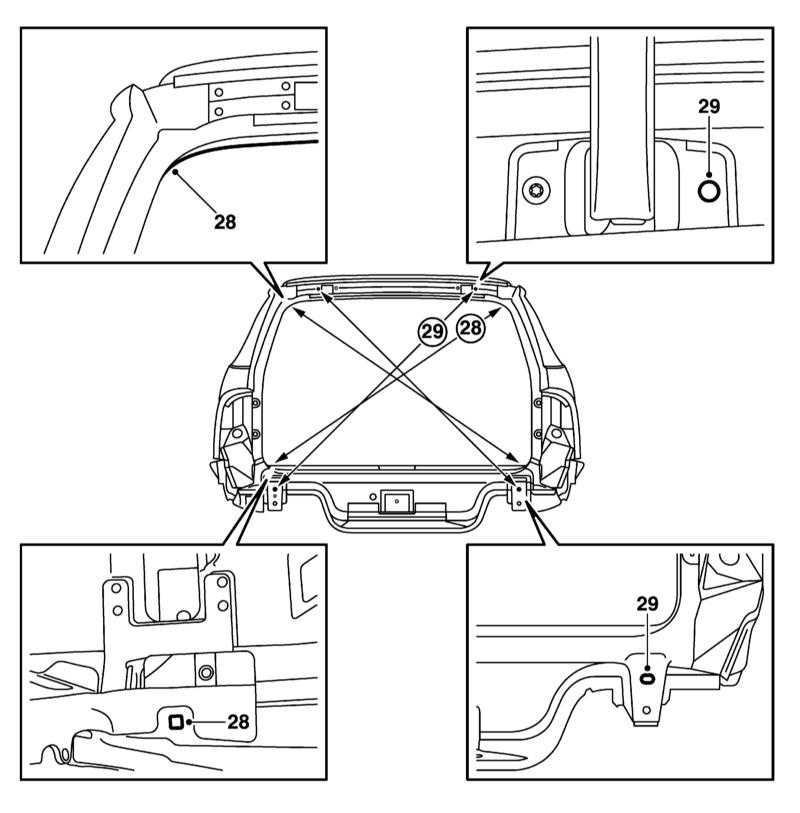

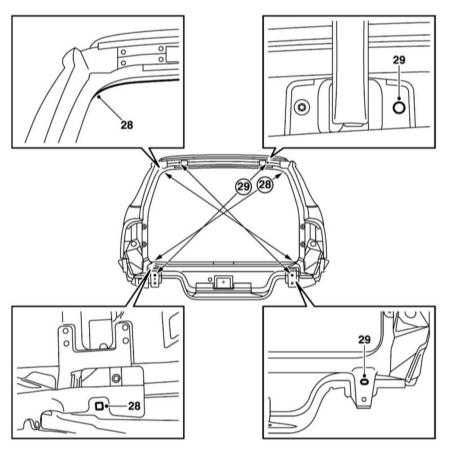

Измерения сзади кузова Универсал

12.0 Кузов Saab 95

28 1272 ± 1 От квадратного отверстия под фиксатор накладки порога до верхнего округления проёма двери задка, где размер максимальный.
29 1320 ± 1 От верхнего отверстия под бампер до наружного отверстия петли двери задка

Усилия затягивания резьбовых соединений, Н•м

Болты крепления передних сидений 26
Крепёж замков передних/задних ремней безопасности 33/45
Крепёж натяжителей ремней безопасности 45
