Снятие и установка продольного рычага

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и снимите колёса.
  2. Выжмите поршень тормозного цилиндра, выверните болты крепления тормозного суппорта и подвесьте его на кузове (см. Раздел Снятие и установка тормозных суппортов).
11.3.5 Снятие и установка продольного рычага Saab 95

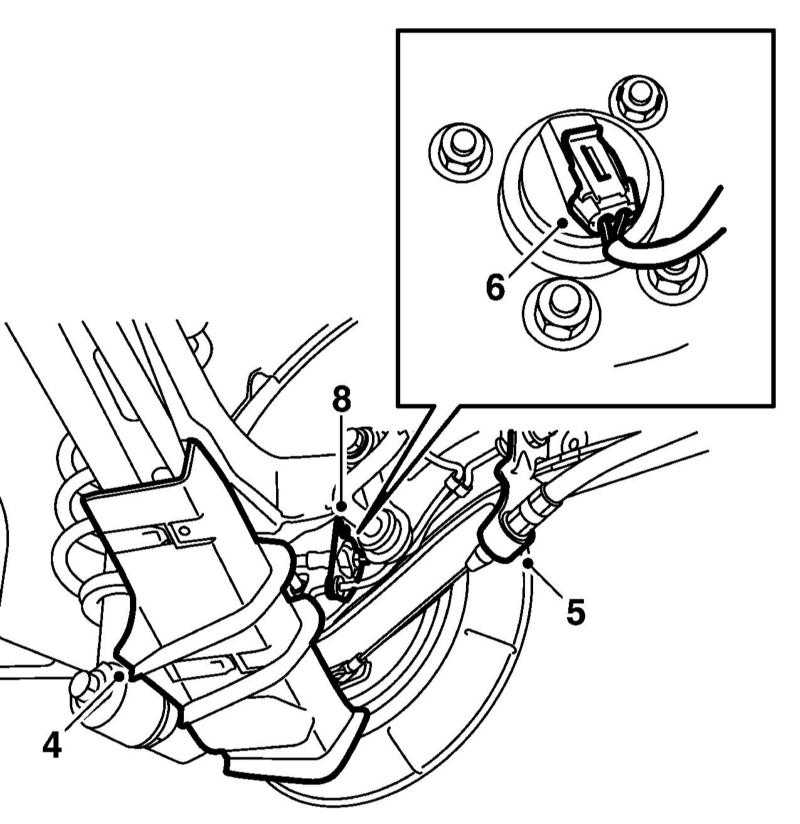

  1. Снимите воздушный дефлектор (4), выверните болт (5) крепления кронштейна троса привода стояночного тормоза, разъедините разъём колёсного датчика (6) и высвободите его электропроводку из держателя.
  1. Выверните гайки держателя электропроводки колёсного датчика и тормозной трубки (8).
11.3.5 Снятие и установка продольного рычага Saab 95

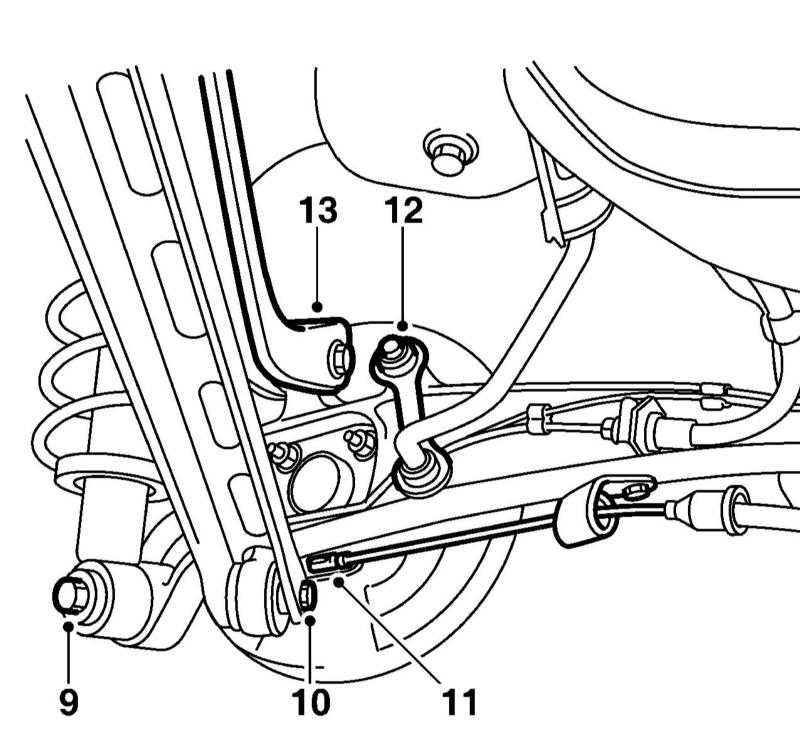

  1. Выверните нижний болт (9) крепления стойки подвески и болт (10) крепления нижней поперечной тяги к поворотному кулаку.
  1. Отцепите возвратную пружину троса привода стояночного тормоза и снимите трос (11).
  2. Выверните болты (12 и 13) крепления стабилизатора и верхней тяги к продольному рычагу.
11.3.5 Снятие и установка продольного рычага Saab 95

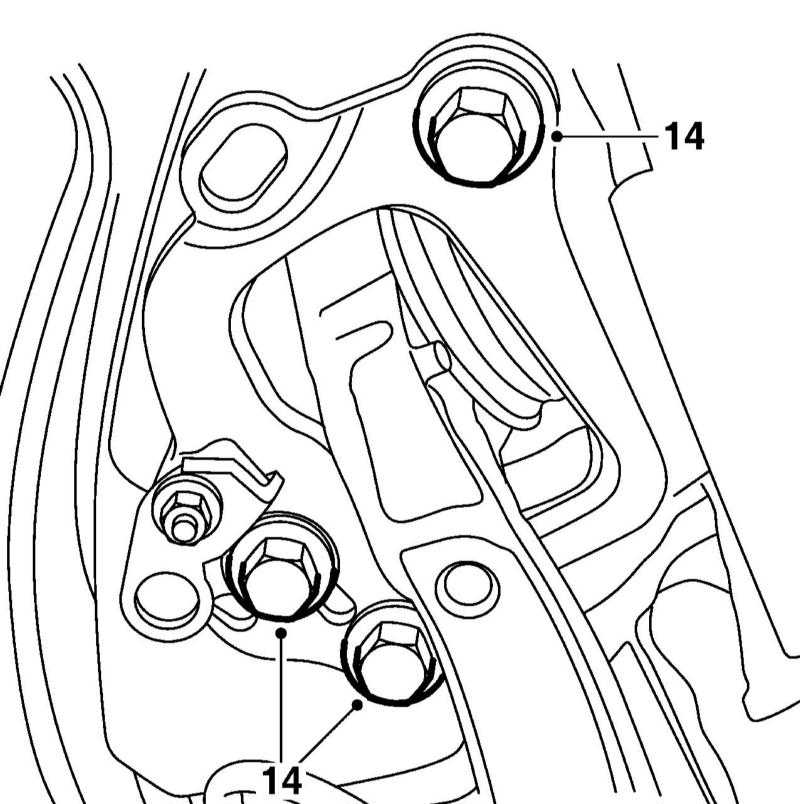

  1. Выверните болты крепления продольного рычага к кузову и опустите рычаг вместе со ступицей и тормозным диском.
  1. Выверните с продольного рычага ступицу с тормозным диском.
11.3.5 Снятие и установка продольного рычага Saab 95

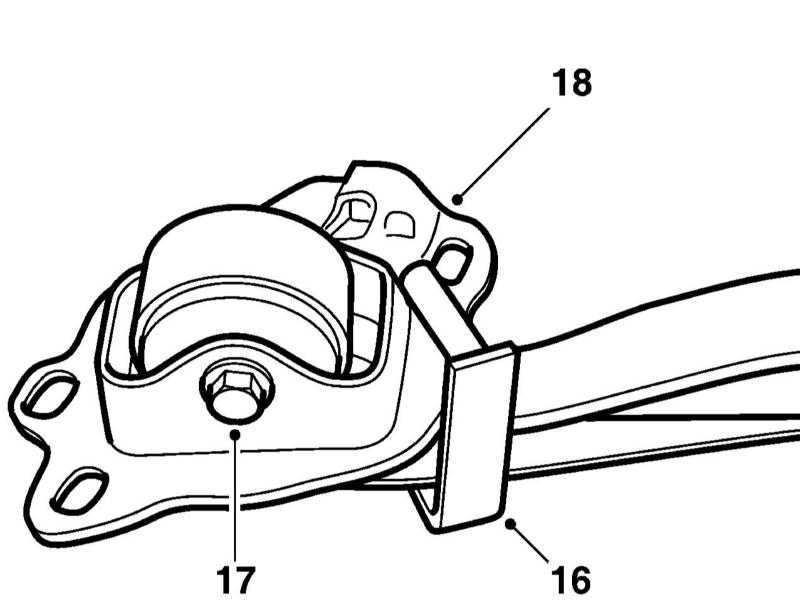

  1. Установите на продольный рычаг специальное приспособление (16), выверните болт (17) и снимите с рычага специальное приспособление и кронштейн.
  1. Установка производится в обратном порядке. Используйте новые болты крепления ступицы.
