Сааб 95. Снятие и установка вакуумного насоса



Сааб 95. Снятие и установка вакуумного насоса

Снятие и установка вакуумного насоса

Вакуумный насос с механическим приводом

 ПОРЯДОК ВЫПОЛНЕНИЯ

10.7 Снятие и установка вакуумного насоса Saab 95

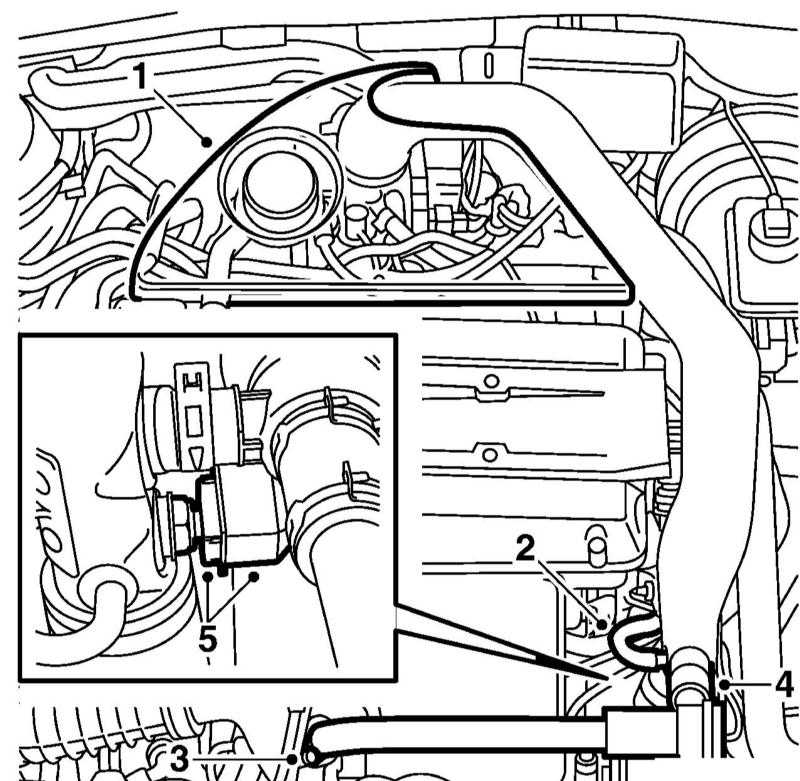

  1. Снимите верхнюю крышку двигателя (1) и отсоедините шланг (2) от турбокомпрессора.
  1. Выверните болт (3) крепления перепускной трубки к входной трубке турбокомпрессора, снимите перепускной клапан (4) с нагнетательной трубки. Разъедините разъём датчика температуры на нагнетательной трубке.
10.7 Снятие и установка вакуумного насоса Saab 95

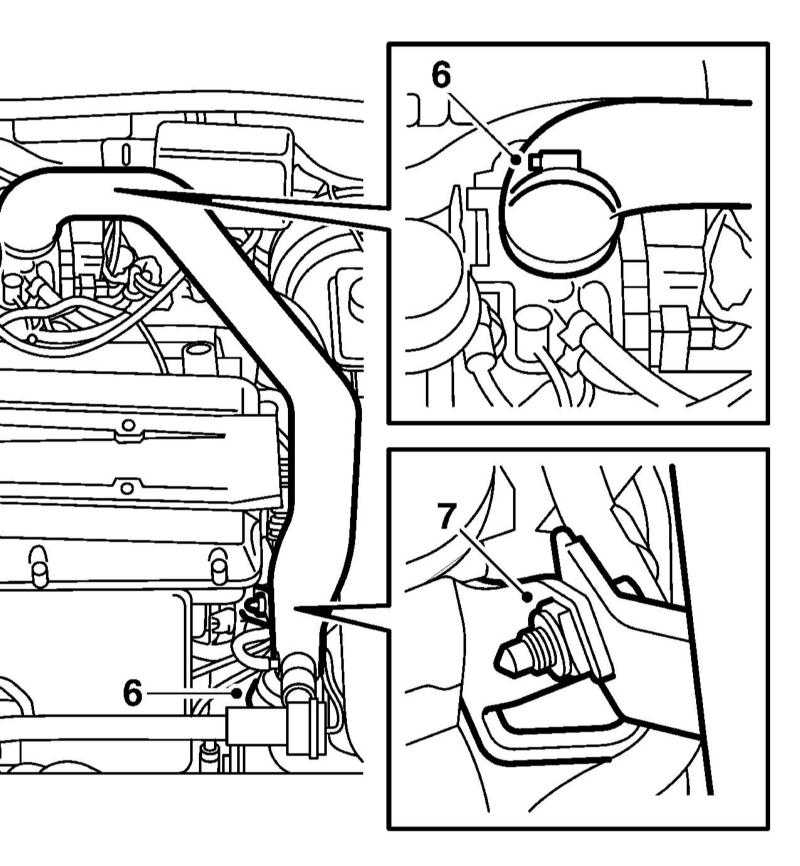

  1. Ослабьте хомуты корпуса дросселя и нагнетательного воздушного шланга (7). Выверните болт (7) крепления нагнетательной трубки к кронштейну на головке цилиндров и снимите трубку. Укройте корпус дросселя и шланг.
10.7 Снятие и установка вакуумного насоса Saab 95

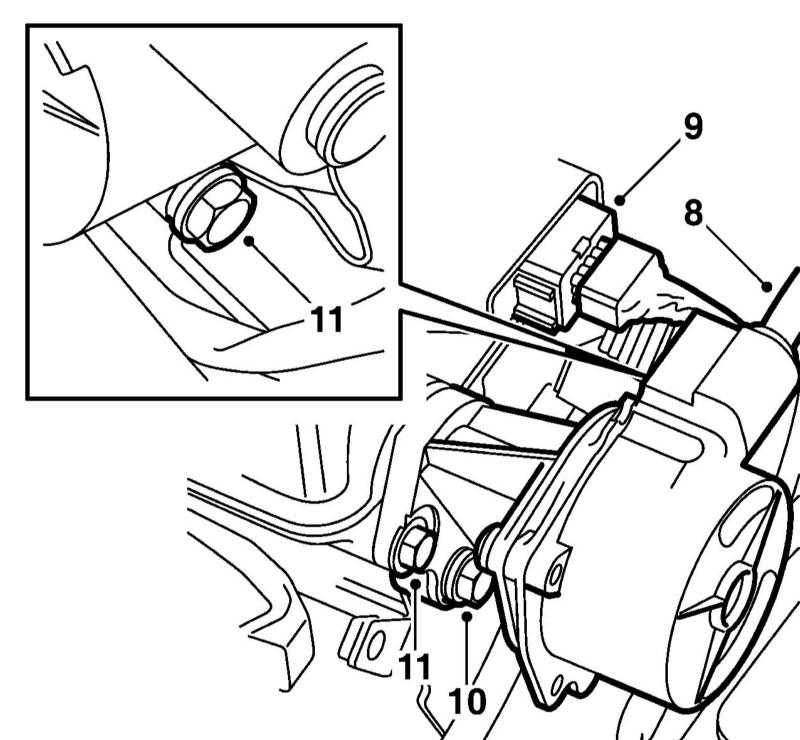

  1. Отсоедините вакуумный шланг (8) от вакуумного насоса и разъедините разъём (9) модуля зажигания.
  1. Снимите штуцер смазки насоса и соберите вытекшее масло (10).

Запомните положение вакуумного насоса и оси относительно паза. При установке это положение следует воссоздать.

  1. Выверните 3 болта (11) крепления вакуумного насоса и снимите насос.
  2. Установка производится в обратном порядке. Штуцер смазки насоса и болты крепления насоса сначала затяните, а затем с требуемыми усилиями, причём сначала следует затягивать болты крепления насоса к головке цилиндров, а затем к кронштейну.

Электрический вакуумный насос

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и снимите защитный кожух двигательного отсека.
  2. Разъедините разъём насоса, ослабьте хомут вакуумного шланга и отсоедините его от насоса.
  3. Отдайте гайки резиновых опор и снимите насос.
  4. Установка производится в обратном порядке.

Вакуумный насос дизельных двигателей

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните болт крепления воздуховода к правой опоре двигателя, снимите воздуховод с турбокомпрессора и отведите его в сторону.
  2. Снимите вакуумные шланги.

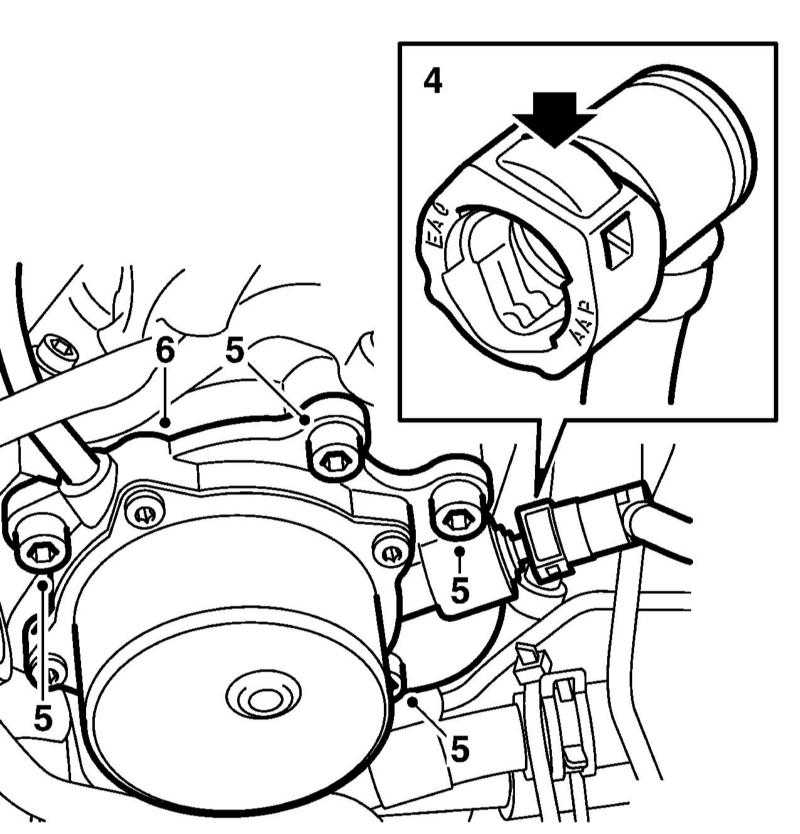

Шланг от усилителя тормозов имеет быстроразъёмное соединение (4).


10.7 Снятие и установка вакуумного насоса Saab 95 Снятие вакуумного насоса дизельного двигателя.
  1. Выверните болты (5) крепления вакуумного насоса (6) и снимите его.

Убедитесь, что направляющие втулки остались в корпусе насоса. Обратите внимание, что болты, вворачиваемые в направляющие втулки длиннее остальных.

  1. Установка производится в обратном порядке.
