Сааб 95. Снятие и установка промежуточного вала и его подшипника



Сааб 95. Снятие и установка промежуточного вала и его подшипника

Снятие и установка промежуточного вала и его подшипника

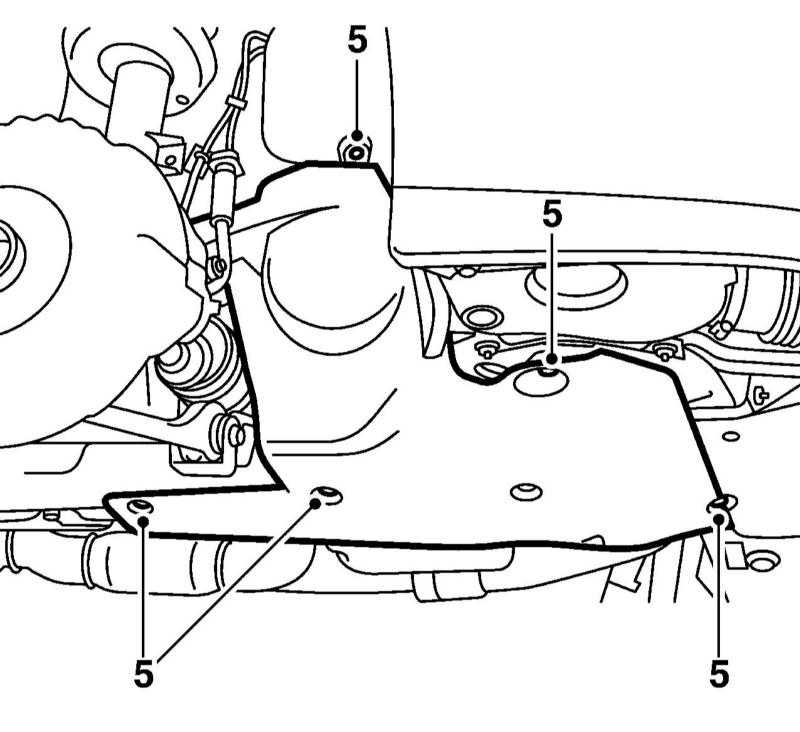

Ниже приводится описание для 4-цилиндровых бензиновых двигателей. Снятие и установка промежуточного вала и его подшипника на моделях с другими двигателями производится аналогично. На бензиновых моделях V6 дополнительно потребуется снять рукав охлаждения генератора, а на дизельных моделях V6 – боковой и нижние защитные кожухи двигательного отсека.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Укройте крылья защитными чехлами и отсоедините отрицательный провод от батареи.
  2. Поддомкратьте автомобиль и снимите правое переднее колесо.

4-цилиндровые двигатели

 ПОРЯДОК ВЫПОЛНЕНИЯ

9.3.3 Снятие и установка промежуточного вала и его подшипника Saab 95
  1. Снимите крышку ремня привода вспомогательных агрегатов.
  1. Снимите верхнюю крышку двигателя и хомут трубки ГУР.
  2. Вставьте клин между поддоном картера двигателя и подрамником и снимите верхний кронштейн двигателя.
  3. При помощи специального приспособления сожмите натяжитель ремня привода вспомогательных агрегатов и снимите ремень. Снимите натяжитель (см. Главу Двигатель).
  4. Выверните верхний болт крепления генератора (см. Главу Системы электрооборудования двигателя).
9.3.3 Снятие и установка промежуточного вала и его подшипника Saab 95

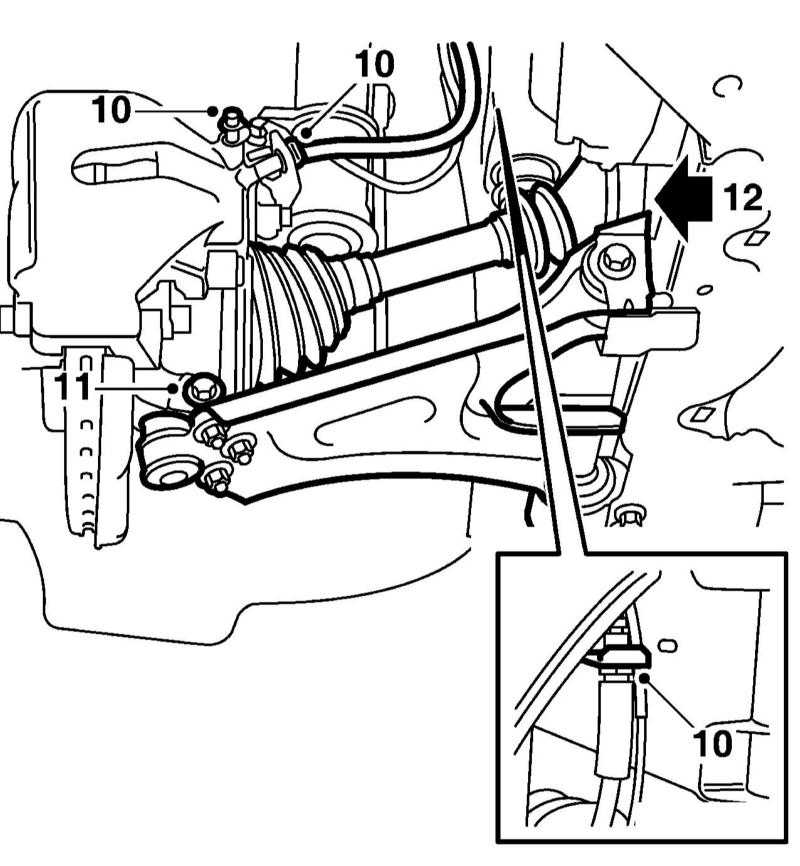

  1. Ослабьте хомут тормозного шланга и крепёж электропроводки ABS (10).
  1. Выверните болт (1) крепления рычага подвески к поворотному кулаку и выбейте молотком с мягким бойком приводной вал из промежуточного вала (12).
  2. Опустите рычаг подвески и закрепите его в этом положении при помощи деревянного бруска, установив его между рычагом и стойкой стабилизатора подвески.
  3. Поверните колесо влево для обеспечения лучшего доступа к приводному валу и выбейте его ещё дальше, если необходимо. Затем потяните за стойку подвески и опустите приводной вал на рычаг подвески.
  4. Отдайте гайки крепления электропроводки генератора и выверните нижний болт его крепления. Уберите генератор в сторону.
  5. Выверните болты (20 и 15) крепления кронштейна подшипника промежуточного вала (21 и 16), снимите кронштейн с направляющих и извлеките промежуточный вал из трансмиссии.

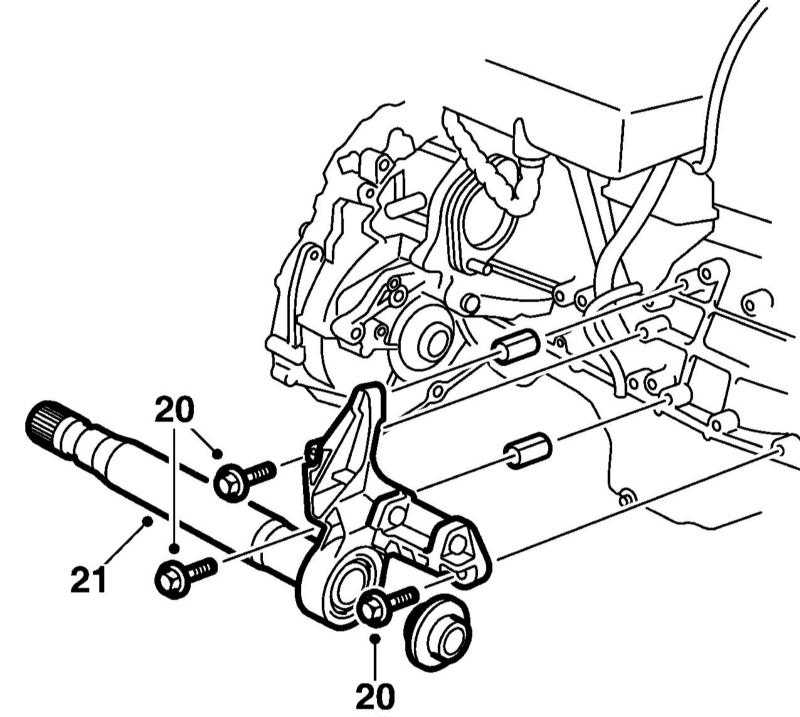

9.3.3 Снятие и установка промежуточного вала и его подшипника Saab 95 Крепёж кронштейна подшипника промежуточного вала на бензиновых моделях.

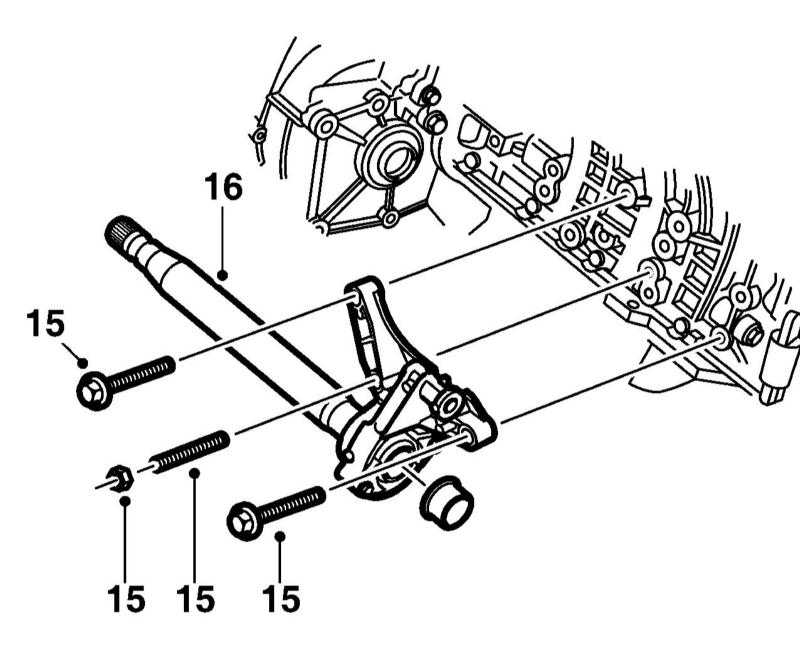

9.3.3 Снятие и установка промежуточного вала и его подшипника Saab 95 Крепёж кронштейна подшипника промежуточного вала на дизельных моделях.

При этом из трансмиссии будет вытекать масло.

  1. Замените сальник промежуточного вала в трансмиссии (см. Главу Ручная коробка переключения передач).
  2. При необходимости замены подшипника закрепите вал в тисках и снимите маленькое стопорное кольцо.

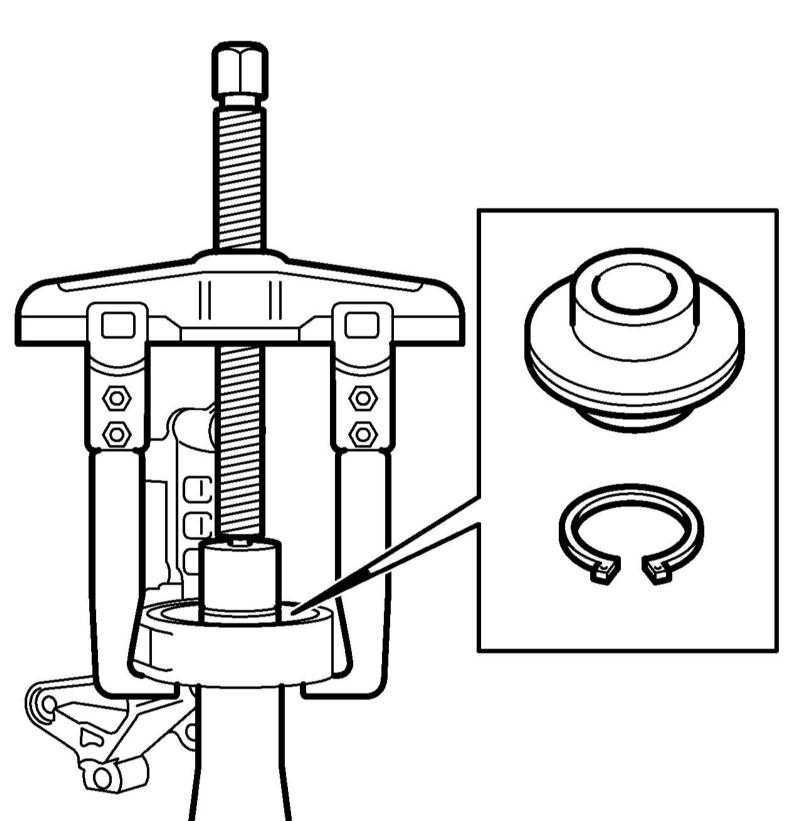

9.3.3 Снятие и установка промежуточного вала и его подшипника Saab 95 Замена подшипника промежуточного вала на бензиновых моделях.

На дизельных моделях снимите держатель подшипника и стопорное кольцо.

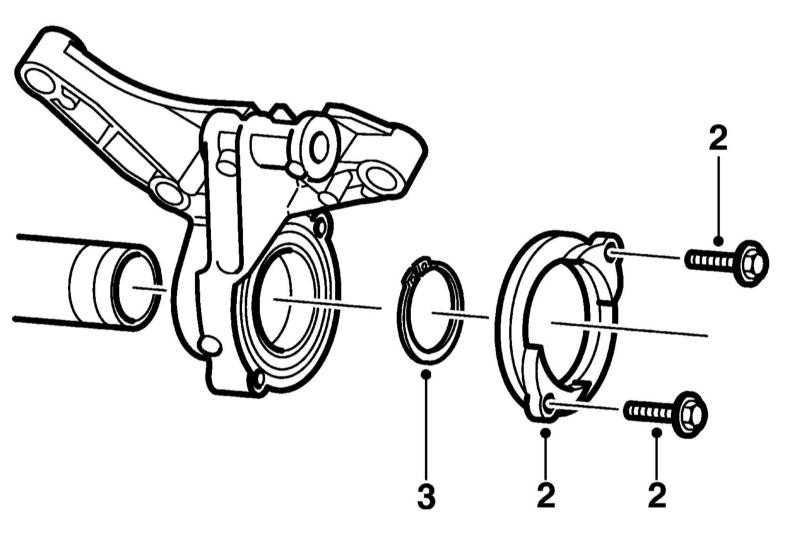

9.3.3 Снятие и установка промежуточного вала и его подшипника Saab 95 Замена подшипника промежуточного вала на дизельных моделях.
  1. При помощи специального приспособления выпрессуйте вал из подшипника, снимите большое стопорное кольцо (только на бензиновых моделях) и выпрессуйте подшипник из кронштейна.
  2. Установка производится в обратном порядке. Перед установкой вала в трансмиссию убедитесь, что он чистый.
