Сааб 95. Снятие и установка педали тормоза



Сааб 95. Снятие и установка педали тормоза

Снятие и установка педали тормоза

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сдвиньте передние сиденья как можно дальше и снимите компоненты, указанные на иллюстрации Обеспечение доступа к главному цилиндру сцепления.
  2. Разъедините разъём электропроводки двигателя и снимите его держатель с переборки двигательного отсека.
10.6 Снятие и установка педали тормоза Saab 95

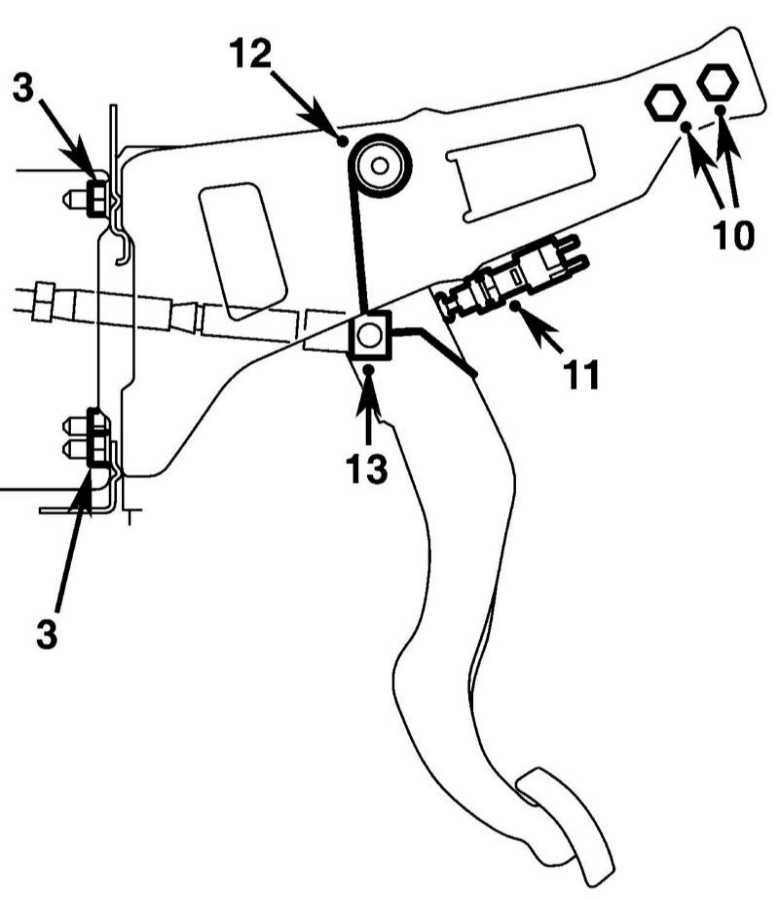

  1. Отдайте гайки крепления кронштейна усилителя тормозов/сборки педалей (3) и снимите нижнюю секцию панели приборов.
10.6 Снятие и установка педали тормоза Saab 95

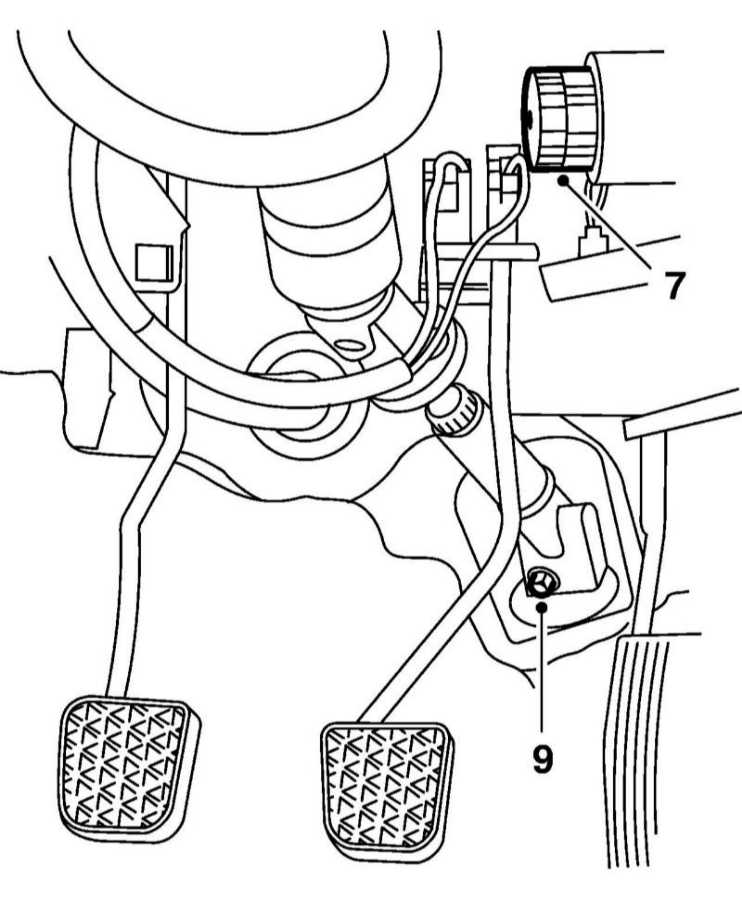

  1. Снимите шаговый мотор (7) и ослабьте шарнир рулевого вала (9) не разбирайте шарнир.
  1. Выверните болты (10) крепления сборки педалей к сборке рулевой колонки и разъедините разъём (11) датчика положения педали тормоза.
  2. Отцепите от педали возвратную пружину (12), снимите стопорное кольцо и извлеките ось педали (13).
  3. Снимите сборку педали.
  4. Установка производится в обратном порядке.
