Снятие и установка задней крышки ремня привода ГРМ

Описание снятия и установки ремня привода ГРМ и его передней крышки приведено в Разделе Снятие и установка головок цилиндров и приводных ремней.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите ремень привода ГРМ.
  2. Выверните пробку над зубчатым колесом ТНВД и вверните винт М6, чтобы зафиксировать его.
3.6.2 Снятие и установка задней крышки ремня привода ГРМ Saab 95

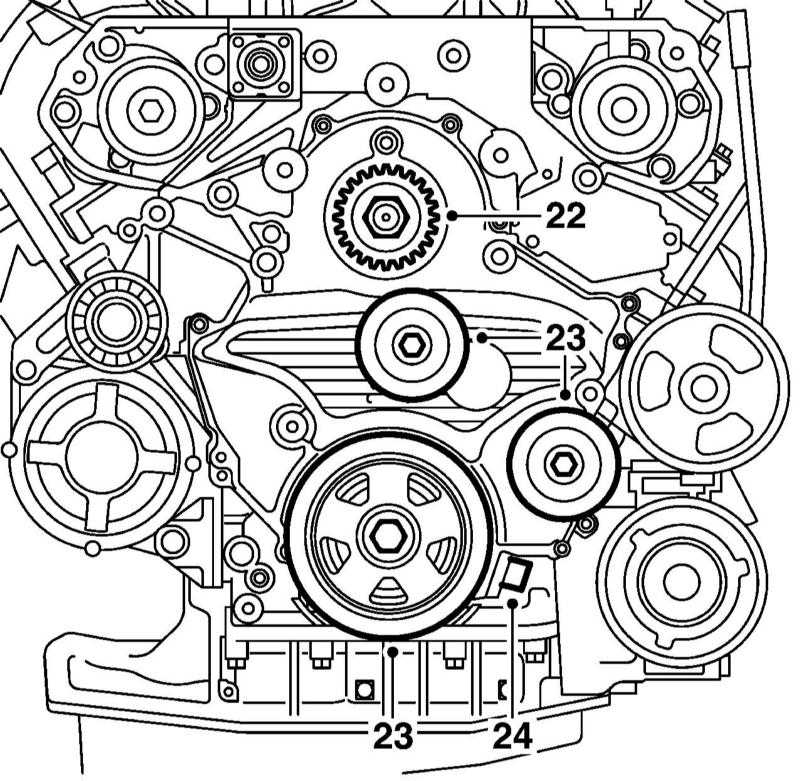

  1. Снимите зубчатое колёсо ТНВД (22 на иллюстрации), шкив (23) коленчатого вала и разъедините разъём (24) датчика CKP.
3.6.2 Снятие и установка задней крышки ремня привода ГРМ Saab 95

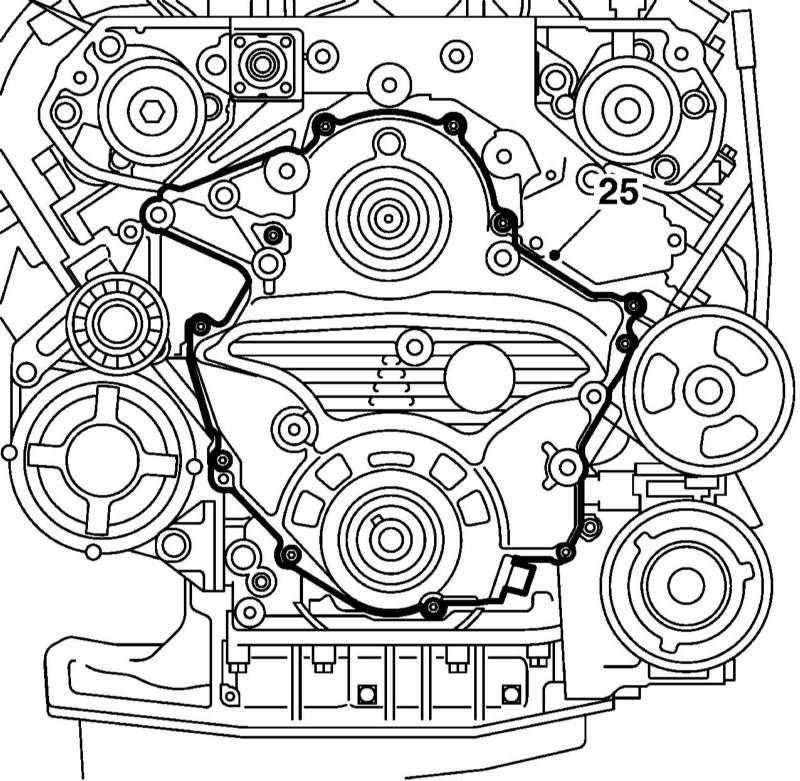

  1. Снимите заднюю крышку ремня привода ГРМ, извлеките из неё сальники и очистите её сопрягаемые поверхности от прокладочных материалов.
3.6.2 Снятие и установка задней крышки ремня привода ГРМ Saab 95

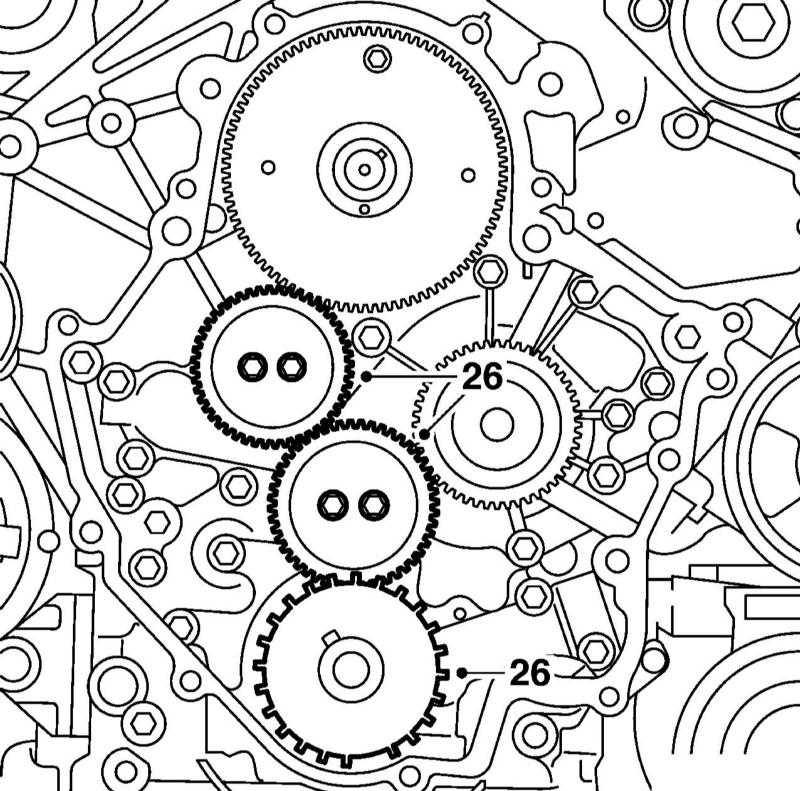

  1. Снимите с коленчатого вала ротор датчика CKP и две промежуточные шестерни ТНВД.
3.6.2 Снятие и установка задней крышки ремня привода ГРМ Saab 95

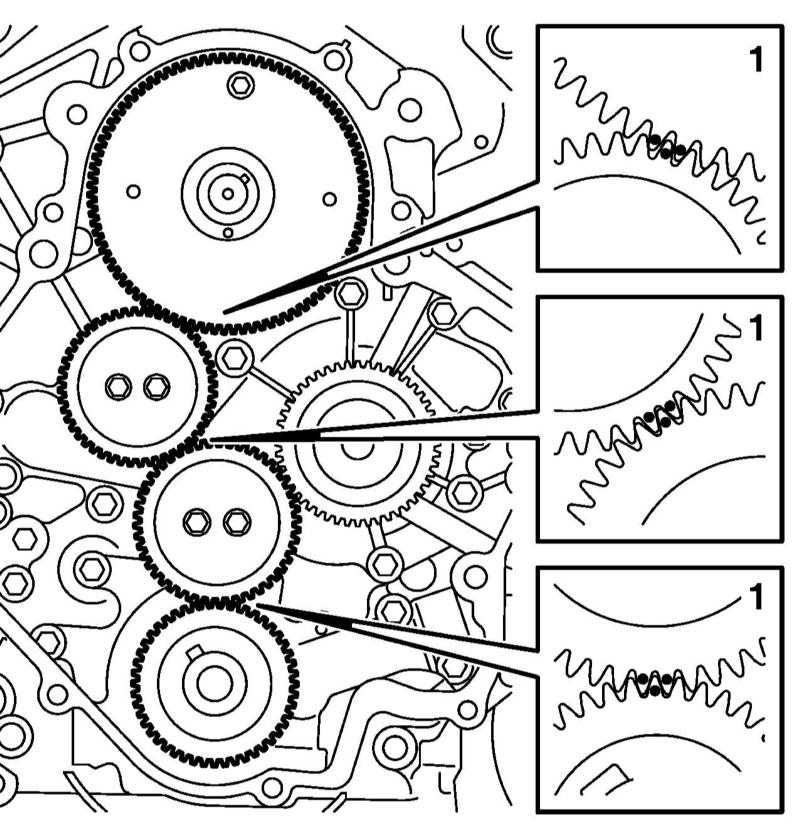

  1. Установите шестерни привода ТНВД так, чтобы метки на них совпадали.
  1. Установите снимавшиеся компоненты в последовательности, обратной последовательности демонтажа компонентов. При установке задней крышки ремня привода ГРМ нанесите на её сопрягаемые поверхности герметик (№ 87 81 841 по каталогу Saab).
