Разборка и сборка клапанного механизма
|
|
Ниже описывается метод снятия клапанов со снятой головки цилиндров (см. Раздел Снятие и установка впускного трубопровода, ремня привода ГРМ и головок цилиндров). Снятие компоненты следует располагать таким образом, чтобы затем их можно было установит на прежние места. Ремонтные размеры компонентов головки цилиндров указаны в Спецификациях. Процедуры ремонта не рассматриваются ввиду их типичности.
|
|
|
Не допускается повреждение цилиндрических поверхностей, сопрягаемых с толкателями клапанов.
|
|
|
- Снимите головку цилиндров (см. Раздел Снятие и установка впускного трубопровода, ремня привода ГРМ и головок цилиндров). Для снятия впускных клапанов снимите соответствующий распределительный вал и толкатели, действуя аналогично снятию выпускного вала, описанному при снятии головки цилиндров.
- Установите защитные втулки на место толкателей.

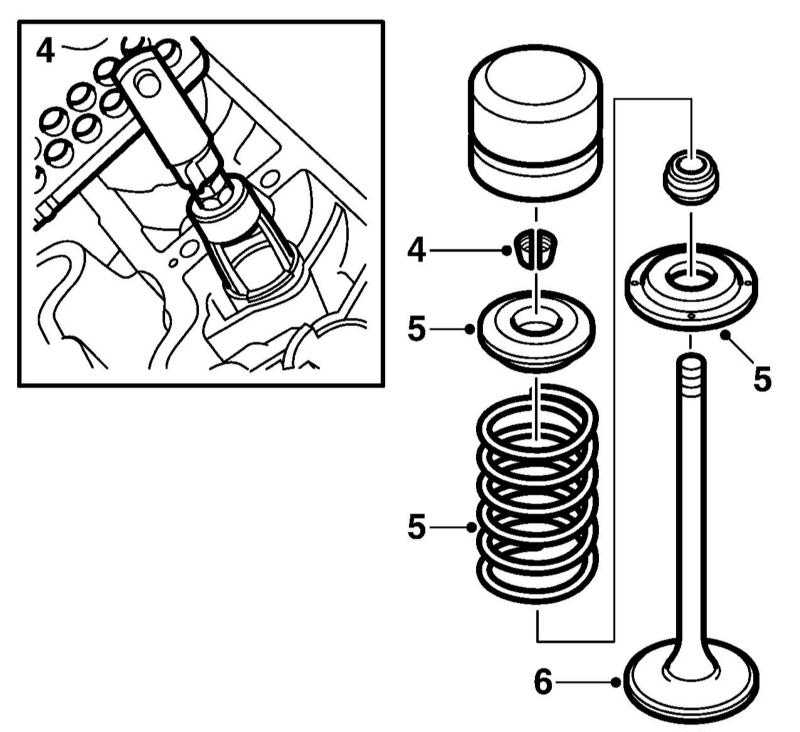

- Сожмите клапанную пружину при помощи специального приспособления и снимите с клапана сухари (4 на иллюстрации).
 |
4 — Сухари
5 — Пружина и её сёдла
6 — Тарелка клапана |
- Снимите тарелки пружины, пружину (5 на иллюстрации).
- Извлеките клапан из головки цилиндров.
- Снимите маслосъёмный колпачок с направляющей клапана.
- Измерьте размеры компонентов клапанного механизма. При необходимости замените дефектные части или произведите необходимые слесарные работы.
|
|
Замена направляющих клапанов не предусмотрена, при необходимости направляющие можно только проточить. Углы для обработки сёдел клапанов указаны в Спецификациях.
|
- Повреждённые маслосъёмные колпачки замените.
- Установка производится в обратной последовательности.
|
|
