Сааб 95. Снятие и установка поддона картера и маслоотражательной пластины



Сааб 95. Снятие и установка поддона картера и маслоотражательной пластины

Снятие и установка поддона картера и маслоотражательной пластины

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Разъедините разъём электропроводки лямбда-зонда (1 на иллюстрации) и разрежьте удерживающую его кабельную стяжку. Запомните маршрут прокладки электропроводки и отведите её вниз. Отдайте две верхние гайки крепления передней секции выпускной трубы к турбокомпрессору.
3.5.5 Снятие и установка поддона картера и маслоотражательной пластины Saab 95

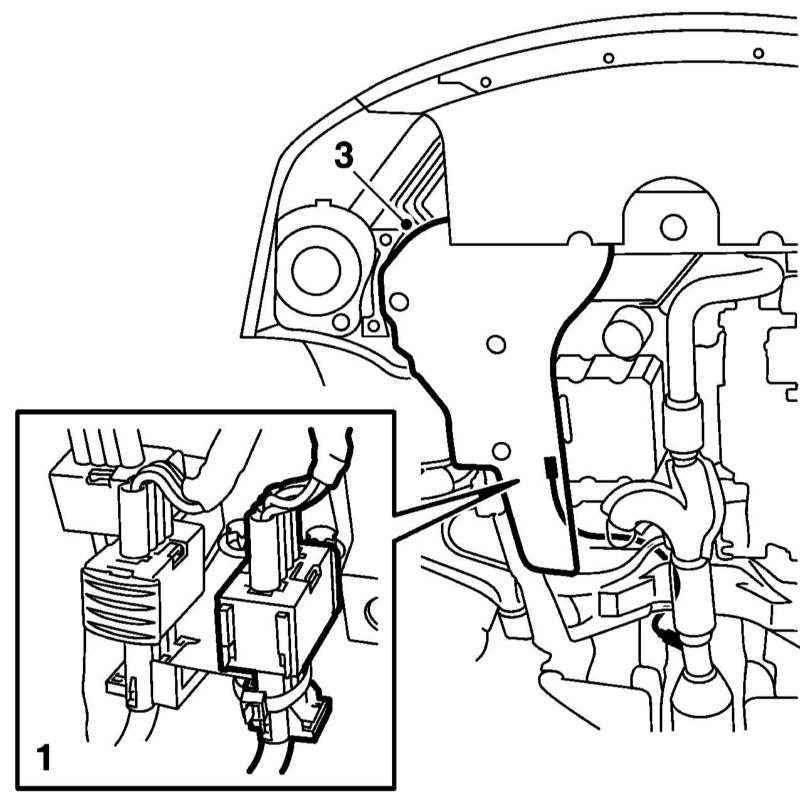

Разъём (1) лямбда-зонда и секция защитного кожуха (3).

  1. Поддомкратьте автомобиль и установите его на подпорки. Снимите нижнюю заднюю секцию защитного кожуха двигателя (3 на иллюстрации).
  2. Снимите переднюю секцию выпускной трубы.
3.5.5 Снятие и установка поддона картера и маслоотражательной пластины Saab 95

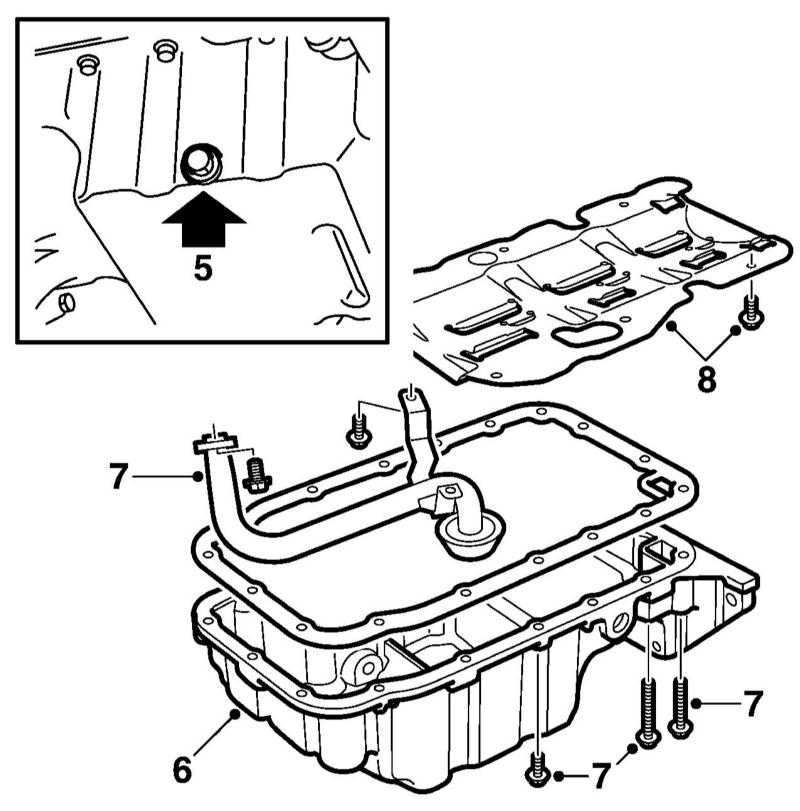

  1. Спустите двигательное масло (5 на иллюстрации), отдайте болты крепления поддона картера (6) и снимите его.
  1. Снимите маслозаборник (7 на иллюстрации) с уплотнительным кольцом и маслоотражательную пластину (8).
  2. Установка производится в обратном порядке. Предварительно очистите сопрягаемые поверхности. Если уплотнительное кольцо маслозаборника повреждено, используйте новое. На резьбу болтов крепления маслоотражательной пластины, маслозаборника и поддона картера нанесите фиксирующий герметик. Затягивайте крепёж с требуемыми усилиями.
