Dacia Pick-Up 1304/1305/1307. Service manual - part 145

89

ELECTRICAL DIAGRAMS

89 - 19

225

DIAGNOSIS PLUG

   89 - 95

226

RIGHTS HEADLIGHT

   89 - 102

227

LEFT HEADLIGHT

   89 - 102

228

IDLE MOTION REGULATOR

   89 -  92

230

FOG LIGHTS RELAY

   89 - 123

231

FOG LIGHTS CONTROL RELAY

   89 - 107

234

GMV RÃCIRE COOLING CONTROL RELAY

   89 - 111

236

FUEL PUMP CONTROL RELAY







89 -  96

238

MAIN RELAY

   89 -  97

244

WATER INJECTION

TEMPERATURE SENSOR

   89 -  95

247

BOARD PANEL

   89 - 117

250

VEHICLE SPEED TRANSDUCER

   89 - 136

251

WATER THERMO-CONTACT

   89 - 110

255

RIGHT FRONT

 SIGNALISATION LIGHT

   89 - 102

256

RIGHT FRONT

 SIGNALISATION LIGHT

   89 - 103

262

GMV  COOLING





 89 - 111

267

RIGHT FRONT

SIDE SIGNALISATION LIGHT

   89 - 103

268

LEFT FRONT  SIDE SIGNALISATION LIGHT





 89 - 103

271

WATER TEMPERATURE TRANSMITTER

   89 - 117

272

AIR TEMPERATURE SENSOR/INJECTOR

   89 -  92

298

CLIMATE CONTROL LIGHTING

   89 - 128

326

SPEED OVER-LIMIT

 INDICATOR RELAY  (120 km/h)

   89 - 136

329

RIGHT FRONT CEILING LIGHT

   89 - 137

333

DRYVER SAFETY BELT CONTACTOR

   89 - 138

335                GMV CLIMATE CONTROL RELAY

   89 - 122

371                CANISTER PURGING VALVE

   89 -  94

411

 A.C. PRESSURE GAUGE

  (PRESSURE ROD)

   89 - 109

474

 A.C. RELAY  (board)

   89 - 122

484

 4x4 COUPLING ELECTRO-V

ALVE

   89 - 135

478

 4x4 CONTACTOR

   89 - 135

584

 A.C. COMPRESSOR CLUTCH CONTROL

 RELAY







89 -  97

597

ENGINE  RELAYS AND  SAFETY FUSES BOX

   89 -  98

654

ANTI-STARTER RECEPTOR

   89 - 106

720

A.C. STOPPING RELA

Y





 89 - 107

778

IGNITION COIL

   89 -  93

797

OXYGEN ROD

   89 -  94

1016

COCKPIT FUSES BOX

   89 - 115

1091

I.C.P. BRAKING SYSTEM

   89 - 104

1155

4x4 WITNESS CONTROL RELAY

   89 - 134

1187

VACUUM CAPSULE  CONT

ACT

   89 - 134

1335

FRONT ASHTRAY LIGHTING

   89 - 124

WIRE FUNCTIONS INDEX IN CONNECTORS AND COUPLINGS

89

ELECTRICAL DIAGRAMS

89 - 20

R 9

ADDITIONAL FRONT WIRES COUPLING/ADDITIONAL BOARD P

ANEL

       89 -158

R 25

FRONT WIRES COUPLING /BA

TTERY

       89 -153

R 67

ADITTIONAL  FRONT WIRES C

OUPLING/ADITTIONAL  FRONT  DIAVIA

       89 -159

R 82

ADITTIONAL BOARD P

ANEL WIRE COUPLING/AC CONTROL

       89 -157

R 93

ADITTIONAL BOARD P

ANEL WIRE  COUPLING//GMV 2 COCKPIT

       89 -156

R 99

AIR  HEATER SWITCH WIRE COUPLING /

AIR HEATER MOTOR

       89 -142

R 106

FRONT WIRE COUPLING/WINDSCREEN

WIPER

       89 -154

R 107

FRONT WIRE COUPLING/ BOARD P

ANEL

       89 -146

R 111

BOARD  PANEL WIRE COUPLING/AIR HEA

TER

       89 -155

R 112

FRONT WIRE COUPLING/DECODER U.C.E.

       89 -143

R 122

REAR  WIRE COUPLING/FOG LIGHTS

       89 -163

R 212

FRONT WIRE COUPLING /ENGINE







    89 -160

R 265

FRONT/REAR WIRE COUPLING

       89 -151

R 318

FRONT WIRE COUPLING

/BOARD PANEL

       89 -144

MA

FRONT RIGHT BODY ELECTRIC MASS

MB

FRONT LEFT BODY ELECTRIC MASS

OBSERVATION:
- connectors and couplings are represented backwards (from wires forward);
- some electric components are not connected to the vehicle wiring by means of multi-way

connectors, but by means of protected individual plugs. For illustrating the type of the respective
plug, the following symbols are to be used:

Plug mother 6mm

Plug father 6mm

Plug mother

 broach Φ 3mm

Plug father broach

 Φ 3mm

Plug mother

 flag 6,3mm

Plug mother 8mm

WIRE FUNCTIONS INDEX IN CONNECTORS AND COUPLINGS

89

ELECTRICAL DIAGRAMS

89 - 21

WIRE FUNCTIOS IN CONNECTORS AND COUPLINGS

INJECTION U.C.E.

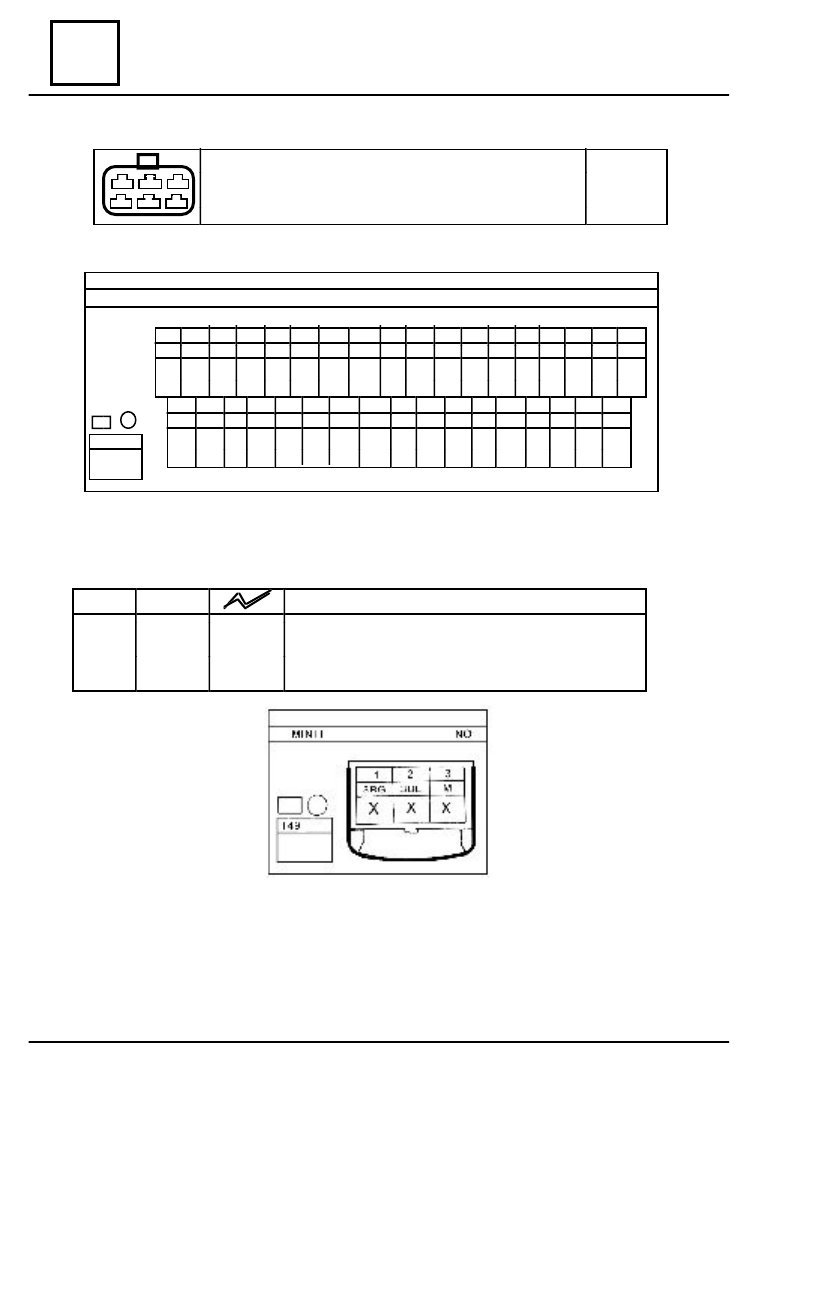

ENGINE WIRING

X75

03

 Position Section

Destination

1

1,5

3CV

CONTROL -   1-4 CYLINDERS IGNITION COIL

3

0,35

3BL

SIGNAL - ENGINE ROT

ATION > ROT

ATION SENSOR

4

0,75

HK

LINE K DIAGNOSIS SIGNAL

8

0,75

3AY

IDLE MOTION SWITCH M

ASS SIGNAL

9

0,5

3GK

UPSTREAM

OXYGENE ROD SIGNAL

    10

0,5

3GH

UPSTREAM OXYGENE ROD MASS

    11

0,75

3LW

SIGNAL + POTE

NTIOMETER   2

    12

0,75

3LS

SIGNAL + POTE

NTIOMETER   1

    13

0,75

3B

SIGNAL + AIR TEMPERATURE SENSOR

    14

0,75

3C

SIGNAL + W

ATER  TEMPERATURE SENSOR

    16

0,75

B

+ BATTERY

    17

1,0

3BR

SUPPLY + D.C.  >  MAIN RELAY

    18

0,5

ML

MASS

    19

1,5

3CW

CONTROL  -   2-3 CYLINDERS IGN

ITION COIL

    20

2,5

ML

MASS

    21

0,35

3BG

ENGINE ROT

ATION SIGNAL  >  ROTATION SENSOR

    22

0,5

49F

+ AIR CONDITIONING

CONTROL

    23

0,75

MB

MASS

    25

0,75

3AQ

SUPPLY + VALVE POTENTIOMETER

    27

1,5

NF

SENSORS MASS: WATER , AIR, POTENTIOM

ETER

    28

0,75

3AC

CONTROL  - FUEL PUMP RELAY

    29

0,75

3BB

CANISTER PURGING  VALVE CONTROL

    30

0,75

38R

CONTROL+  C

OMPRESSOR  CLUTCH

A.C.

    31

0,75

3FH

CONTROL - INJECTION DAMAGE

WITNESS

    32

1,0

3BU

CONTROL 1  IDLE MOTION  REGULATOR

    33

1,5

ML

MASS

    34

1,0

3BV

CONTROL 2 IDLE MOTION REGULATOR

    35

1,0

3AM

CONTROL - INJECTOR

89

ELECTRICAL DIAGRAMS

89 - 22

ENGINE WIRING

X75

03

M INTI

NO

         120

  18     17

  16      15      14      13        12       11     10      9         8        7        6        5      4       3      2        1



 ML 3BR    B                3C     3B   3LS    3LW 3GH 3GK  3AY                                HK  3BL            3CV

 N       G        R              X      X        X        X        N       X       X

                      X         X               X

 X          X    N      X        X       X       X      X     Vi-N              X        X   As-M   X     X       N      X

  35       34   33      32        31    30      29        28      27      26      25      24      23      22     21      20      19

3AM 3BV   ML 3BU 3FH 38R  3BB   3AC   NF                3AQ             MB  49F 3BG  ML  3CW

ROTATION SENSOR

Position Sectioning

Destination

1

0,35

3BG

ENGINE ROT

ATION SIGNAL > ROTATION  SENSOR

2

0,35

3BL

SIGNAL -ENGINE

ROTATION > ROT

ATION  SENSOR

3

0,35

M

SCREENING
