Митсубиси Каризма. Ремонт рулевой передачи
Разборка
Для разборки рулевого
механизма последовательно выполните следующие операции.

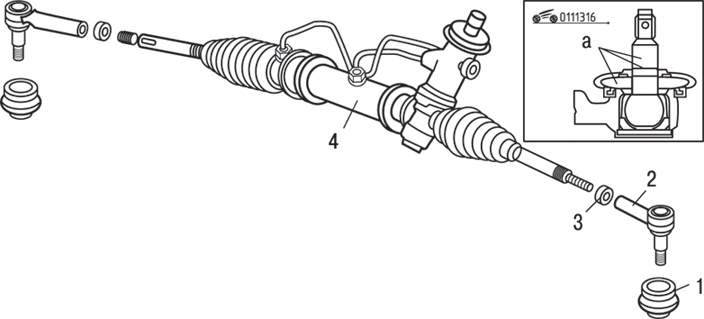

1. Снимите наконечник
рулевой тяги 2 (рис.
13.16). Для этого
предварительно ослабьте контргайку 3 наконечника, затем отверните
наконечник от рулевой тяги.
2. Ослабьте хомуты и
снимите защитные чехлы 1.
Сборка
Сборка проводится в
последовательности, обратной снятию, с учетом следующего.
1. Отрегулируйте общий
момент, который необходимо приложить для проворачивания ведущей шестерни
рулевой передачи, для чего закрепите рулевой механизм в тисках.
2. Установите рейку в
центральное положение. Затяните крышку упора рейки моментом 15 Н•м.
3. В нейтральном
положении поверните шестерню специальным ключом по часовой стрелке на
один оборот за 4–6 с (см. рис.
13.14). Отверните
крышку упора рейки на 30–60° и отрегулируйте момент проворачивания до
номинального значения.
4. Для проверки общего
момента, который необходимо приложить для проворачивания ведущей
шестерни, при помощи специального ключа вращайте шестерню рулевой
передачи в пределах одного оборота в течение 4–6 с (рис.
13.14).
Номинальное значение составляет 0,6–1,3 Н•м (отклонение – 0,4 Н•м).
5. После окончания
регулировки затяните контргайку крышки упора рейки.
6. Заполните
внутреннюю полость защитного чехла универсальной смазкой.
7. Смажьте
уплотнительную кромку защитного чехла герметиком ЗМ ATD №8661.
8. С помощью
специального инструмента установите защитный чехол на палец шарового
соединения наконечника рулевой тяги (рис.
13.17).
9. Заверните левый и
правый наконечники рулевых тяг до размера, указанного на рис.
13.18, и затяните
контргайки
