Митсубиси Каризма. Контрольная лампа индикации неисправности двигателя

При возникновении неисправности в любом из перечисленных ниже элементов системы распределенного впрыска (MPI) в комбинации приборов загорается контрольная лампа индикации неисправности двигателя («CHECK ENGINE»). Если лампа продолжает гореть и при работающем двигателе, проверьте наличие кодов неисправностей.

Контрольная лампа индикации неисправности двигателя («СHECK ENGINE») загорается в случае неисправности следующих элементов системы впрыска топлива:

– электронного блока управления двигателем;

– датчика концентрации кислорода;

– датчика измерителя расхода воздуха;

– датчика температуры воздуха во впускном коллекторе;

– датчика положения дроссельной заслонки;

– датчика температуры охлаждающей жидкости;

– датчика положения коленчатого вала;

– датчика положения распределительного вала (DOHC);

– датчика атмосферного (барометрического) давления;

– датчика детонации;

– сигнала режима регулировки базового угла опережения зажигания;

– форсунки;

– катушки зажигания, силового транзистора (DOHC);

– системы иммобилайзера;

– электромагнитного вакуумного клапана (система TCL);

– электромагнитного атмосферного клапана (система TCL).

ПРЕДУПРЕЖДЕНИЕ

Контрольная лампа индикации неисправности двигателя («CHECK ENGINE») загорится даже в том случае, если будет замкнут на «массу» вывод регулировки угла опережения зажигания. Загорание контрольной лампы индикации неисправности двигателя в процессе установки базового угла опережения зажигания – не признак наличия неисправности

Митсубиси Каризма. Регулировка датчика-выключателя полностью закрытого положения дроссельной заслонки и датчика положения дроссельной заслонки (TPS) автомобилей без системы TCL

1. Подсоедините к диагностическому разъему прибор MUT-II.

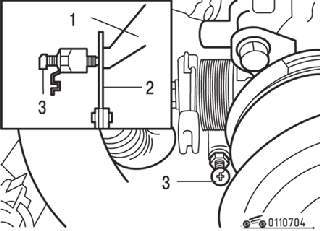

Установка плоского щупа толщиной 0,65 мм между винтом заводской регулировки частоты вращения холостого хода (Fixed SAS) и рычагом дроссельной заслонки

Рис. 7.4. Установка плоского щупа толщиной 0,65 мм между винтом заводской регулировки частоты вращения холостого хода (Fixed SAS) и рычагом дроссельной заслонки: 1 – рычаг дроссельной заслонки; 2 – плоский щуп; 3 – винт регулировки частоты вращения холостого хода

2. Вставьте плоский щуп толщиной 0,65 мм между винтом заводской регулировки частоты вращения холостого хода (Fixed SAS) и рычагом дроссельной заслонки (рис. 7.4).

3. Поверните ключ зажигания в положение «ON» («ВКЛ.»), но не пускайте двигатель.

4. Ослабьте болт крепления датчика положения дроссельной заслонки и поверните датчик против часовой стрелки до упора.

5. Убедитесь в том, что в этом положении датчик-выключатель полностью закрытого положения дроссельной заслонки включен.

6. Медленно поворачивая датчик по часовой стрелке, найдите положение, при котором датчик-выключатель полностью закрытого положения дроссельной заслонки выключается. После этого надежно затяните болт крепления датчика положения дроссельной заслонки в данном положении.

7. Проверьте выходное напряжение датчика положения дроссельной заслонки (TPS). Номинальное значение составляет 400–1000 мВ.

8. В случае отклонений напряжения от номинального значения проверьте датчик положения дроссельной заслонки (TPS) и его цепи (жгут проводов).

9. Выньте плоский щуп.

10. Поверните ключ зажигания в положение «OFF» («ВЫКЛ.»).

11. Отсоедините прибор MUT-II
