Митсубиси Каризма. Проверка и регулировка зазоров в приводе клапанов (SOHC) двигателя 4G9







1. Пустите двигатель и прогрейте его до температуры охлаждающей жидкости 80–95 °С.
2. Для облегчения проверки выверните все свечи зажигания.
3. Снимите крышку головки блока цилиндров.
4. Поверните коленчатый вал по часовой стрелке до совмещения метки на шкиву с меткой «Т» шкалы на нижней крышке ремня привода газораспределительного механизма (ГРМ).
5. Покачайте рукой вверх-вниз коромысла клапанов 1-го и 4-го цилиндров, чтобы определить, в каком цилиндре поршень находится в ВМТ в такте сжатия. В случае наличия зазоров между коромыслами клапанов и впускными и выпускными клапанами одного из цилиндров поршень данного цилиндра находится в ВМТ в такте сжатия.


Рис. 3.4. При установке поршня 1-го цилиндра в ВМТ измерьте зазор клапанов, указанных белыми стрелками, а после установки поршня 4-го цилиндра в ВМТ измерьте зазор клапанов, указанных черными стрелками: А – сторона впускных клапанов; В – сторона выпускных клапанов




6. Если в ВМТ такта сжатия находится поршень 1-го цилиндра, необходимо проверить и отрегулировать зазоры в приводе клапанов, показанных белой стрелкой на рис. 3.4; если в ВМТ такта сжатия находится поршень 4-го цилиндра, регулировка проводится на коромыслах, показанных черной стрелкой на рис. 3.4.
7. Измерьте зазор в приводе клапанов.
8. Если зазор не соответствует требуемому значению, ослабьте контргайку регулировочного болта коромысла и отрегулируйте зазор, измеряя его с помощью измерительного щупа и вращая регулировочный болт.
9. Номинальный зазор в приводе клапана (на горячем двигателе):
– впускной клапан 0,20 мм;
– выпускной клапан 0,30 мм.
10. Удерживая отверткой (от проворачивания) регулировочный болт, затяните контргайку моментом 9 Н•м.
11. Поверните коленчатый вал на 360° до совпадения метки на шкиву с меткой «Т» на шкале нижней крышки ремня привода ГРМ.
12. Отрегулируйте зазоры в приводе остальных клапанов, как указано ранее.
13. Установите крышку головки блока цилиндров.
14. Вверните свечи зажигания и затяните их моментом 25 Н•м.







Митсубиси Каризма. Проверка и регулировка угла опережения зажигания (SOHC) двигателя 4G9







1. Подготовьте автомобиль к проверке (прогрейте двигатель до нормальной рабочей температуры охлаждающей жидкости).
2. Отсоедините 2-контактный разъем от распределителя зажигания, подключите к нему специальный инструмент (жгут тестовых проводов MB 991348). Все выводы должны быть подсоединены.
3. Подсоедините тахометр к выводу «12» разъема распределителя.


        ПРЕДУПРЕЖДЕНИЕ
Не используйте MUT-II. Если подсоединить его к диагностическому разъему, то он покажет текущий угол опережения зажигания, а не базовый.


4. Установите стробоскоп в соответствии с инструкцией по его эксплуатации.
5. Пустите двигатель и дайте ему поработать на холостом ходу.
6. Проверьте частоту вращения холостого хода, которая должна соответствовать номинальному значению.
7. Выключите зажигание.
8. Извлеките водонепроницаемую заглушку из разъема коричневого цвета регулировки базового угла опережения зажигания.

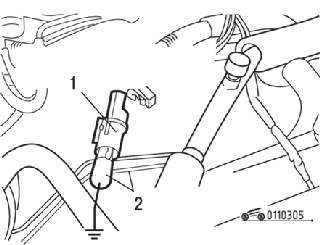

Рис. 3.5. Использование провода с разъемом типа «крокодил» для соединения вывода разъема с «массой» при регулировке базового угла опережения: 1 – разъем коричневого цвета регулировки базового угла опережения зажигания; 2 – провод с зажимом типа «крокодил»




9. С помощью провода с зажимом типа «крокодил» соедините вывод разъема регулировки базового угла опережения с «массой» (рис. 3.5).


        ПРЕДУПРЕЖДЕНИЕ
Соединение с «массой» этого разъема переводит двигатель на режим работы с базовым углом опережения зажигания.


10. Пустите двигатель и дайте ему поработать на холостом ходу.
11. Проверьте значение базового угла опережения зажигания, которое должно находиться в пределах 5°±2° до ВМТ.
12. Если значение базового угла опережения зажигания не соответствует номинальному, ослабьте болт крепления распределителя зажигания и отрегулируйте угол опережения зажигания, поворачивая корпус распределителя.
13. После регулировки затяните болт крепления распределителя зажигания моментом 24 Н•м.
14. Остановите двигатель, отсоедините разъем типа «крокодил» провода от вывода разъема регулировки угла опережения зажигания и вставьте в разъем водонепроницаемую заглушку.
15. Пустите двигатель и проверьте угол опережения зажигания, который должен быть равен 10° до ВМТ.


        ПРЕДУПРЕЖДЕНИЯ
Даже при нормальном режиме работы двигателя угол опережения зажигания изменяется в пределах ±7°.
При увеличении высоты над уровнем моря угол опережения автоматически превышает приблизительно на 5° номинальное значение, равное 10° до ВМТ.















Митсубиси Каризма. Проверка и регулировка угла опережения зажигания (DOHC) двигателя 4G9





1. Подготовьте автомобиль к проверке (прогрейте двигатель до нормальной рабочей температуры охлаждающей жидкости).


Рис. 3.6. Расположение разъема (1) тахометра




2. Вставьте канцелярскую скрепку со стороны проводов в одноконтактный разъем тахометра, как показано на рис. 3.6.
3. Подсоедините тестовый провод тахометра для снятия напряжения первичной цепи к установленной в разъем скрепке.


        ПРЕДУПРЕЖДЕНИЕ
Не используйте MUT-II. Если подсоединить его к диагностическому разъему, он покажет текущий, а не базовый угол опережения зажигания.


4. Установите стробоскоп в соответствии с инструкцией по его эксплуатации.
5. Пустите двигатель и дайте ему поработать на холостом ходу.
6. Проверьте частоту вращения холостого хода, которая должна быть (800±100) мин-1
7. Выключите зажигание.
8. Извлеките водонепроницаемую заглушку из разъема коричневого цвета регулировки базового угла опережения зажигания.


Рис. 3.5. Использование провода с разъемом типа «крокодил» для соединения вывода разъема с «массой» при регулировке базового угла опережения: 1 – разъем коричневого цвета регулировки базового угла опережения зажигания; 2 – провод с зажимом типа «крокодил»




9. С помощью провода с разъемом типа «крокодил» соедините вывод разъема регулировки базового угла опережения с «массой» (см. рис. 3.5).


        ПРЕДУПРЕЖДЕНИЕ
Соединение с «массой» этого разъема переводит двигатель на режим работы с базовым углом опережения зажигания.


10. Пустите двигатель и дайте ему поработать на холостом ходу.
11. Проверьте значение базового угла опережения зажигания, которое должно находиться в пределах 5°±3° до ВМТ.
12. При несоответствии базового угла опережения зажигания номинальному значению проверьте состояние системы распределенного впрыска топлива (MPI).
13. Остановите двигатель, отсоедините разъем типа «крокодил» провода от вывода разъема регулировки угла опережения зажигания и вставьте в разъем водонепроницаемую заглушку.
14. Пустите двигатель и проверьте угол опережения зажигания, который должен быть равен 8° до ВМТ.


        ПРЕДУПРЕЖДЕНИЯ
Даже при нормальном режиме работы двигателя угол опережения зажигания изменяется в пределах ±7°.
При увеличении высоты над уровнем моря угол опережения автоматически увеличивается приблизительно на 5° сверх номинального значения, равного 8° до ВМТ.
