Митсубиси Каризма. Проверка и регулировка натяжения ремня привода генератора двигателя 4G9







Проверка



Рис. 3.1. Измерение прогиба ремня привода генератора: 1 – шкив привода генератора; 2 – шкив коленчатого вала; прогиб 8,0–10,5 мм



Используйте линейку или деревянный брусок для проверки натяжения ремня посередине между двумя шкивами, как показано на рис. 3.1. Затем нажмите в этой точке на ремень с усилием 98 Н, измерьте прогиб ремня и сравните его с номинальным значением.



Регулировка

1. Ослабьте гайку шарнирного крепления генератора.



Рис. 3.2. Расположение стопорного (1) и регулировочного (2) болтов для регулировки натяжения ремня привода генератора



2. Ослабьте стопорный болт (рис. 3.2).

3. Вращая регулировочный болт генератора, отрегулируйте натяжение и прогиб ремня до номинальных значений.

4. Затяните стопорный болт моментом 23 Н•м.

5. Затяните гайку шарнирного крепления генератора моментом 44 Н•м.

6. Затяните регулировочный болт моментом 6 Н•м.

Митсубиси Каризма. Проверка и регулировка натяжения ремня привода насоса усилителя рулевого управления и компрессора кондиционера двигателя 4G9

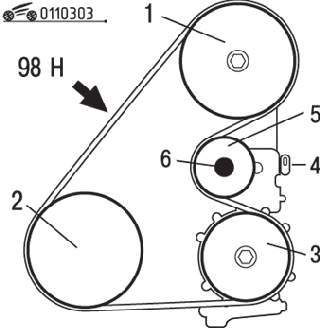

Рис. 3.3. Измерение прогиба ремня привода насоса усилителя рулевого управления и компрессора кондиционера: 1 – шкив насоса гидроусилителя рулевого управления; 2 – шкив коленчатого вала; 3 – шкив компрессора кондиционера; 4 – регулировочный болт; 5 – шкив натяжителя; 6 – болт крепления шкива натяжителя



1. С помощью специального инструмента проверьте натяжение ремня в точке посередине между шкивами коленчатого вала и насоса гидроусилителя рулевого управления (рис. 3.3).

2. Затем нажмите на ремень в этой точке с силой 98 Н, измерьте прогиб ремня и сравните его с номинальным значением.

3. Если измеренные значения натяжения и прогиба ремня отличаются от номинальных, проведите регулировку следующим образом:

– ослабьте болт крепления шкива натяжителя 6;

– отрегулируйте натяжение (прогиб) ремня регулировочным болтом 4;

– затяните болт 6;

– проверьте натяжение и прогиб ремня и, если необходимо, повторите регулировку.



ПРЕДУПРЕЖДЕНИЕ Проверка проводится после проворачивания коленчатого вала по часовой стрелке (вращение вправо) на один или более оборотов.
