Митсубиси Каризма. Поддон картера DOHC двигателя 4G9
Снятие
1. Отсоедините
провод от отрицательной клеммы аккумуляторной батареи.
2. Слейте из
двигателя моторное масло.
3. Выньте
указатель уровня моторного масла.
4. Снимите
центральную балку.
5. Снимите нижний
защитный кожух.

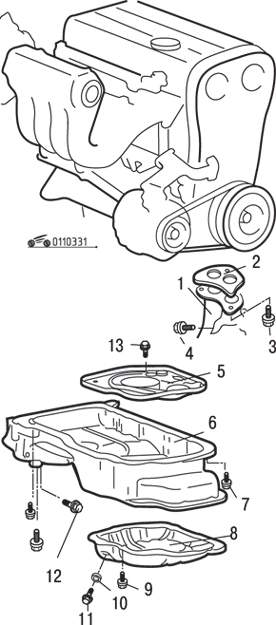

6. Отверните гайки
и снимите приемную трубу 1 (рис.
3.31) системы
выпуска отработавших газов и прокладку.
7. Используя
деревянный брусок, отделите нижнюю часть поддона картера после
отворачивания болтов крепления путем легкого постукивания по
деревянному бруску.
8. Отверните
пробку 11 и снимите уплотнительное кольцо 10.
9. Введите лезвие
отвертки с плоским шлицем в щель верхней части поддона картера
двигателя. Поворачивая отвертку, отделите поддон от блока цилиндров.
10. Отверните
болты и снимите маслоуспокоитель 5.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
1. Очистите поддон
керосином или подходящим растворителем и удалите грязь снаружи и
внутренние отложения. Очистите от остатков старой прокладки
привалочные поверхности поддона картера и блока цилиндров двигателя.
Проверьте, чтобы поверхности были чистые и сухие.
2. Установите
уплотнительное кольцо пробки сливного отверстия стороной с буртиком
к поддону.

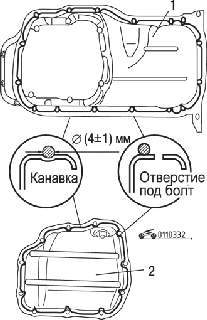

3. Нанесите
герметик в виде валика диаметром 4 мм на фланец верхней и нижней
частей поддона картера (рис.
3.32).

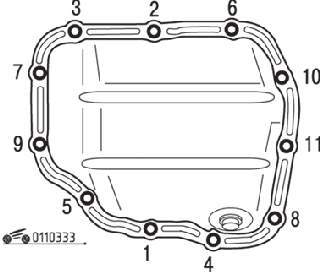

4. После нанесения
герметика затяните болты крепления нижней части поддона картера в
последовательности, показанной на рис.
3.33.
