Mercedes Classe C Coupe (2021). Manuale di istruzioni in italiano - 9





#

Fissare il portabagagli da tetto in corrispon‐

denza dei punti di fissaggio sotto le coper‐

ture

1

.

#

Attenersi alle istruzioni di montaggio del

costruttore del portabagagli da tetto.

#

Fissare il carico trasportato al portabagagli

da tetto.

Prese di corrente

Utilizzo della presa di corrente a 12 V

Requisiti

R

Sono ammessi solo apparecchi fino a un

massimo di 180 W (15 A).

A seconda dell'equipaggiamento, il veicolo

dispone delle seguenti prese di corrente a 12 V:

R

nello scomparto portaoggetti nella consolle

centrale anteriore

R

nello scomparto portaoggetti nella consolle

centrale nel vano posteriore

presa di corrente a 12 V nello scomparto portaog‐

getti nella consolle centrale anteriore (esempio)

#

Aprire il coperchio

1

della presa di cor‐

rente.

#

Inserire il connettore maschio dell'apparec‐

chio.

Se un apparecchio è collegato alla presa di cor‐

rente a 12 V, lasciare aperto il coperchio dello

scomparto portaoggetti.

Ricarica del telefono cellulare senza cavo e

collegamento all'antenna esterna

Avvertenze relative alla ricarica senza cavo

del telefono cellulare

&

AVVERTENZA Pericolo di lesioni in caso

di sistemazione non appropriata degli

oggetti

Se vengono riposti oggetti in modo inappro‐

priato all'interno dell'abitacolo, questi

potrebbero scivolare o essere scaraventati

via colpendo gli occupanti. In caso di inci‐

dente, inoltre, portabevande, vani portaog‐

getti aperti e supporti per telefoni cellulari

non sono sempre in grado di trattenere gli

oggetti che contengono.
Sussiste il pericolo di lesioni, in particolare in

caso di brusche frenate o improvvisi cambi di

direzione!

#

Riporre sempre gli oggetti in modo che

in tali casi o in situazioni analoghe non

possano essere proiettati all'interno

dell'abitacolo.

128 Sedili e custodia

#

Assicurarsi sempre che gli oggetti non

sporgano da vani portaoggetti, reti per

bagagli o reti portaoggetti.

#

Prima di iniziare la marcia chiudere i

vani portaoggetti muniti di dispositivo di

bloccaggio.

#

Riporre e fissare sempre gli oggetti

pesanti, rigidi, appuntiti, con spigoli vivi,

fragili o di grandi dimensioni all'interno

del bagagliaio/del vano di carico.

Attenersi alle avvertenze relative alla sistema‐

zione del carico sul veicolo.

&

AVVERTENZA Pericolo di incendio in

caso di posizionamento di oggetti nel

vano per telefono cellulare

Se si posizionano altri oggetti nel vano per

telefono cellulare, può sussistere un pericolo

di incendio.

#

Oltre al telefono cellulare, non posizio‐

nare altri oggetti nel vano per telefono

cellulare, in particolare oggetti di

metallo.

*

AVVERTENZA Danneggiamento di

oggetti in caso di posizionamento di

oggetti nel vano per telefono cellulare

Se vengono posizionati oggetti nel vano per

telefono cellulare, questi potrebbero subire

danni a causa dei campi elettromagnetici.

#

Non posizionare nel vano per telefono

cellulare carte di credito, skipass, sup‐

porti di memoria o altri oggetti sensibili

ai campi elettromagnetici.

*

AVVERTENZA Danneggiamento del vano

per telefono cellulare a causa di liquidi

Se nel vano per telefono cellulare penetrano

dei liquidi, questo può danneggiarsi.

#

Assicurarsi che nessun liquido penetri

nel vano per telefono cellulare.

Rispettare le seguenti indicazioni relative alla

ricarica senza cavo del telefono cellulare:

R

A seconda della dotazione del veicolo, il tele‐

fono cellulare viene collegato all'antenna

esterna del veicolo tramite il modulo di rica‐

rica.

R

Solo con l'accensione inserita sono disponi‐

bili la funzione di ricarica e il collegamento

senza cavo del telefono cellulare all'antenna

esterna del veicolo.

R

In determinate circostanze i telefoni cellulari

di piccole dimensioni non possono essere

ricaricati in qualsiasi punto del vano per tele‐

fono cellulare.

R

I telefoni cellulari di grandi dimensioni, che

non sono inseribili nel vano per telefono cel‐

lulare, potrebbero non essere ricaricabili o

collegabili all'antenna esterna del veicolo.

R

Durante la ricarica il telefono cellulare può

surriscaldarsi. Ciò può dipendere in partico‐

lare dalle applicazioni (app) attualmente

aperte in background.

R

Per una ricarica efficiente e un collegamento

corretto all'antenna esterna del veicolo è

opportuno rimuovere la guaina protettiva del

telefono cellulare. Fanno eccezione le guaine

protettive necessarie per la ricarica senza

cavo.

Sedili e custodia 129

Ricarica wireless del telefono cellulare

Requisiti

R

Il telefono cellulare è idoneo alla ricarica

senza cavo.
Un elenco dei telefoni cellulari compatibili è

reperibile al sito: https://www.mercedes-

benz-mobile.com/

#

Posizionare il telefono cellulare possibil‐

mente al centro del tappetino di appoggio

1

con il display rivolto verso l'alto.

Se nel sistema multimediale viene visualiz‐

zato il simbolo di ricarica, il telefono cellulare

viene ricaricato.

Le anomalie durante la ricarica vengono

visualizzate sul display multimediale.

%

Il tappetino di appoggio può essere rimosso

mediante la linguetta per effettuarne la puli‐

zia, ad esempio con acqua pulita e tiepida.

Montaggio/smontaggio dei tappetini

&

AVVERTENZA Pericolo di incidenti pro‐

vocati da oggetti presenti nel vano piedi

del conducente

Gli oggetti che si trovano nel vano piedi del

conducente possono limitare la corsa del

pedale o bloccare il pedale premuto.
Ciò compromette la sicurezza di esercizio e

di circolazione del veicolo.

#

Riporre in modo sicuro tutti gli oggetti

che si trovano a bordo del veicolo affin‐

ché non possano raggiungere il vano

piedi del conducente.

#

Montare i tappetini verificando sempre

che siano adeguatamente fissati e

seguendo le indicazioni al fine di garan‐

tire in ogni caso la presenza di uno spa‐

zio libero sufficiente per l'azionamento

dei pedali.

#

Non utilizzare tappetini privi di sistema

di fissaggio e non sovrapporre più tap‐

petini.

130 Sedili e custodia

#

Montaggio: spingere all'indietro il sedile cor‐

rispondente e inserire il tappetino nel vano

piedi.

#

Premere i pulsanti a pressione

1

sui rispet‐

tivi supporti

2

.

#

Regolare il sedile corrispondente.

#

Smontaggio: estrarre il tappetino dai sup‐

porti

2

.

#

Estrarre il tappetino.

Sedili e custodia 131

Illuminazione esterna

Avvertenze relative alla commutazione delle

luci durante i viaggi all'estero

Veicoli con fari a LED statici: la commutazione

dei fari non è necessaria. I requisiti di legge ven‐

gono soddisfatti anche nei Paesi con circola‐

zione sul lato della carreggiata opposto.

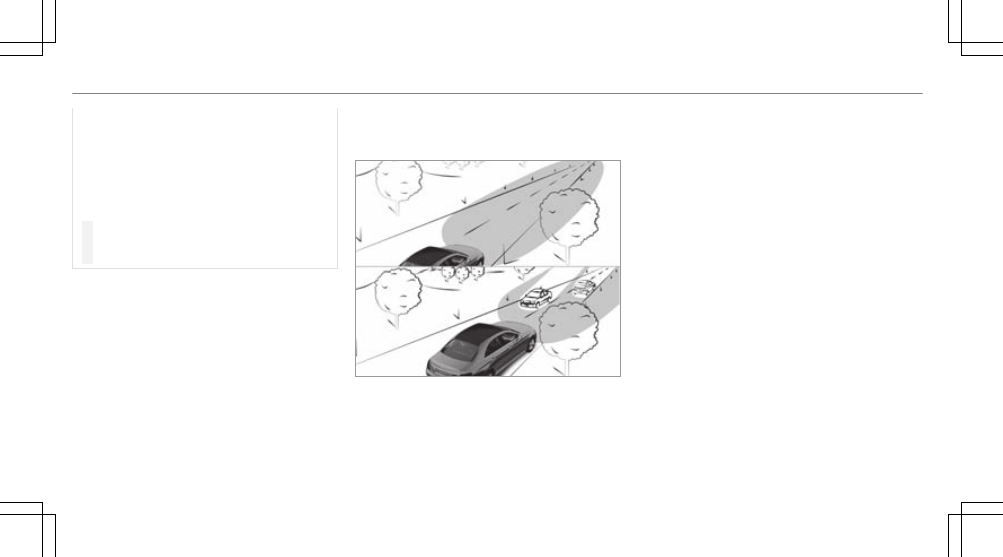

Veicoli con Intelligent Light System: nei Paesi

in cui si circola sul lato opposto della carreggiata

è necessario commutare i fari su luce anabba‐

gliante simmetrica prima di oltrepassare il con‐

fine (

/

pagina 139).

Dopo la commutazione:

R

i veicoli provenienti in senso contrario non

vengono abbagliati

R

il lato della carreggiata viene illuminato con

una portata inferiore in profondità e in

altezza

R

le funzioni "Modalità di illuminazione per

autostrada" e "Modalità di illuminazione dei

fendinebbia ampliata" non sono disponibili.

Al ritorno è necessario commutare nuovamente

su luce anabbagliante asimmetrica.

Avvertenze relative ai sistemi di illumina‐

zione e al loro azionamento responsabile

I diversi sistemi di illuminazione del veicolo sono

solo dispositivi ausiliari. La responsabilità per la

corretta illuminazione del veicolo in funzione

delle condizioni di luminosità e visibilità, delle

disposizioni di legge in vigore e della situazione

del traffico è sempre del guidatore del veicolo.

Interruttore luci

Azionamento dell'interruttore delle luci

1

W

Luce di parcheggio, lato sinistro

2

X

Luce di parcheggio, lato destro

3

T

Luci di posizione e illuminazione della

targa

4

Ã

Luci di marcia automatiche (posizione

preferita dell'interruttore delle luci)

132 Luci e visibilità

5

L

Luci anabbaglianti/luci abbaglianti

6

R

Accensione/spegnimento della luce

retronebbia

In caso di accensione delle luci anabbaglianti la

spia di controllo delle luci di posizione

T

viene spenta e sostituita dalla spia di controllo

delle luci anabbaglianti

L

.

#

Arrestare sempre il veicolo nel rispetto delle

normative di legge in un luogo sicuro e suffi‐

cientemente illuminato.

*

AVVERTENZA Scarica della batteria a

seguito del funzionamento delle luci di

posizione

Il funzionamento delle luci di posizione per

più ore sollecita la batteria.

#

Se possibile, accendere la luce di par‐

cheggio destra

X

o sinistra

W

.

Nei veicoli di larghezza superiore a due metri o

di lunghezza superiore a sei metri, in alcuni

Paesi le luci di parcheggio inseribili su un solo

lato non sono ammesse. In questo caso le luci di

posizione vengono accese anche tenendo la

chiave in posizione di parcheggio.
In caso di forte scarica della batteria, la luce di

posizione o la luce di parcheggio vengono

spente automaticamente per consentire il suc‐

cessivo avviamento del motore.
Se viene aperta la porta lato guida, l'illumina‐

zione esterna (ad eccezione delle luci di posi‐

zione e delle luci di parcheggio) si disattiva auto‐

maticamente.

R

Attenersi alle avvertenze relative all'illumina‐

zione esterna di orientamento

(

/

pagina 139).

Funzionamento delle luci di marcia automati‐

che

Le luci di posizione, le luci anabbaglianti e le luci

di marcia diurne vengono accese automatica‐

mente a seconda dello stato dell'accensione e

della luminosità esterna.

&

AVVERTENZA Pericolo di incidenti a

causa di anabbaglianti disattivati in pre‐

senza di impedimenti visivi

Se l'interruttore luci si trova in posizione

Ã

, gli anabbaglianti non si attivano auto‐

maticamente in presenza di nebbia, neve e

altri impedimenti visivi, ad esempio spruzzi

d'acqua.

#

In queste situazioni portare l'interrut‐

tore luci in posizione

L

.

Le luci di marcia automatiche sono soltanto un

dispositivo di comando ausiliario; la responsabi‐

lità relativa al corretto impiego delle luci del vei‐

colo è pertanto del conducente.
Attivazione/disattivazione delle luci retro‐

nebbia
Requisiti

R

L'interruttore luci si trova in posizione

L

o

Ã

.

#

Premere il tasto

R

.

Luci e visibilità 133

Attenersi alle normative di legge in vigore nei

singoli Paesi relative all'utilizzo dei retronebbia.

Azionamento del devioguida luci

1

Luci abbaglianti

2

Luce lampeggiante, lato destro

3

Lampeggio fari

4

Luce lampeggiante, lato sinistro

#

Con il devioguida attivare la funzione corri‐

spondente.

Accensione delle luci abbaglianti

#

Girare l'interruttore luci portandolo in posi‐

zione

L

o

Ã

.

#

Spingere il devioguida nella direzione indi‐

cata dalla freccia

1

oltre il punto di resi‐

stenza.

In caso di accensione delle luci abbaglianti la

spia di controllo delle luci anabbaglianti

L

viene spenta e sostituita dalla spia di con‐

trollo delle luci abbaglianti

K

.

Spegnimento delle luci abbaglianti

#

Riportare il devioguida in posizione iniziale.

Lampeggio fari

#

Tirare il devioguida nella direzione indicata

dalla freccia

3

.

Luci lampeggianti

#

Lampeggio breve: spingere brevemente il

devioguida fino al punto di resistenza nella

direzione indicata dalla freccia

2

o

4

.

La luce lampeggiante lampeggia tre volte.

#

Lampeggio continuo: spingere il devioguida

oltre il punto di resistenza nella direzione

indicata dalla freccia

2

o

4

.

134 Luci e visibilità

Attivazione/disattivazione del lampeggio di

emergenza

#

Premere il tasto

1

.

Il lampeggio di emergenza si attiva automatica‐

mente nelle seguenti situazioni:

R

L'airbag si è attivato.

R

Viene effettuata una forte frenata a partire

da una velocità superiore a 70 km/h fino

all'arresto.

Riprendendo successivamente la marcia l'im‐

pianto lampeggiatori di emergenza si disattiva

automaticamente alla velocità di circa 10 km/h.

L'impianto lampeggiatori di emergenza può

essere disattivato anche con il tasto

1

.

Funzioni adattive del sistema MULTIBEAM

LED

Funzionamento dell'Intelligent Light System

I fari MULTIBEAM LED si adattano alle situazioni

di guida e alle condizioni atmosferiche e offrono

funzionalità ampliate per una migliore illumina‐

zione della carreggiata.
Il sistema comprende le seguenti funzioni:

R

Luce di curva dinamica (

/

pagina 135)

R

Luci di assistenza alla svolta (

/

pagina 136)

R

Modalità di illuminazione per autostrada

(

/

pagina 136)

R

Modalità di illuminazione dei fendinebbia

ampliata (

/

pagina 136)

R

Luci in funzione del maltempo

(

/

pagina 137)

R

Luci urbane (

/

pagina 137)

Limiti del sistema

R

Il sistema è attivo solo in condizioni di oscu‐

rità.

Funzionamento della luce di curva dinamica

R

I fari seguono le manovre di sterzata.

R

Durante la marcia vengono illuminate più

chiaramente le zone della carreggiata rile‐

vanti.

Luci e visibilità 135

Le funzioni sono attive con le luci anabbaglianti

accese.
A seconda dell'equipaggiamento del veicolo

viene inoltre analizzato il tracciato della corsia di

marcia percorsa e viene accesa a scopo preven‐

tivo la luce di curva dinamica.

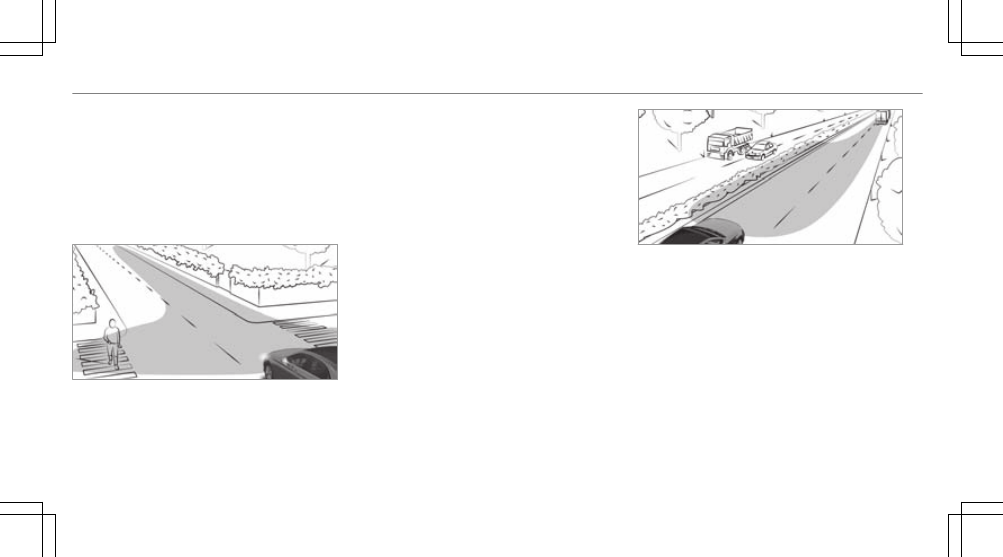

Funzionamento della luci di assistenza alla

svolta

Le luci di assistenza alla svolta estendono l'illu‐

minazione della carreggiata nella direzione di

svolta in modo da migliorare la visibilità del trac‐

ciato, adesempio quando si affrontano curve

strette. Esse possono essere accese solo se le

luci anabbaglianti sono accese.

La funzione è attiva nei seguenti casi:

R

a velocità inferiori a 40 km/h e con le luci

lampeggianti accese o con il volante sterzato

da un lato

R

a velocità comprese tra 40 km/h e 70 km/h

e con il volante sterzato da un lato.

Funzione rotatoria e incrocio: le luci di assi‐

stenza alla svolta vengono accese su entrambi i

lati attraverso la valutazione dell'attuale posizio‐

namento GPS del veicolo. Esse rimangono

accese fino all'uscita dalla rotatoria o dall'incro‐

cio.
Funzionamento della modalità di illumina‐

zione per autostrada

La modalità di illuminazione per autostrada

estende il raggio d'azione e la luminosità del

cono di luce e permette di ottenere una visuale

migliore.

Questa funzione è attiva quando viene ricono‐

sciuto un percorso autostradale:

R

tramite la velocità del veicolo

R

tramite la telecamera multifunzione

R

o tramite il GPS.

Nei seguenti casi la funzione non è attiva:

R

a velocità inferiori a 80 km/h.

Funzionamento della modalità di illumina‐

zione dei fendinebbia ampliata

La modalità di illuminazione dei fendinebbia

ampliata riduce l'autoabbagliamento del condu‐

cente e migliora l'illuminazione della carreggiata.

136 Luci e visibilità

La funzione viene attivata automaticamente

nelle seguenti condizioni:

R

a velocità inferiori a 70 km/h e con la luce

retronebbia attivata.

La funzione viene disattivata automaticamente

nelle seguenti condizioni:

R

viene raggiunta una velocità superiore a

100 km/h.

R

la luce retronebbia è spenta.

%

La modalità di illuminazione dei fendinebbia

ampliata può essere attivata fino a una velo‐

cità di 100 km/h accendendo la luce retro‐

nebbia.

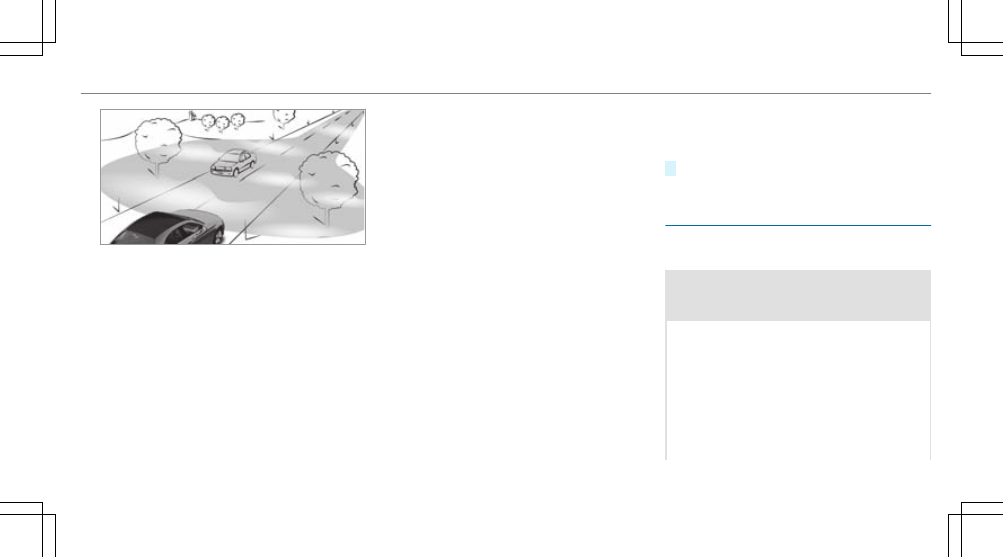

Funzionamento delle luci in funzione del mal‐

tempo

Le luci in funzione del maltempo riducono il

fenomeno di riflessione in presenza di pioggia

tramite la regolazione mirata della luminosità di

alcuni LED dei fari. L'abbagliamento del condu‐

cente e degli altri utenti della strada viene così

ridotto.
Funzionamento delle luci urbane

Le luci urbane migliorano l'illuminazione delle

zone laterali delle strade urbane tramite un'am‐

pia ripartizione della luce.
La funzione è attiva nei seguenti casi:

R

a basse velocità

R

in zone illuminate nei centri abitati.

Attivazione/disattivazione dell'Intelligent

Light System
Requisiti

R

L'accensione è inserita.

Sistema multimediale:

4

Vettura

5

÷

Impostazioni luci

5

Intell. Light System

#

Attivare

O

o disattivare

ª

la funzione.

Sistema di assistenza abbaglianti adattivi

Plus

Funzionamento del sistema di assistenza

abbaglianti adattivi Plus

&

AVVERTENZA Pericolo di incidenti nono‐

stante il sistema di assistenza abba‐

glianti adattivi Plus

Il sistema di assistenza abbaglianti adattivi

Plus non reagisce nei seguenti casi:

R

utenti della strada non dotati di illumina‐

zione, adesempio pedoni

R

utenti della strada dotati di scarsa illumi‐

nazione, adesempio ciclisti

R

utenti della strada con illuminazione

coperta, adesempio da un guardrail

Luci e visibilità 137

In casi molto rari il sistema di assistenza

abbaglianti adattivi Plus potrebbe non inter‐

venire o non reagire tempestivamente ad altri

utenti della strada dotati di illuminazione.
In questa o in situazioni analoghe gli abba‐

glianti automatici non vengono disattivati

oppure vengono comunque attivati.

#

Osservare sempre con attenzione la

situazione del traffico e disattivare tem‐

pestivamente gli abbaglianti.

Il sistema di assistenza abbaglianti adattivi Plus

non è in grado di tenere conto delle condizioni

stradali e climatiche né della situazione del traf‐

fico.
Il riconoscimento può essere limitato nei

seguenti casi:

R

in condizioni di scarsa visibilità, adesempio in

presenza di nebbia, forte pioggia o neve

R

in caso di sensori sporchi oppure coperti

Il sistema di assistenza abbaglianti adattivi Plus

è soltanto un dispositivo ausiliario. La responsa‐

bilità per la corretta illuminazione del veicolo in

funzione delle condizioni di luminosità e visibilità

e della situazione del traffico è sempre del con‐

ducente.

Il sistema di assistenza abbaglianti adattivi Plus

commuta automaticamente tra i seguenti tipi di

luci:

R

Luci anabbaglianti

R

Luci semiabbaglianti

R

Fari abbaglianti

R

Luci abbaglianti ULTRA RANGE

Le luci abbaglianti ULTRA RANGE aumentano la

luminosità del cono luminoso fino al valore mas‐

simo consentito dalla legge.
Le luci semiabbaglianti illuminano con luce

abbagliante gli altri utenti della strada senza

abbagliarli. Il veicolo che precede si trova nel

tratto di strada illuminato solo dagli anabba‐

glianti.
A velocità inferiori a 25 km/h o in presenza di

illuminazione stradale sufficiente:

R

Le luci semiabbaglianti e le luci abbaglianti si

spengono automaticamente.

A velocità superiori a 30 km/h:

R

Se non vengono riconosciuti altri utenti della

strada, i fari abbaglianti si accendono auto‐

maticamente.

R

Se vengono riconosciuti altri utenti della

strada, le luci semiabbaglianti si accendono

automaticamente.

138 Luci e visibilità

A velocità superiori a 40 km/h:

R

Se non vengono riconosciuti altri utenti della

strada e la carreggiata è rettilinea, le luci

abbaglianti ULTRA RANGE si accendono

automaticamente.

R

Se vengono riconosciuti altri utenti della

strada, le luci semiabbaglianti si accendono

automaticamente.

R

Se vengono riconosciuti cartelli stradali parti‐

colarmente riflettenti, le luci abbaglianti

ULTRA RANGE si spengono automatica‐

mente.

A velocità superiori a circa 50 km/h:

R

L'incidenza del fascio luminoso delle luci

anabbaglianti viene regolata automatica‐

mente in funzione della distanza dagli altri

utenti della strada.

%

Il sensore ottico del sistema si trova dietro il

parabrezza in corrispondenza del gruppo di

comandi sul tetto.

Attivazione/disattivazione del sistema di

assistenza abbaglianti adattivi Plus
Attivazione

#

Girare l'interruttore delle luci portandolo in

posizione

Ã

.

#

Accendere le luci abbaglianti tramite il devio‐

guida.

Se le luci abbaglianti si accendono automati‐

camente in condizioni di oscurità, la spia di

controllo

_

nel display multifunzione si

accende.

Disattivazione

#

Spegnere le luci abbaglianti tramite il devio‐

guida.

Regolazione delle luci anabbaglianti

Sistema multimediale:

4

Vettura

5

÷

Impostazioni luci

5

Anabbaglianti

#

Selezionare

Circolazione a sinistra

o

Circola-

zione a destra

.

Impostazione del tempo di illuminazione sup‐

plementare esterna

Sistema multimediale:

4

Vettura

5

÷

Impostazioni luci

5

Tempo supplem. est.

#

Impostare il tempo di illuminazione supple‐

mentare.

Impostazione dell'illuminazione esterna di

orientamento

Sistema multimediale:

4

Vettura

5

÷

Impostazioni luci

5

Luci diffuse

#

Attivare

O

o disattivare

ª

la funzione.

Se l'illuminazione esterna di orientamento è atti‐

vata, l'illuminazione esterna rimane attivata per

40 secondi dopo lo sbloccaggio del veicolo.

Avviando il veicolo l'illuminazione esterna di

orientamento viene disattivata e si accendono le

luci di marcia automatiche.

Luci e visibilità 139

Illuminazione dell'abitacolo

Regolazione dell'illuminazione dell'abitacolo

1

p

Spot di lettura anteriore sinistro

2

|

Comando automatico dell'illumina‐

zione dell'abitacolo

3

c

Illuminazione del vano anteriore dell'a‐

bitacolo

4

u

Illuminazione del vano posteriore del‐

l'abitacolo

5

p

Spot di lettura anteriore destro

#

Attivazione/disattivazione: premere il

tasto corrispondente

1

-

5

.

Impostazione dell'illuminazione di atmosfera

Sistema multimediale:

4

Vettura

5

÷

Impostazioni luci

5

Luci soffuse

Impostazione del colore

#

Selezionare

Colore

.

#

Impostare il colore.

Impostazione della luminosità

#

Selezionare

Luminosità

.

#

Impostare il valore di luminosità.

Attivazione della luminosità delle zone

#

Selezionare

Zone luminose

.

#

Attivare

O

o disattivare

ª

la funzione.

Le zone

Display

,

Vano ant.

e

V. post.

sono

impostabili separatamente.

Impostazione del tempo di illuminazione sup‐

plementare interna

Sistema multimediale:

4

Vettura

5

÷

Impostazioni luci

5

Tempo supplem. int.

#

Impostare il tempo di illuminazione supple‐

mentare.

140 Luci e visibilità

Tergicristallo e impianto lavacristalli

Attivazione/disattivazione del tergicristallo

del parabrezza

1

g

Tergicristallo disattivato

2

Ä

Tergitura intervallata normale

3

Å

Tergitura intervallata frequente

4

°

Tergitura continua lenta

5

¯

Tergitura continua rapida

#

Girare il devioguida portandolo nella posi‐

zione corrispondente

1

-

5

.

#

Tergitura singola/lavaggio: premere il

tasto del devioguida

1

nella direzione indi‐

cata dalla freccia.

R

í

Tergitura singola

R

î

Tergitura con liquido lavacristalli

Sostituzione delle spazzole del tergicristallo

del parabrezza

&

AVVERTENZA Pericolo di rimanere inca‐

strati durante la sostituzione delle spaz‐

zole del tergicristallo con tergicristallo

attivato

Se le aste del tergicristallo si mettono in

movimento durante la sostituzione delle

spazzole del tergicristallo, sussiste il pericolo

di rimanere impigliati al braccio del tergicri‐

stallo.

#

Prima di sostituire le spazzole del tergi‐

cristallo, disattivare sempre il tergicri‐

stallo e disinserire l'accensione.

Posizionamento dei bracci del tergicristallo

in posizione di sostituzione

#

Inserire l'accensione e disinserirla nuova‐

mente subito dopo.

#

Entro circa 15 secondi premere il tasto

î

sul devioguida per ca. tre secondi

(

/

pagina 141).

I bracci del tergicristallo si portano in posi‐

zione di sostituzione.

Smontaggio delle spazzole del tergicristallo

#

Sollevare i bracci del tergicristallo dal para‐

brezza.

Luci e visibilità 141

#

Con una mano trattenere il braccio del tergi‐

cristallo. Con l'altra mano ruotare la spazzola

del tergicristallo nella direzione indicata dalla

freccia

1

fino al finecorsa rimuovendola dal

braccio del tergicristallo.

#

Spingere l'elemento scorrevole

2

nella dire‐

zione indicata dalla freccia

3

finché non

scatta in posizione di smontaggio.

#

Estrarre la spazzola dal braccio del tergicri‐

stallo nella direzione indicata dalla freccia

4

.

Montaggio delle spazzole del tergicristallo

#

Inserire la nuova spazzola del tergicristallo

nel braccio del tergicristallo nella direzione

indicata dalla freccia

1

.

#

Spingere l'elemento scorrevole

2

nella dire‐

zione indicata dalla freccia

3

finché non

scatta in posizione di bloccaggio.

#

Verificare il corretto posizionamento della

spazzola del tergicristallo.

#

Riportare i bracci del tergicristallo sul para‐

brezza.

#

Inserire l'accensione.

#

Premere il tasto

î

sul devioguida

(

/

pagina 141).

I bracci del tergicristallo tornano nella posi‐

zione iniziale.

#

Disinserire l'accensione.

142 Luci e visibilità

Indicazione del servizio di manutenzione

#

Rimuovere la pellicola protettiva

1

dell'indi‐

cazione del servizio di manutenzione dall'e‐

stremità delle nuove spazzole del tergicri‐

stallo.

Quando il colore dell'indicazione del servizio di

manutenzione passa da nero a giallo, è necessa‐

rio sostituire le spazzole del tergicristallo.

%

Il tempo richiesto per il cambiamento di

colore varia a seconda delle condizioni di uti‐

lizzo.

Specchi

Azionamento dei retrovisori esterni

&

AVVERTENZA Pericolo di incidenti in

caso di esecuzione delle impostazioni del

veicolo durante la marcia

Si potrebbe perdere il controllo del proprio

veicolo in particolare nelle seguenti situa‐

zioni:

R

regolando il sedile lato guida, il poggiate‐

sta, il volante o il retrovisore durante la

marcia

R

allacciando la cintura di sicurezza durante

la marcia.

#

Prima di avviare il motore: regolare in

particolare il sedile lato guida, il poggia‐

testa, il volante e il retrovisore e allac‐

ciare la cintura di sicurezza.

&

AVVERTENZA Pericolo di incidenti in

caso di utilizzo del retrovisore esterno a

causa dell'errata valutazione della

distanza

I retrovisori esterni riflettono la situazione

circostante rimpicciolendone le dimensioni.

Gli oggetti sono più vicini di quanto sembri.

#

Si raccomanda pertanto di tenere sem‐

pre d'occhio direttamente la situazione

retrostante per accertarsi dell'effettiva

distanza dai veicoli che seguono.

Luci e visibilità 143















Content      ..     7      8      9      10     ..
