INSTALLATION

(1) Carefully install the rear temperature sensor

onto the bracket located in the rear A/C evaporator
housing.

(2) Connect the temperature sensor wire harness

connector.

(3) Connect the wire harness connector to the rear

temperature sensor.

(4) Install the rear air filter (Refer to 24 - HEAT-

ING

&

AIR

CONDITIONING/DISTRIBUTION

-

REAR/AIR FILTER - INSTALLATION).

(5) Reconnect the negative battery cable.

SUPPRESSOR FILTER - REAR
BLOWER MOTOR

DESCRIPTION

The two interference suppression filters (Fig. 21)

for the two rear blower motors protects the rear A/C
control circuits and the vehicles electrical system
from voltage spikes which may be generated by the
two blower motors or the three rear blower motor
relays. The suppression filters also impede the prop-
agation of RF interference into the vehicles electrical
system by the rear blower motors to ensure interfer-
ence-free radio reception.

The rear blower motor suppression filters are

located near the rear blower motors in the rear A/C

evaporator housing.

OPERATION

The rear blower motor suppression filters provide

protection against transient interference signals or
similar interference to the electronic rear blower
motor circuits which can effect the performance of

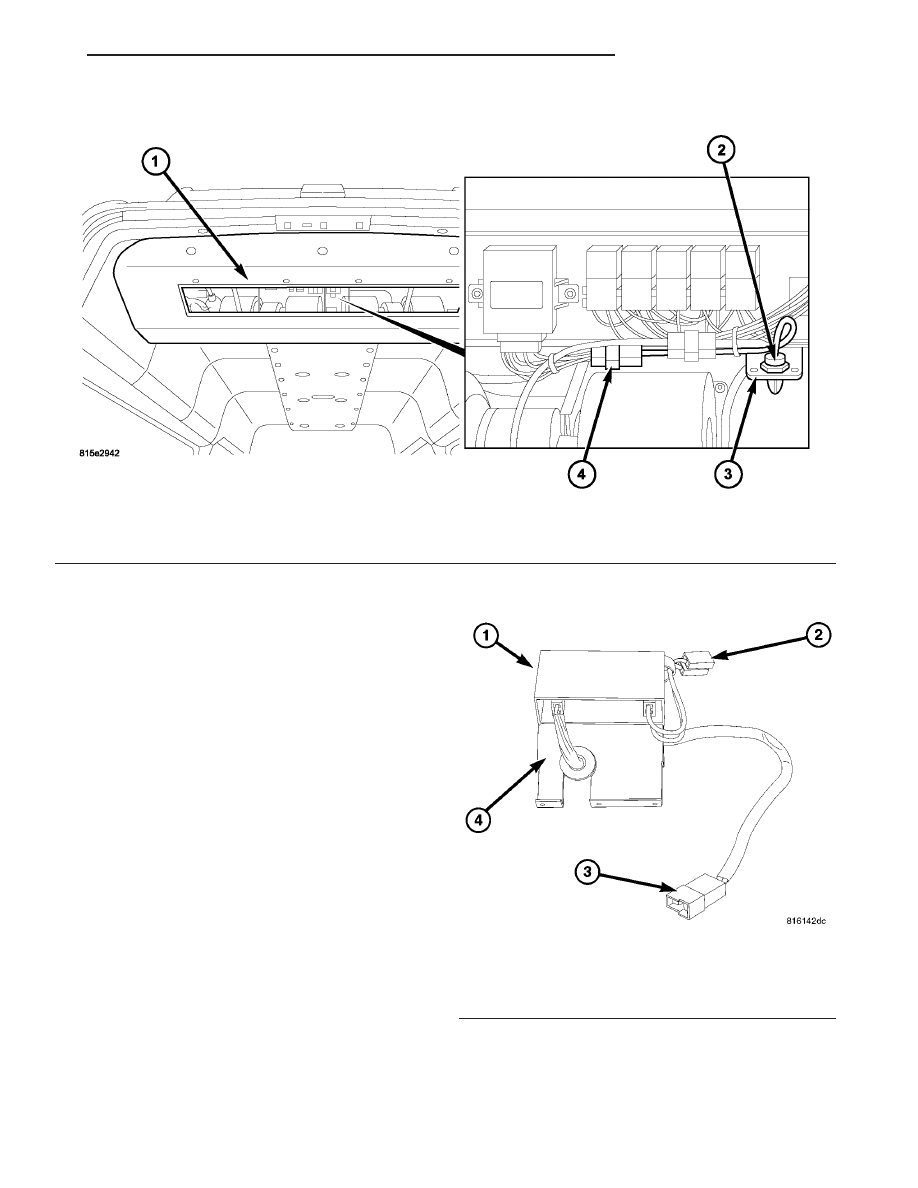

Fig. 20 Rear Temperature Sensor

1 - REAR A/C EVAPORATOR HOUSING
2 - TEMPERATURE SENSOR

3 - BRACKET
4 - WIRE HARNESS CONNECTOR

Fig. 21 Rear Blower Motor Suppression Filter

1 - REAR BLOWER MOTOR SUPPRESSION FILTER (2)
2 - WIRE CONNECTOR (TO BLOWER MOTOR)
3 - WIRE CONNECTOR (TO REAR A/C HARNESS)
4 - MOUNTING BRACKET

VA

CONTROLS - REAR

24 - 41

the rear A/C control module circuits and radio recep-
tion quality. The suppression filters for the rear
blower motors consist of capacitors and inductance
coils.

The rear blower motor suppression filters cannot

be repaired and, if faulty or damaged, they must be
replaced. Refer to the appropriate wiring information
for complete HVAC wiring diagrams.

REMOVAL

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the cover from the rear A/C evaporator

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION - REAR/A/C EVAPORA-
TOR COVER-REAR - REMOVAL).

(3) Disconnect the two wire harness connectors

from the rear blower motor suppression filter being
serviced (Fig. 22).

(4) Remove the screw that secures the each rear

blower motor suppression filter to the rear A/C evap-
orator housing and remove the suppression filters as
required.

24 - 42

CONTROLS - REAR

VA

INSTALLATION

(1) Position the rear blower motor suppression fil-

ter being serviced to the rear A/C evaporator hous-
ing.

(2) Install the screw that secures each rear blower

motor suppression filter to the rear A/C evaporator
housing. Tighten the screw(s) to 2 N·m (17 in. lbs.).

(3) Connect the two suppression filter wire har-

ness connectors.

(4) Install the cover onto the rear A/C evaporator

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION - REAR/A/C EVAPORA-
TOR COVER-REAR - INSTALLATION).

(5) Reconnect the negative battery cable.

SUPPRESSOR FILTER - REAR
CONDENSER FAN

DESCRIPTION

The interference suppression filter (Fig. 23) for the

rear A/C condenser fan protects the rear A/C control
circuits and the vehicles electrical system from volt-
age spikes which may be generated by the rear con-
denser fan motor or the rear condenser fan relay. The
suppression filter also impedes the propagation of RF
interference into the vehicles electrical system by the

rear condenser fan to ensure interference-free radio
reception.

The rear condenser fan suppression filter is located

in the rear A/C condenser housing near the rear con-
denser fan.

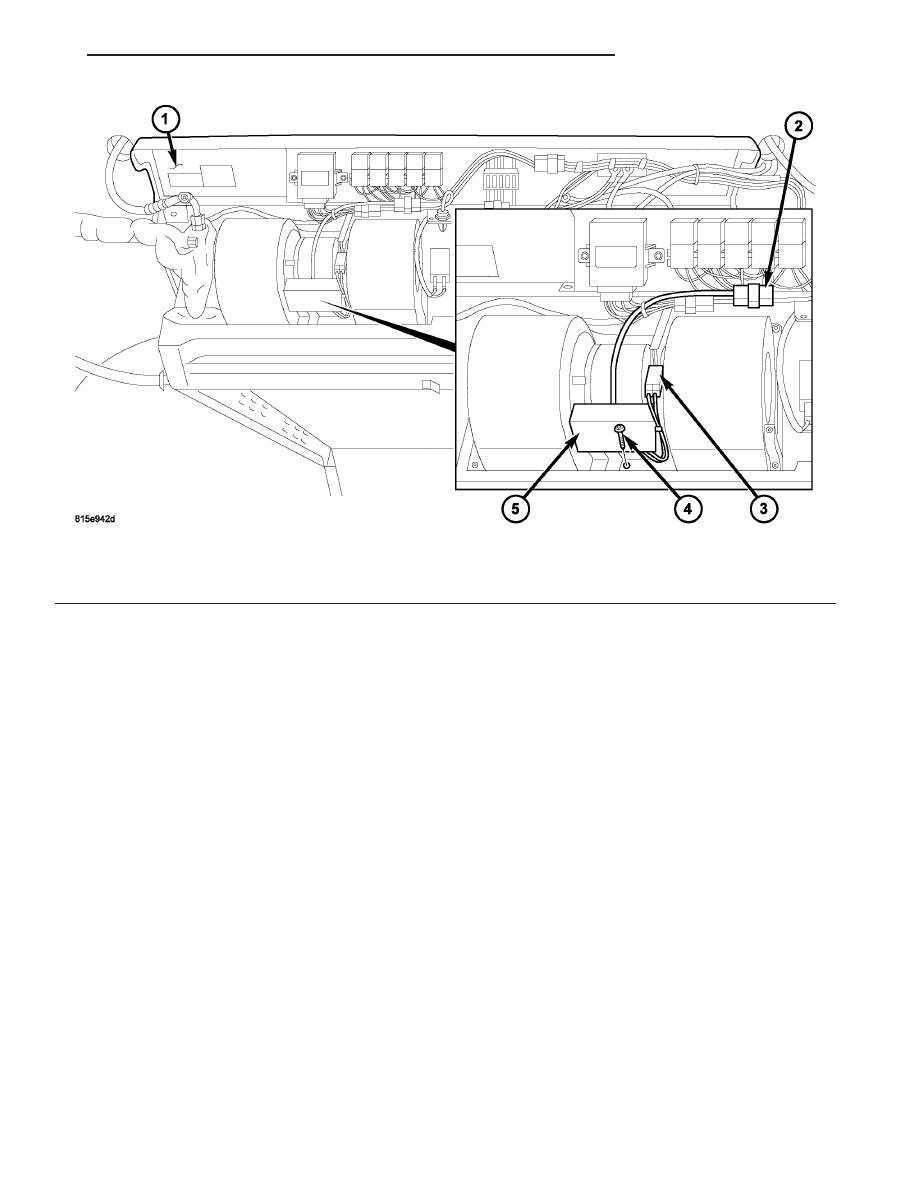

Fig. 22 Rear Blower Motor Suppression Filter – LH shown, RH similar

1 - REAR A/C EVAPORATOR HOUSING
2 - SUPPRESSION FILTER WIRE CONNECTOR
3 - BLOWER MOTOR WIRE CONNECTOR

4 - SCREW
5 - REAR BLOWER MOTOR SUPPRESSION FILTER (2)

VA

CONTROLS - REAR

24 - 43

OPERATION

The rear condenser fan suppression filter provides

protection against transient interference signals or
similar interference to the electronic rear condenser
fan circuits which can effect the performance of the
rear A/C control module circuits and radio reception
quality. The suppression filter for the rear condenser
fan consist of capacitors and inductance coils.

The rear condenser fan suppression filter cannot be

repaired and, if faulty or damaged, it must be
replaced. Refer to the appropriate wiring information
for complete HVAC wiring diagrams.

REMOVAL

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the cover from the rear A/C condenser

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION

-

REAR/A/C

CON-

DENSER COVER-REAR - REMOVAL).

(3) Disconnect the two wire harness connectors

from the rear condenser fan suppression filter (Fig.
24).

(4) Remove the rear condenser fan (Refer to 24 -

HEATING

&

AIR

CONDITIONING/PLUMBING/

REAR A/C CONDENSER FAN - REMOVAL).

(5) Remove the two bolts, washers and nuts that

secure the rear condenser fan suppression filter to
the rear A/C condenser housing and remove the sup-
pression filter.

INSTALLATION

(1) Position the rear condenser fan suppression fil-

ter to the rear A/C condenser housing.

(2) Install the two bolts, washers and nuts that

secure the rear condenser fan suppression filter to
the rear A/C condenser housing. Tighten the bolts to
5 N·m (44 in. lbs.).

(3) Install the rear condenser fan (Refer to 24 -

HEATING

&

AIR

CONDITIONING/PLUMBING/

REAR A/C CONDENSER FAN - INSTALLATION).

(4) Connect the wiring harness connectors to the

rear condenser fan suppression filter and the rear
condenser fan.

(5) Install the cover onto the rear A/C condenser

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION

-

REAR/A/C

CON-

DENSER COVER - INSTALLATION).

(6) Reconnect the negative battery cable.

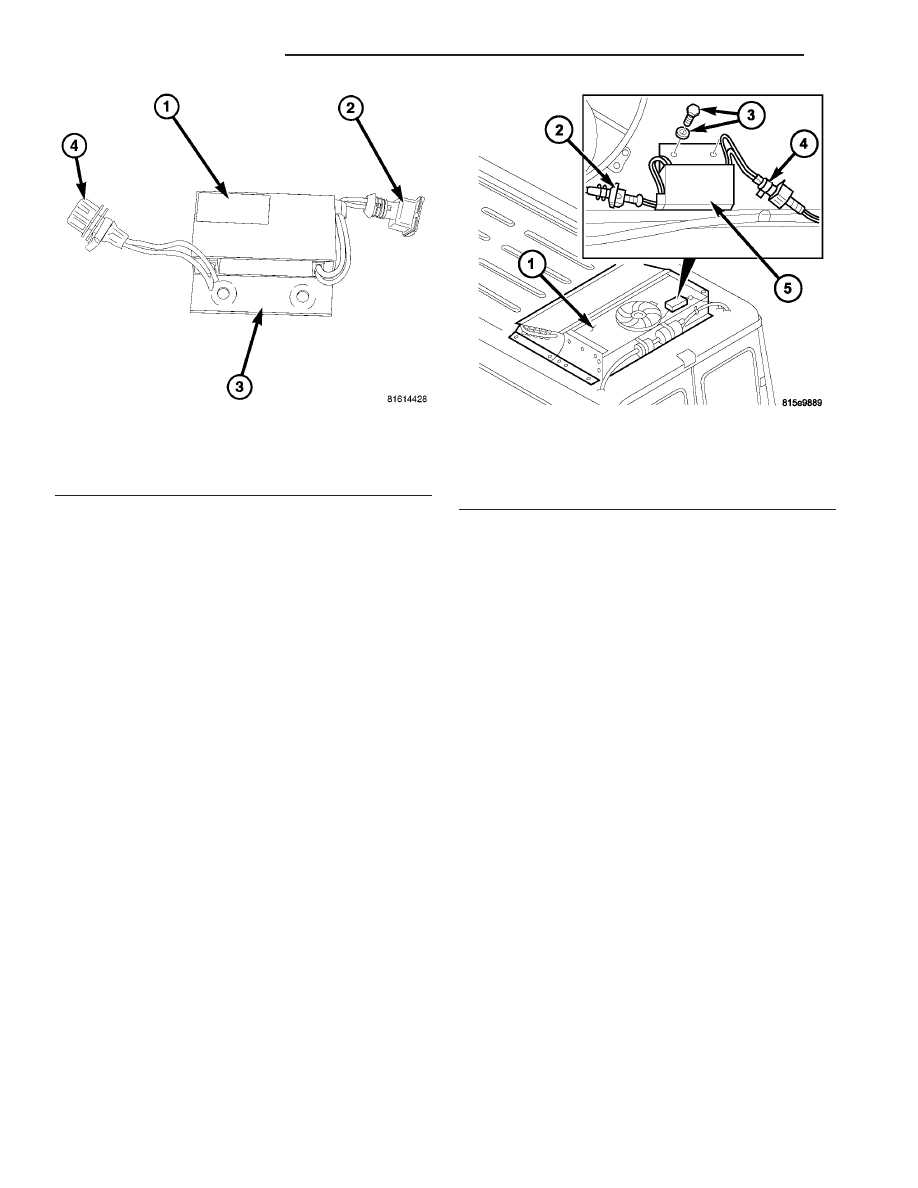

Fig. 23 Rear Condenser Fan Suppression Filter

1 - REAR CONDENSER FAN SUPPRESSION FILTER
2 - WIRE CONNECTOR (TO CONDENSER FAN)
3 - MOUNTING BRACKET
4 - WIRE CONNECTOR (TO REAR A/C HARNESS)

Fig. 24 Rear Condenser Fan Suppression Filter

1 - REAR A/C CONDENSER HOUSING
2 - CONDENSER FAN WIRE CONNECTOR
3 - BOLT, WASHER AND NUT (2)
4 - SUPPRESSION FILTER WIRE CONNECTOR
5 - REAR CONDENSER FAN SUPPRESSION FILTER
