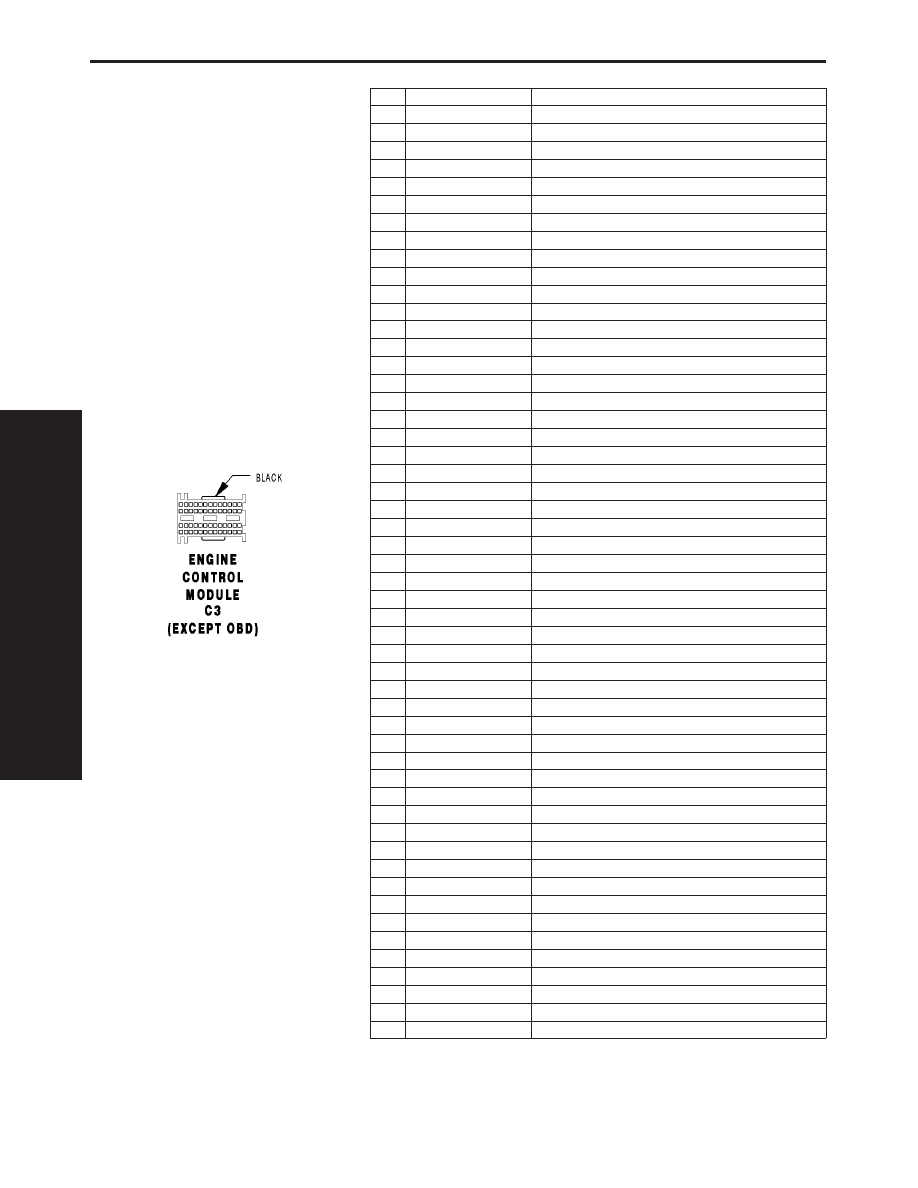

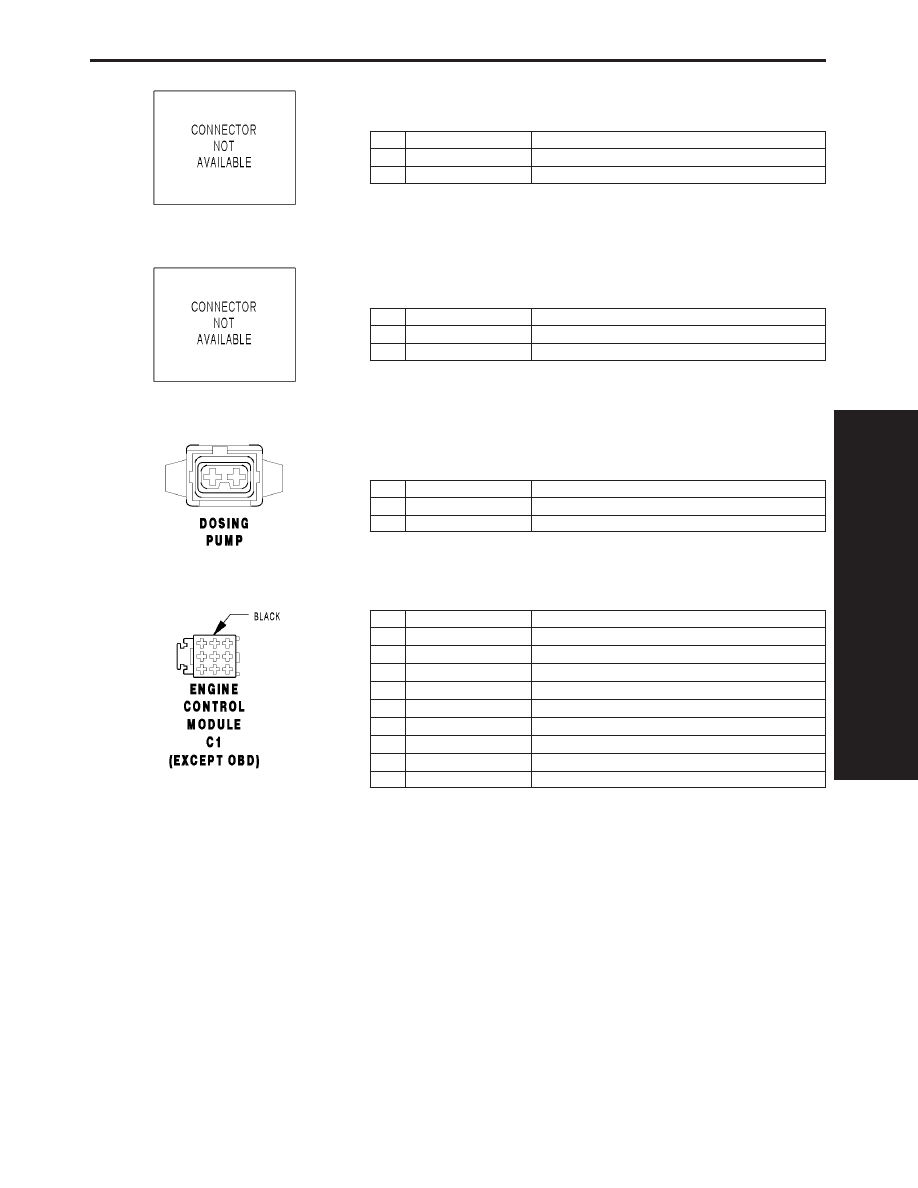

DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-RIGHT SLIDING C1 CAV CIRCUIT FUNCTION 1 16BK/RD PASSENGER DOORS UNLOCK DRIVER (+) 2 16BL/RD PASSENGER DOORS LOCK DRIVER (+) DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-RIGHT SLIDING C2 CAV CIRCUIT FUNCTION 3 16YL/RD RIGHT SLIDING DOOR LOCK SENSE 4 16DG/YL RIGHT SLIDING DOOR UNLOCK SENSE DOSING PUMP CAV CIRCUIT FUNCTION 1 16DG DOSING PUMP CONTROL 2 16BR GROUND ENGINE CONTROL MODULE C1 (EXCEPT OBD) - BLACK CAV CIRCUIT FUNCTION 1 16BK/RD FUSED ENGINE CONTROL RELAY OUTPUT 2 - - 3 - - 4 14BR GROUND 5 14BR GROUND 6 14BR GROUND 7 14BK/BL FUSED ENGINE CONTROL RELAY OUTPUT 8 14BK/BL FUSED ENGINE CONTROL RELAY OUTPUT 9 - - C O E C T O R P I N T 265 CONNECTOR PINOUTS |
