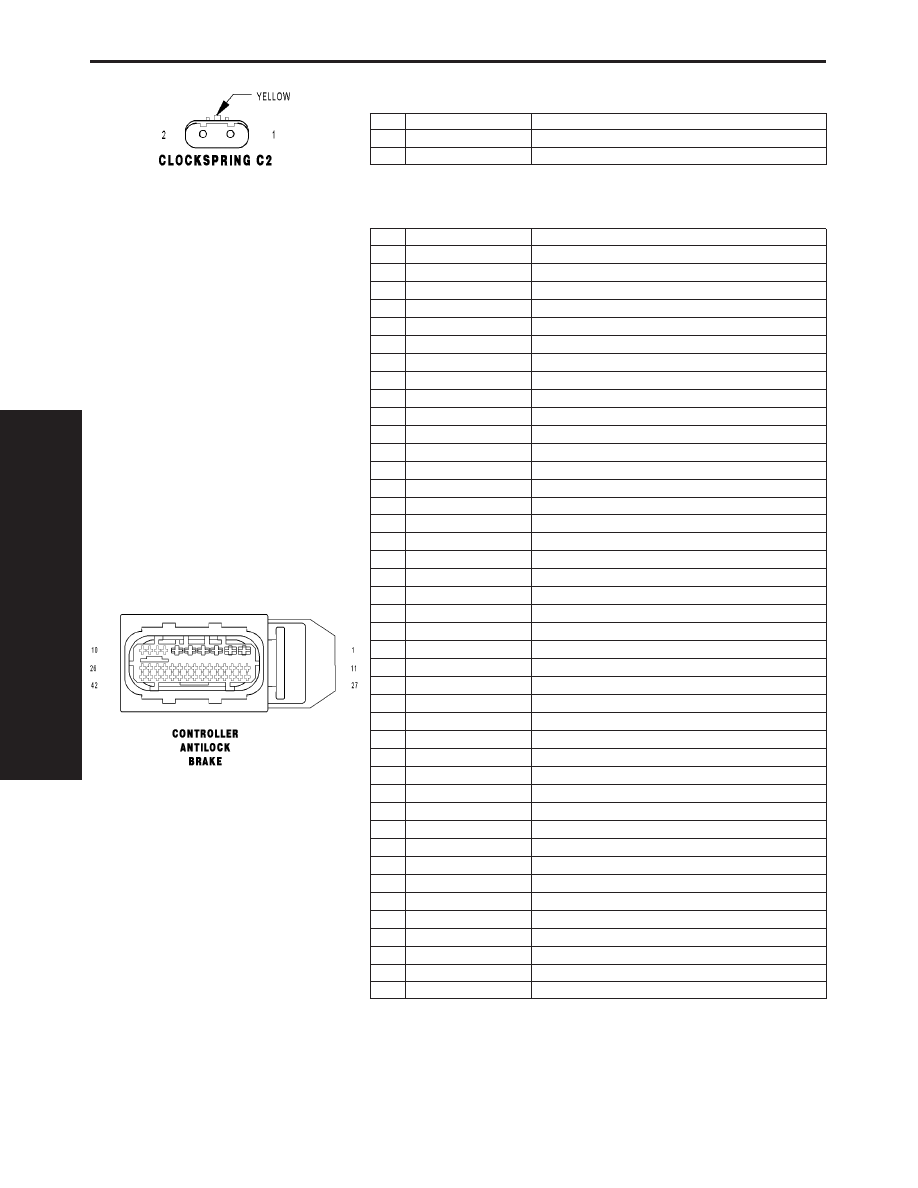

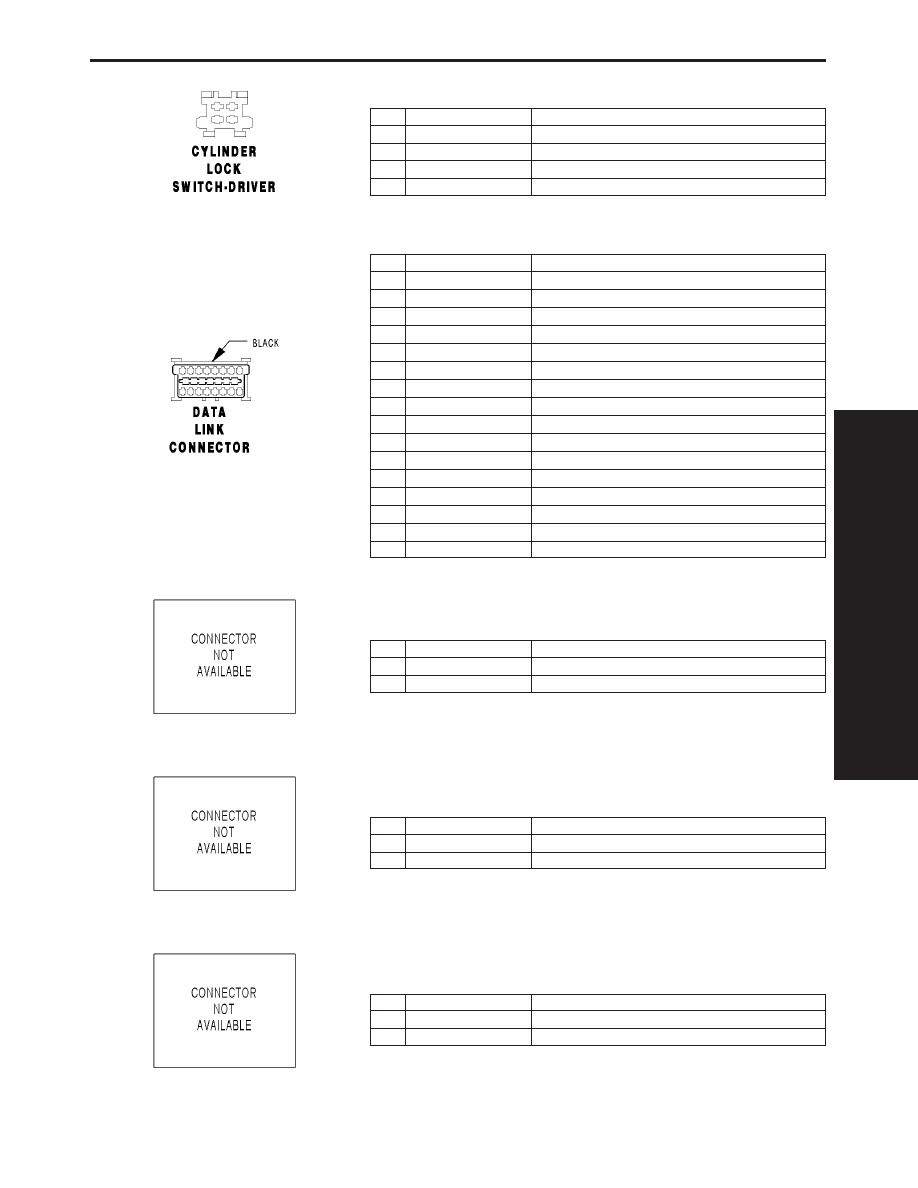

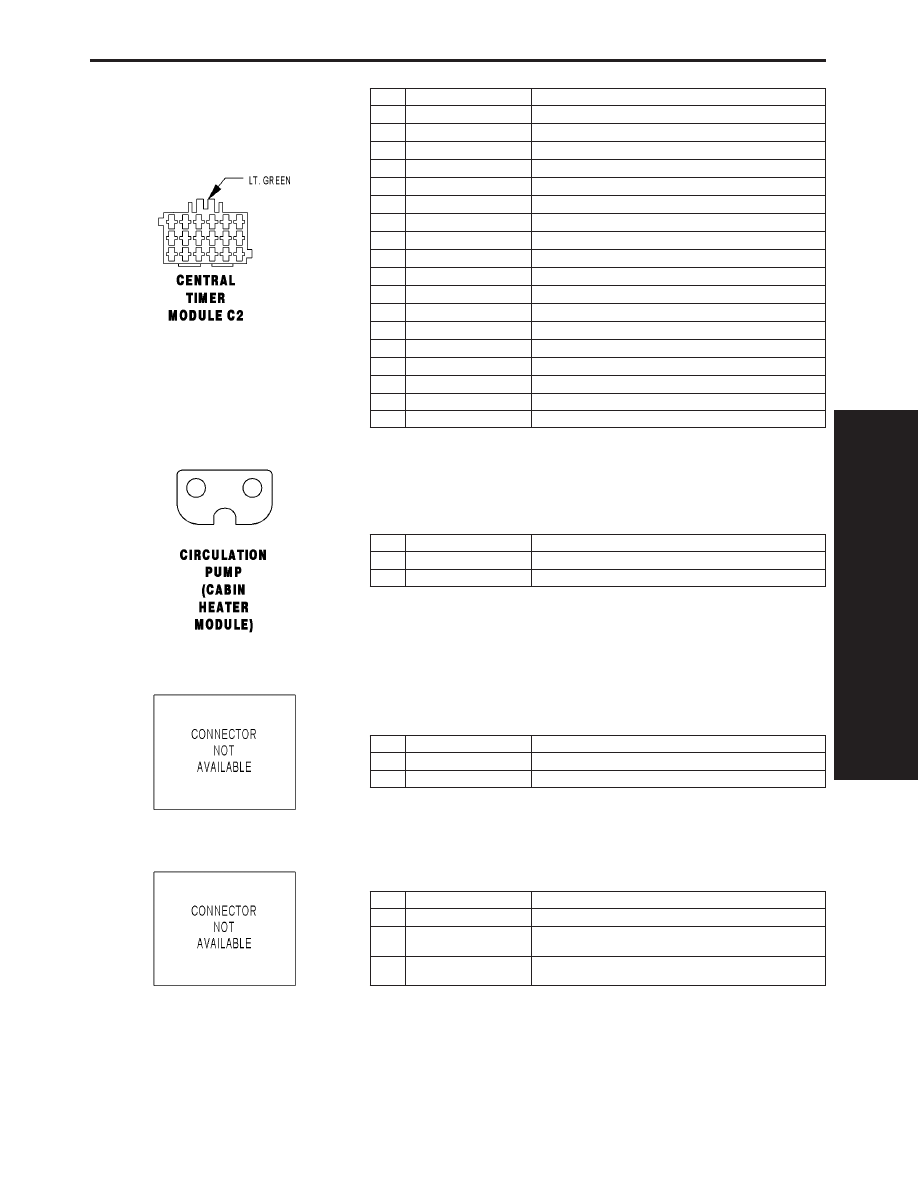

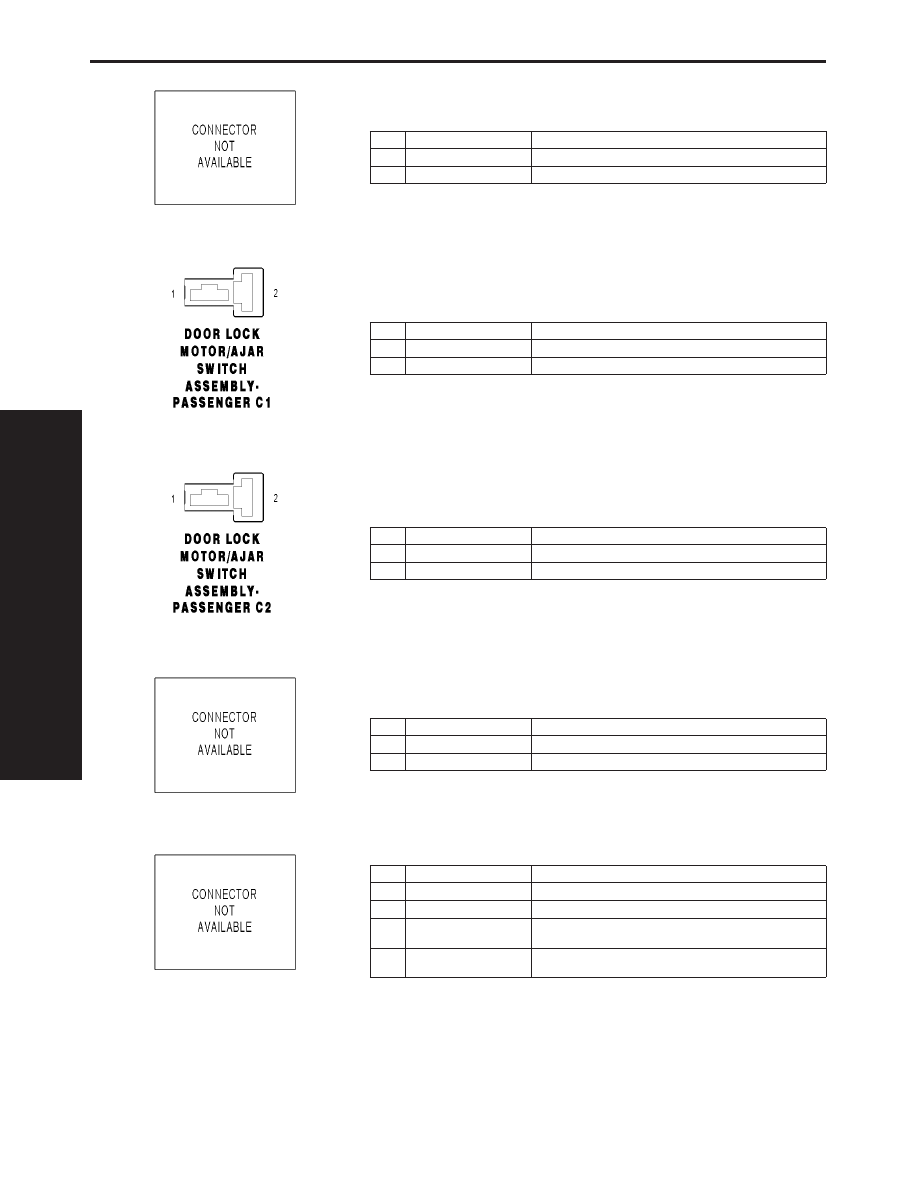

CENTRAL TIMER MODULE C2 - LT. GREEN CAV CIRCUIT FUNCTION 1 - - 2 - - 3 16WT/DG PASSENGER DOOR AJAR INDICATOR DRIVER 4 - - 5 - - 6 16WT/RD MASTER DOOR LOCK SWITCH SENSE-PASSENGER DOORS 7 16DG/BK LEFT SLIDING DOOR UNLOCK SENSE 8 - - 9 - - 10 16DG/RD REAR DOOR UNLOCK SENSE 11 16YL/WT LEFT SLIDING DOOR LOCK SENSE 12 16YL/BK REAR DOOR LOCK SENSE 13 16YL/RD RIGHT SLIDING DOOR LOCK SENSE 14 16DG/YL RIGHT SLIDING DOOR UNLOCK SENSE 15 - - 16 - - 17 16BK/RD PASSENGER DOORS UNLOCK DRIVER (+) 18 16BL/RD PASSENGER DOORS LOCK DRIVER (+) CIRCULATION PUMP (CABIN HEATER MODULE) CAV CIRCUIT FUNCTION 1 18DG/RD CIRCULATION PUMP RELAY OUTPUT 2 18BR GROUND CIRCULATION PUMP (REST SYSTEM) CAV CIRCUIT FUNCTION 1 18DG/RD CIRCULATION PUMP CONTROL 2 18BR GROUND CIRCULATION PUMP DIODE CAV CIRCUIT FUNCTION 3 18DG/RD CIRCULATION PUMP RELAY OUTPUT 4 18DG/BK (CABIN HEATER CIRCULATION PUMP RELAY OUTPUT 4 18BK (EXCEPT PROGRAM FUSED OPTIONAL EQUIPMENT RELAY OUTPUT C O E C T O R P I N T 261 CONNECTOR PINOUTS |
