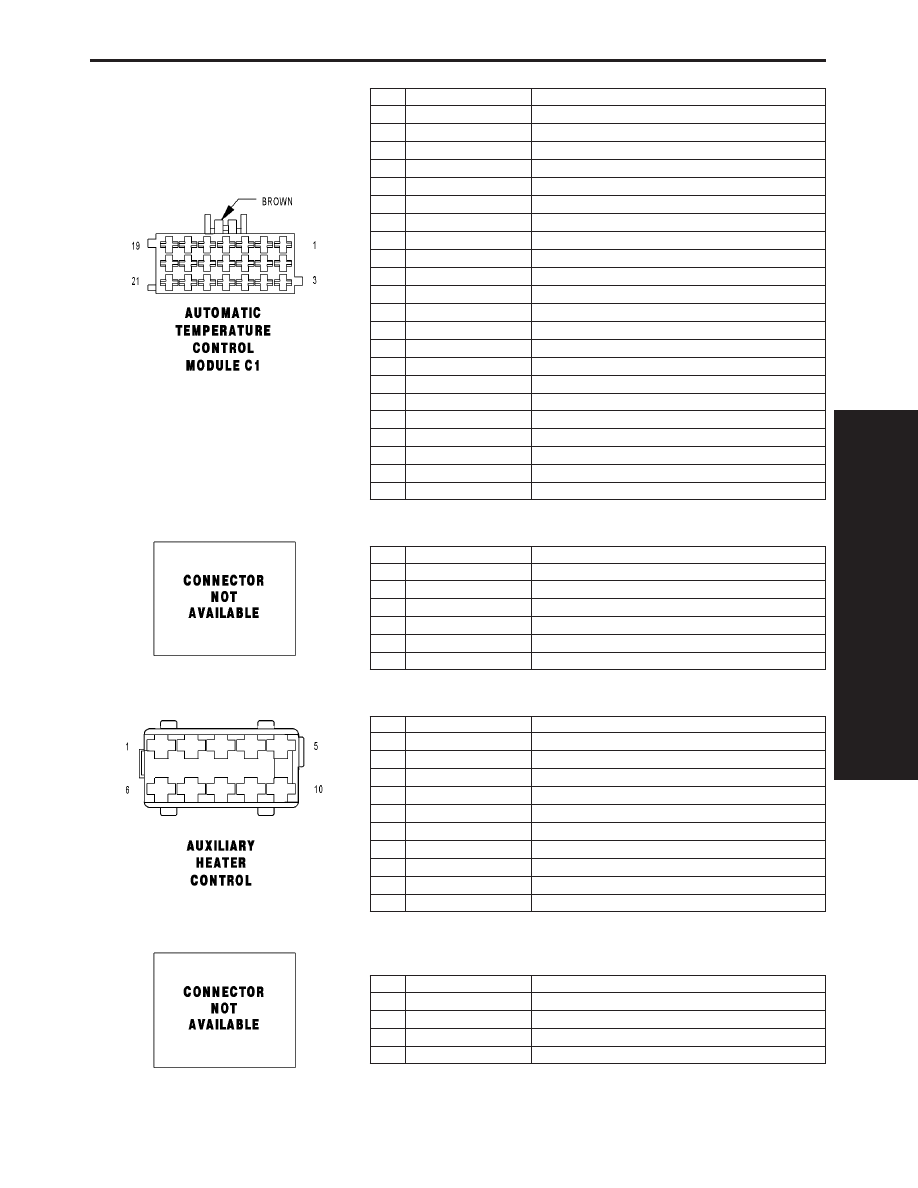

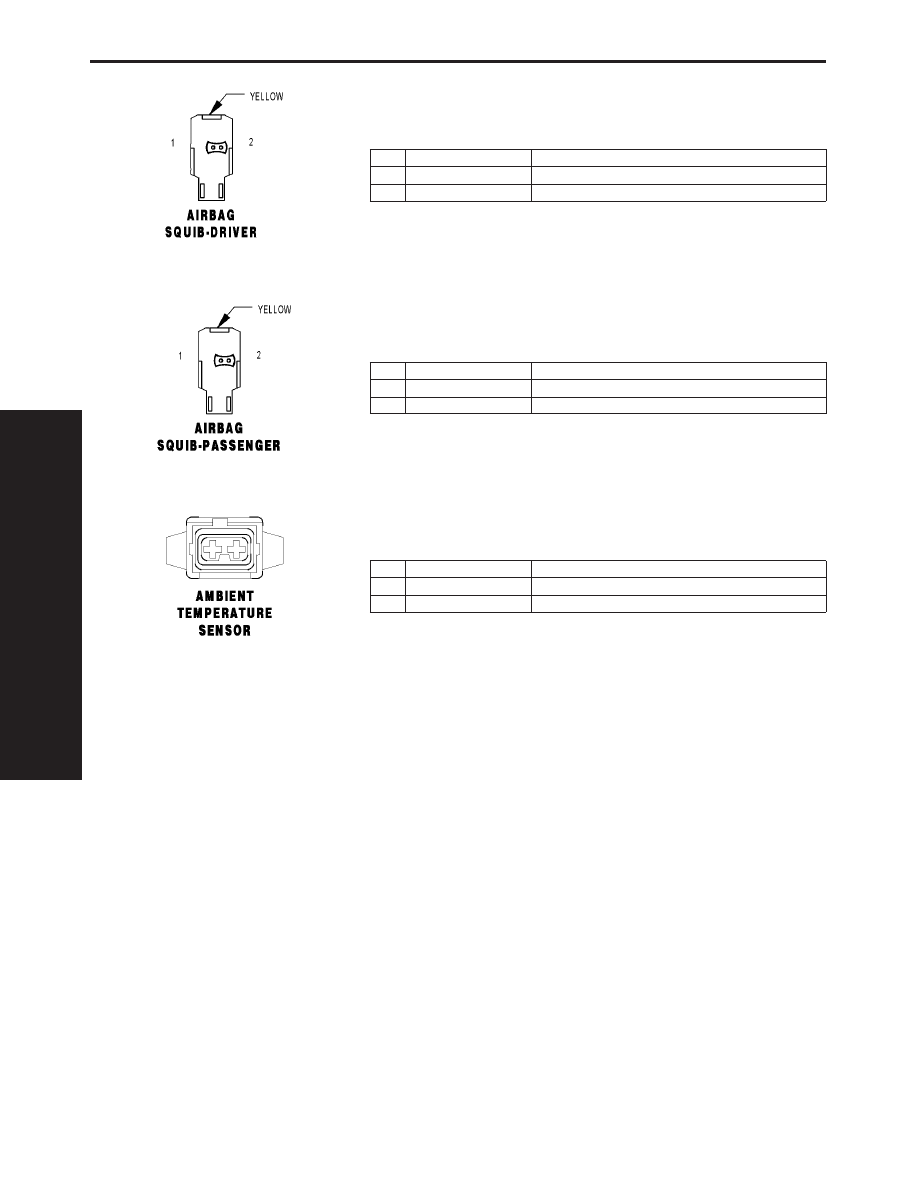

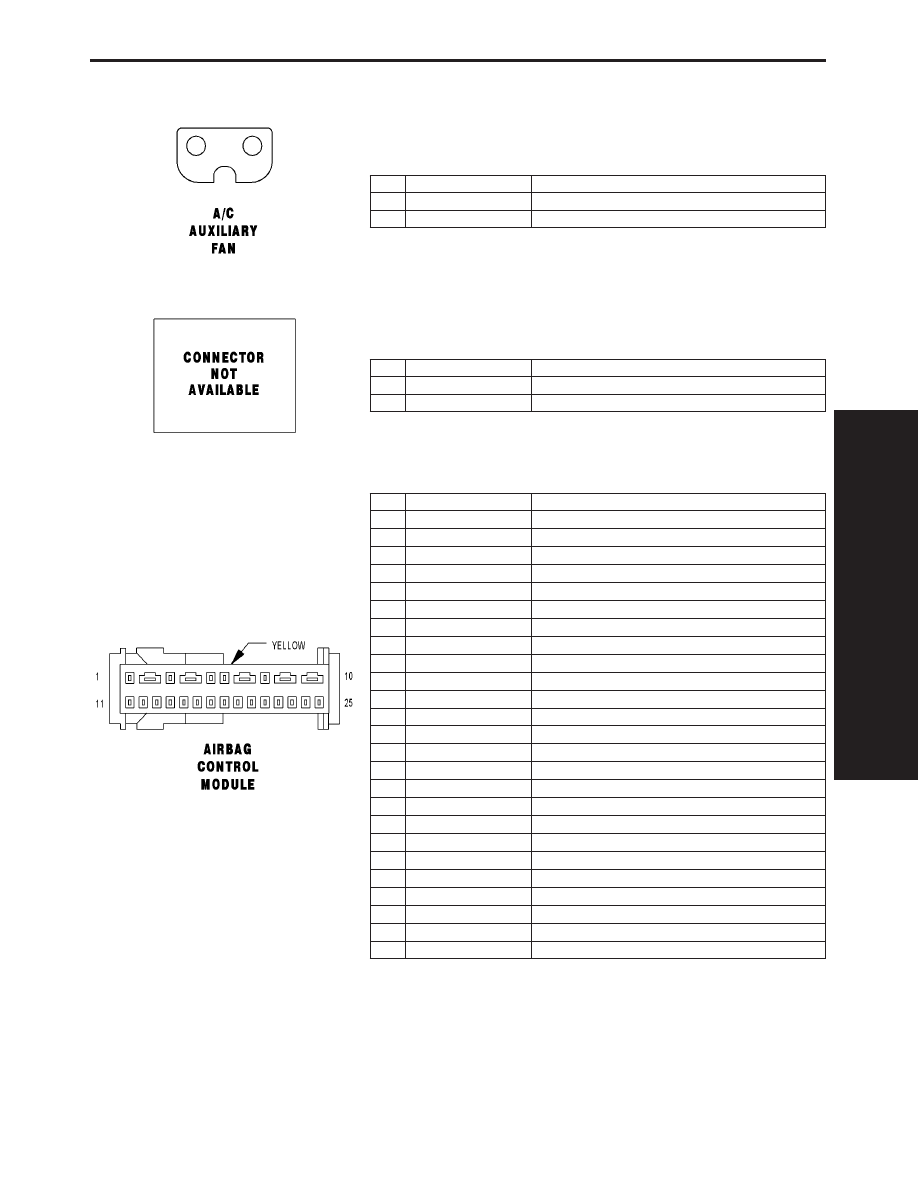

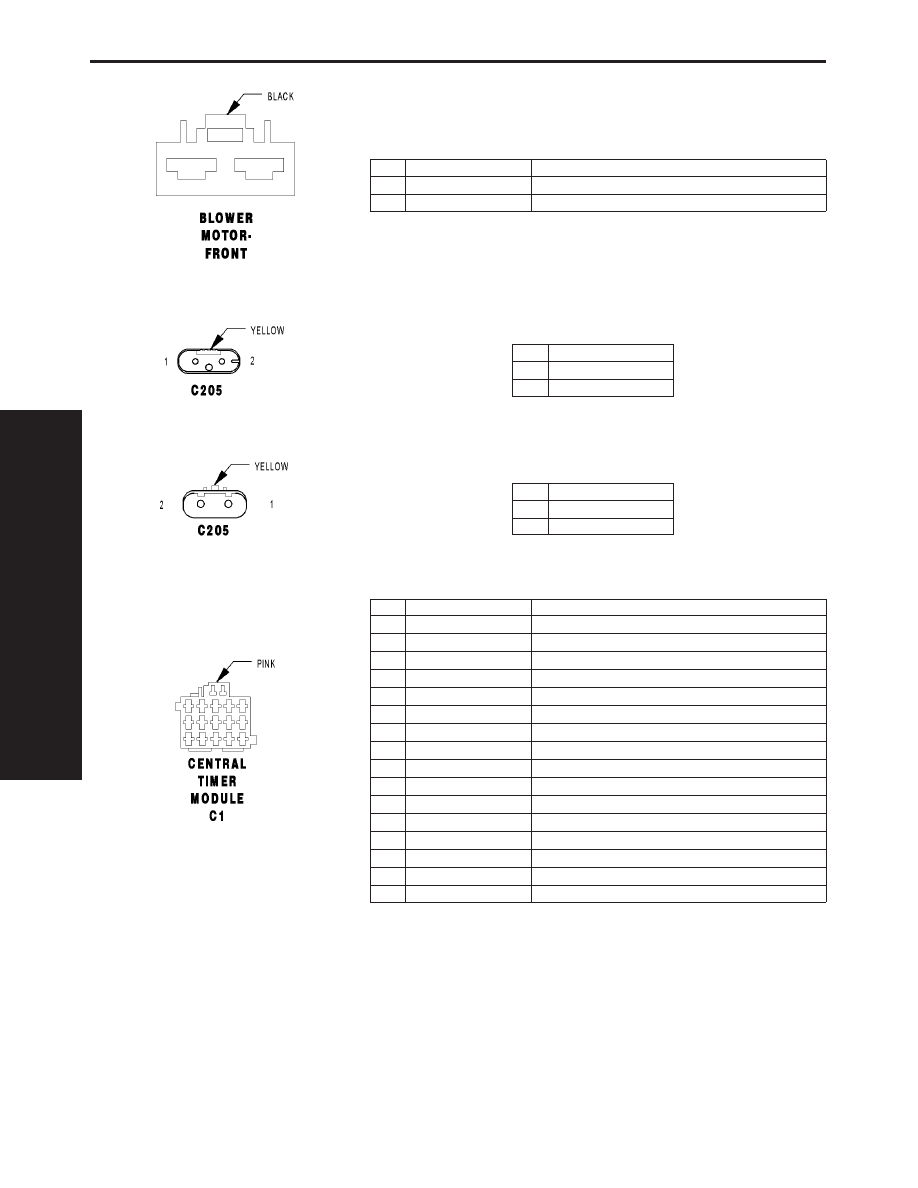

9.0 CONNECTOR PINOUTS A/C AUXILIARY FAN CAV CIRCUIT FUNCTION 1 14DG/BK A/C AUXILIARY FAN RELAY OUTPUT 2 14BR GROUND AIR OUTLET TEMPERATURE SENSOR CAV CIRCUIT FUNCTION 1 18BR/GY AIR OUTLET TEMPERATURE SENSOR SIGNAL 2 18BR/BL SENSOR GROUND AIRBAG CONTROL MODULE - YELLOW CAV CIRCUIT FUNCTION 1 20BL DRIVER SEAT BELT TENSIONER LINE 2 2 20BR/YL DRIVER SEAT BELT TENSIONER LINE 1 3 20BL PASSENGER SEAT BELT TENSIONER LINE 2 4 20BR PASSENGER SEAT BELT TENSIONER LINE 1 5 20BK FUSED IGNITION SWITCH OUTPUT (RUN-START) 6 20BR GROUND 7 20YL AIRBAG WARNING INDICATOR DRIVER 8 - - 9 20BK/RD K-ACM 10 20DG DRIVER AIRBAG SQUIB 1 LINE 2 11 20VT DRIVER AIRBAG SQUIB 1 LINE 1 12 - - 13 20BL/DG PASSENGER AIRBAG SQUIB 1 LINE 2 14 20BR/DG PASSENGER AIRBAG SQUIB 1 LINE 1 15 - - 16 - - 17 - - 18 - - 19 - - 20 20DG ENHANCED ACCIDENT REPORT DRIVER 21 - 22 - 23 - 24 - 25 - C O E C T O R P I N T 257 CONNECTOR PINOUTS |
