Mercedes-Benz ML320. Service manual - part 276

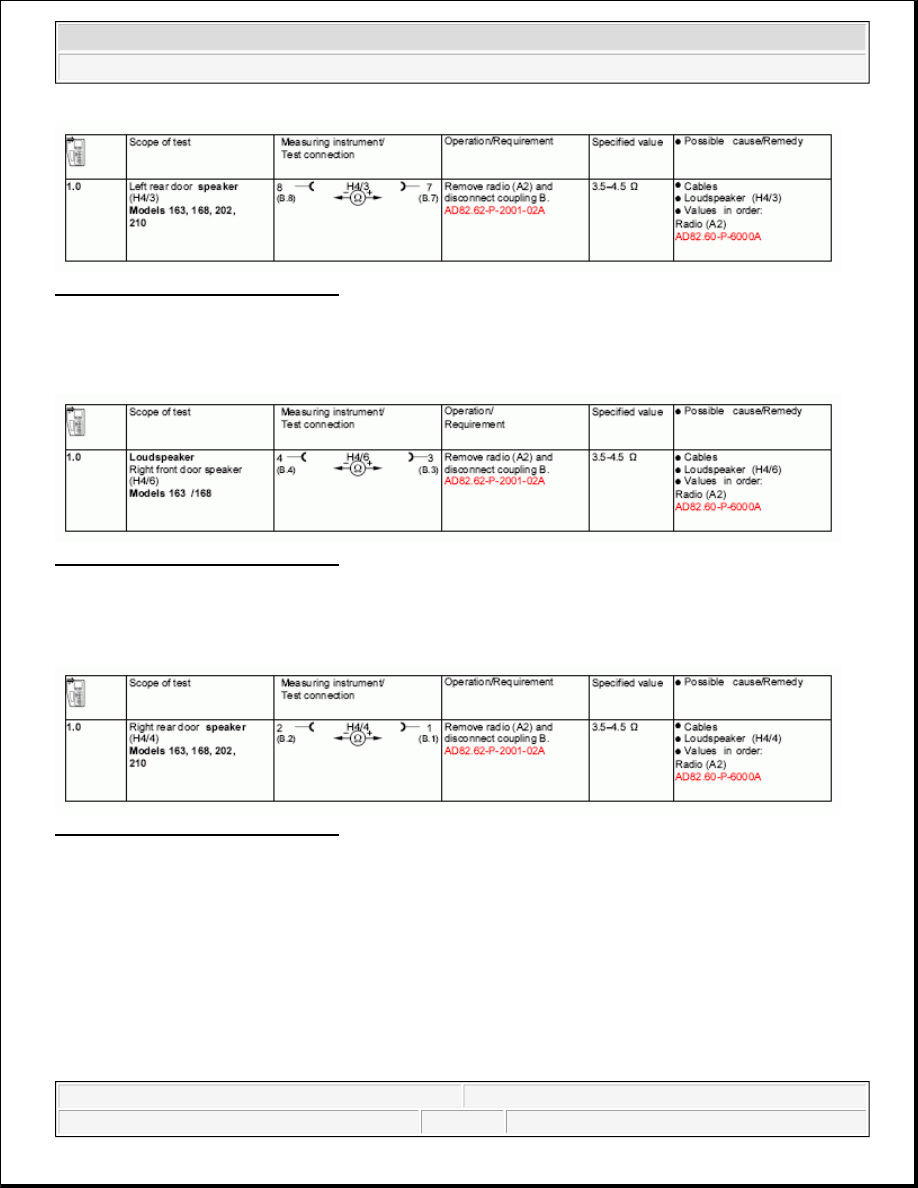

Fig. 142: Speaker Test Electrics LSA

SPEAKER TEST ELECTRICS LSA - AD82.62-P-6001-02P

Models 163 /168

Fig. 143: Speaker Test Electrics LSA

SPEAKER TEST ELECTRICS LSA - AD82.62-P-6001-02R

Models 163, 168, 202, 210

Fig. 144: Speaker Test Electrics LSA

SPEAKER TEST ELECTRICS LSA - AD82.62-P-6001-02S

Model 163 with sound system



2001 Mercedes-Benz ML320

1998-2005 ACCESSORIES & BODY, CAB Electrical System - Body - 163 Chassis



me

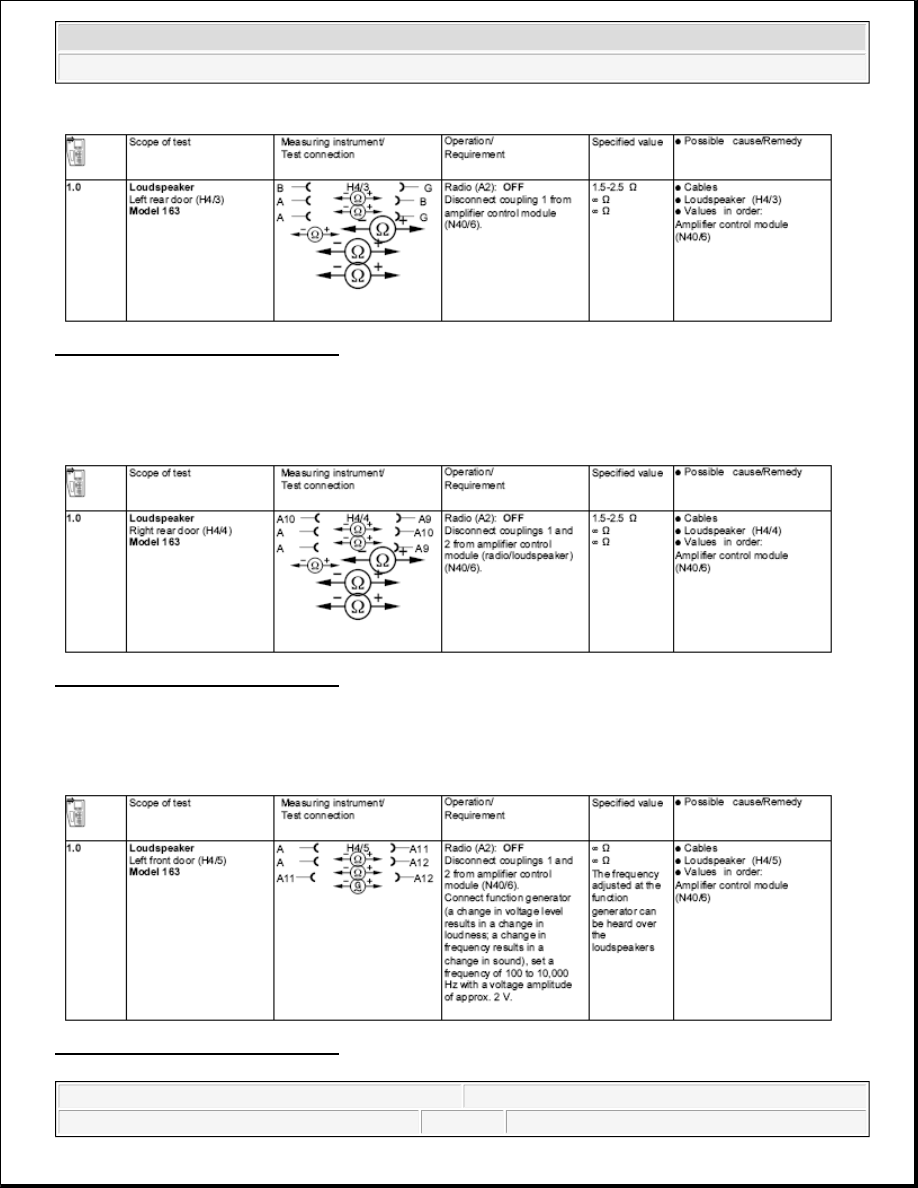

Fig. 145: Speaker Test Electrics LSA

SPEAKER TEST ELECTRICS LSA - AD82.62-P-6001-02T

Model 163 with sound system

Fig. 146: Speaker Test Electrics LSA

SPEAKER TEST ELECTRICS LSA - AD82.62-P-6001-02U

Model 163 with sound system

Fig. 147: Speaker Test Electrics LSA



2001 Mercedes-Benz ML320

1998-2005 ACCESSORIES & BODY, CAB Electrical System - Body - 163 Chassis



me



SPEAKER TEST ELECTRICS LSA - AD82.62-P-6001-02V

Model 163 with sound system

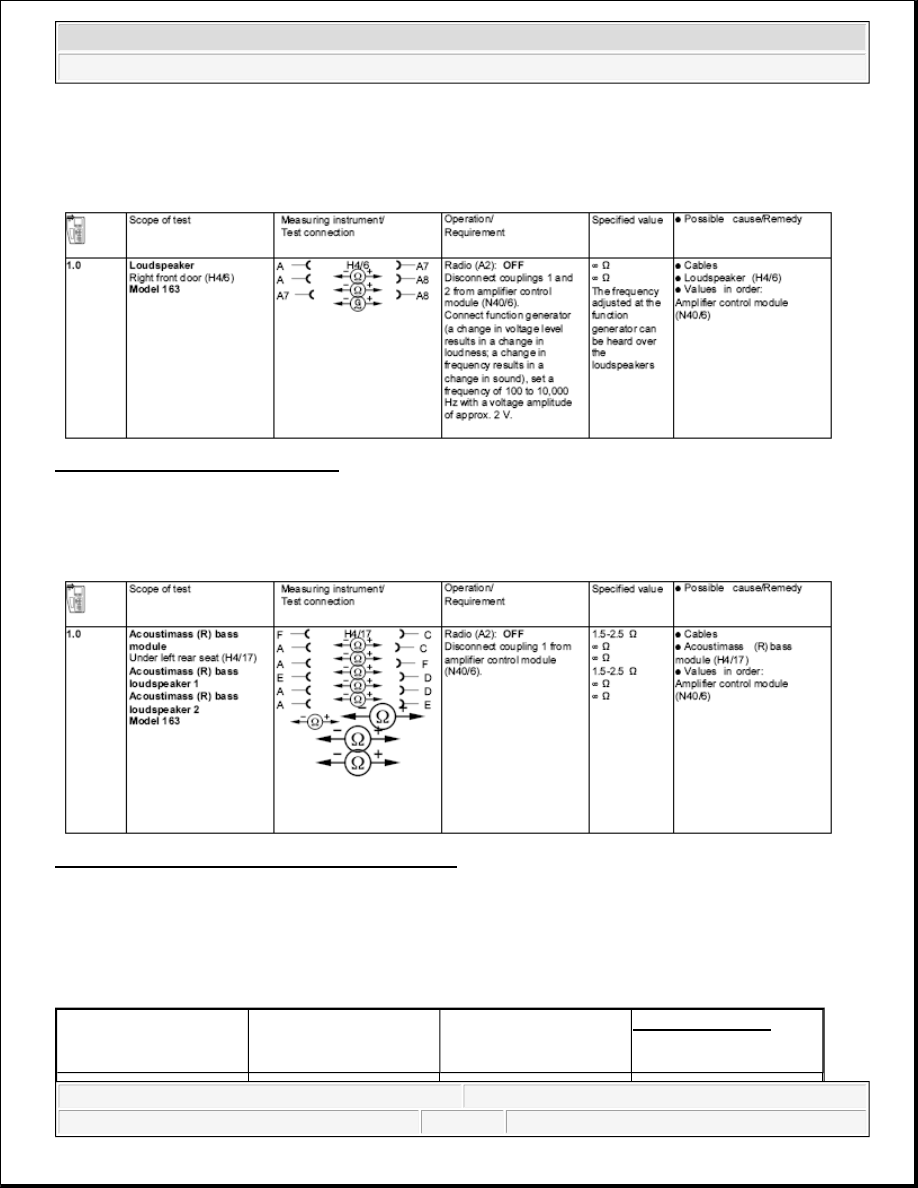

Fig. 148: Speaker Test Electrics LSA

LS TEST OF ELECTRICAL SYSTEM BASE SPEAKER - AD82.62-P-6001-04A

Model 163 with sound system

Fig. 149: LS Test Of Electrical System Base Speaker

SPEAKER SYSTEM (LSA) TEST ELECTRICS - AD82.62-P-6001D

MODEL 163 with CODE (491) U.S. version with CODE (257) Radio Hi-Line

MODEL 163 with CODE (257a) Radio ML 5 except CODE (491) U.S. version



Loudspeaker system (LS)
diagnosis, advanced
information



AD82.62-P-2001B



2001 Mercedes-Benz ML320

1998-2005 ACCESSORIES & BODY, CAB Electrical System - Body - 163 Chassis



me



SPEAKER SYSTEM (LSA) TEST ELECTRICS - AD82.62-P-6001E

MODEL 163 with CODE (491) U.S. version with CODE (259) Radio Premium with Bose sound system

MODEL 163 with CODE (259a) Radio ML 10 with sound system except CODE (491) U.S. version



Battery voltage 11-
14 V

Fuses in order

Radio in order



 Switch off radio for

disconnecting and
connecting connections
and connectors on the
radio and loudspeaker
system.







Testing





1

Loudspeaker, testing
electrical system, LS

Left front door

AD82.62-P-6001-02M

2

Loudspeaker, testing
electrical system, LS

Left rear door

AD82.62-P-6001-02O

3

Loudspeaker, testing
electrical system, LS

Right front door

AD82.62-P-6001-02P

4

Loudspeaker, testing
electrical system, LS

Right rear door

AD82.62-P-6001-02R



Loudspeaker system (LS)
diagnosis, previous
knowledge



AD82.62-P-2001A



Battery voltage 11-
14 V

Fuses in order

Radio in order

Loudspeaker for
sound system
installed



 To disconnect and

contact connections and
connectors on the radio and
at the loudspeaker system







2001 Mercedes-Benz ML320

1998-2005 ACCESSORIES & BODY, CAB Electrical System - Body - 163 Chassis



me
