Mercedes-Benz ML320. Service manual - part 275

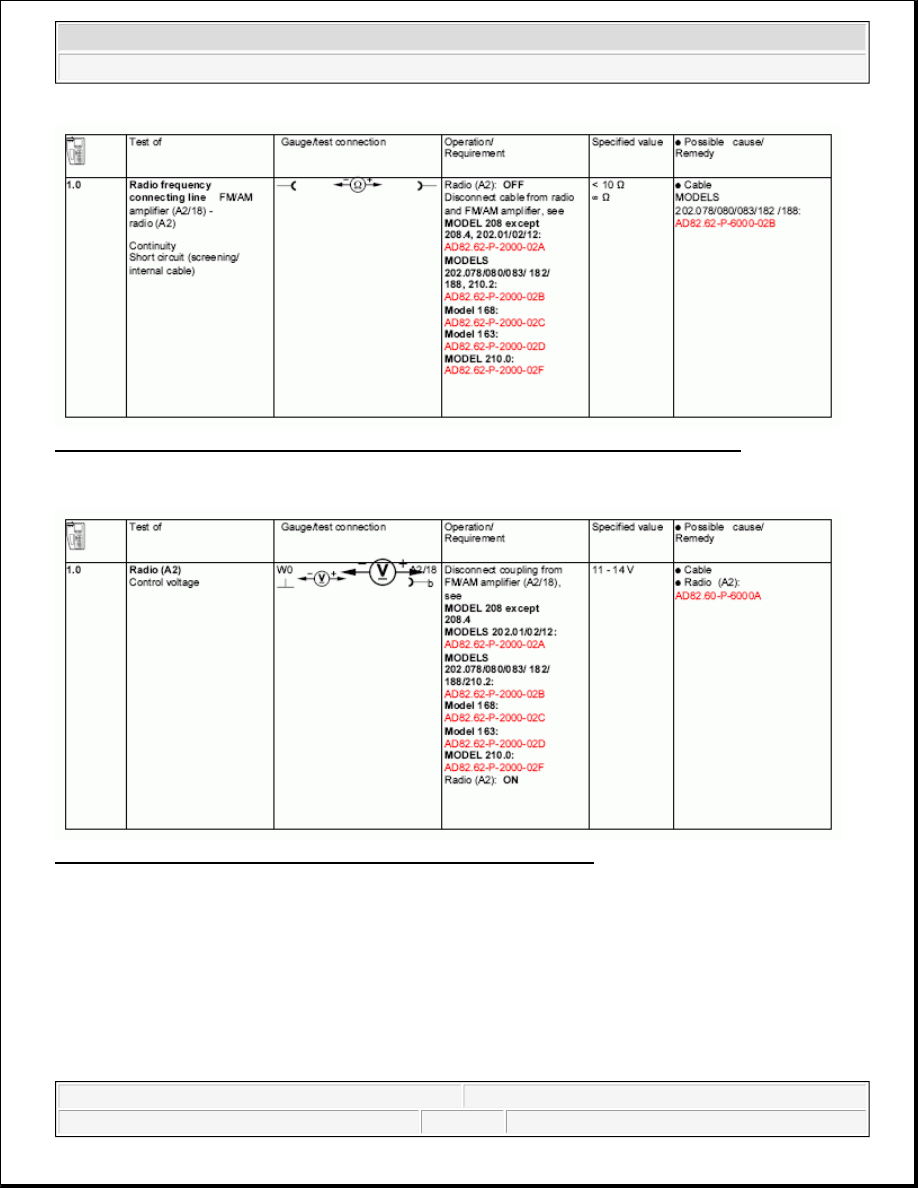

Fig. 136: Radio Frequency Connecting Line, Antenna System (AS) Electrical System Test

VOLTAGE SUPPLY, ANTENNA SYSTEM (AS) ELECTRICAL SYSTEM TEST - AD82.62-P-6000-03A

Fig. 137: Voltage Supply, Antenna System (AS) Electrical System Test

FM/AM AMPLIFIER POWER CONSUMPTION, ANTENNA SYSTEM (AS) ELECTRICAL SYSTEM TEST - AD82.62-P-6000-
04A



2001 Mercedes-Benz ML320

1998-2005 ACCESSORIES & BODY, CAB Electrical System - Body - 163 Chassis



me



Fig. 138: FM/AM Amplifier Power Consumption, Antenna System (AS) Electrical System Test

FM/AM AMPLIFIER GROUND CONNECTION, ANTENNA SYSTEM (AS) ELECTRICAL SYSTEM TEST - AD82.62-P-6000-
05A

ANTENNA SYSTEMS (AS), TESTING ELECTRICAL SYSTEM - AD82.62-P-6000A

MODELS 163, 168, 202.078 /080 /083 /182 /188, 208 (except, 208.4), 202.01 /02/12 as of 1.1.97, 210.0 /2



Test of

Gauge/test connection

Operation/
Requirement

Specified
value

Possible
cause/
Remedy

1.0

Ground
connection

FM/AM
amplifier
(A2/18)





A2/18 Radio (A2): OFF

 Do not release

attachment at
FM/AM amplifier
(A2/18). The
attachment point
of the amplifier
simultaneously
serves as the
ground
connection.

< 1 ohms

Transition
impedance at
ground
connection



Antenna system (AS)
diagnosis, previous
knowledge



AD82.62-P-2000A



Battery voltage
11-14V>







2001 Mercedes-Benz ML320

1998-2005 ACCESSORIES & BODY, CAB Electrical System - Body - 163 Chassis



me



AMPLIFIER CONTROL MODULE TEST ELECTRICS LSA - AD82.62-P-6001-01C

Model 163 with sound system

Fuses OK

Radio in order

No damage to
the rear
window and/or
to the rear or
side window

Test step

Inspecting





1

Rear window
suppressor capacitor
antenna system (AS)
electrical system test

except MODELS 163, 210.2

AD82.62-P-6000-
01A

2

Radio frequency
connecting line,
antenna system (AS)
electrical system test



AD82.62-P-6000-
02A

3

Radio frequency
connecting line,
antenna system (AS)
electrical system test

MODELS 202.078/080/083/182/188 AD82.62-P-6000-02B

4

Voltage supply,
antenna system (AS)
electrical system test



AD82.62-P-6000-
03A

5

FM/AM amplifier
power consumption,
antenna system (AS)
electrical system test



AD82.62-P-6000-
04A

6

FM/AM amplifier
ground connection,
antenna system (AS)
electrical system test



AD82.62-P-6000-
05A



2001 Mercedes-Benz ML320

1998-2005 ACCESSORIES & BODY, CAB Electrical System - Body - 163 Chassis



me

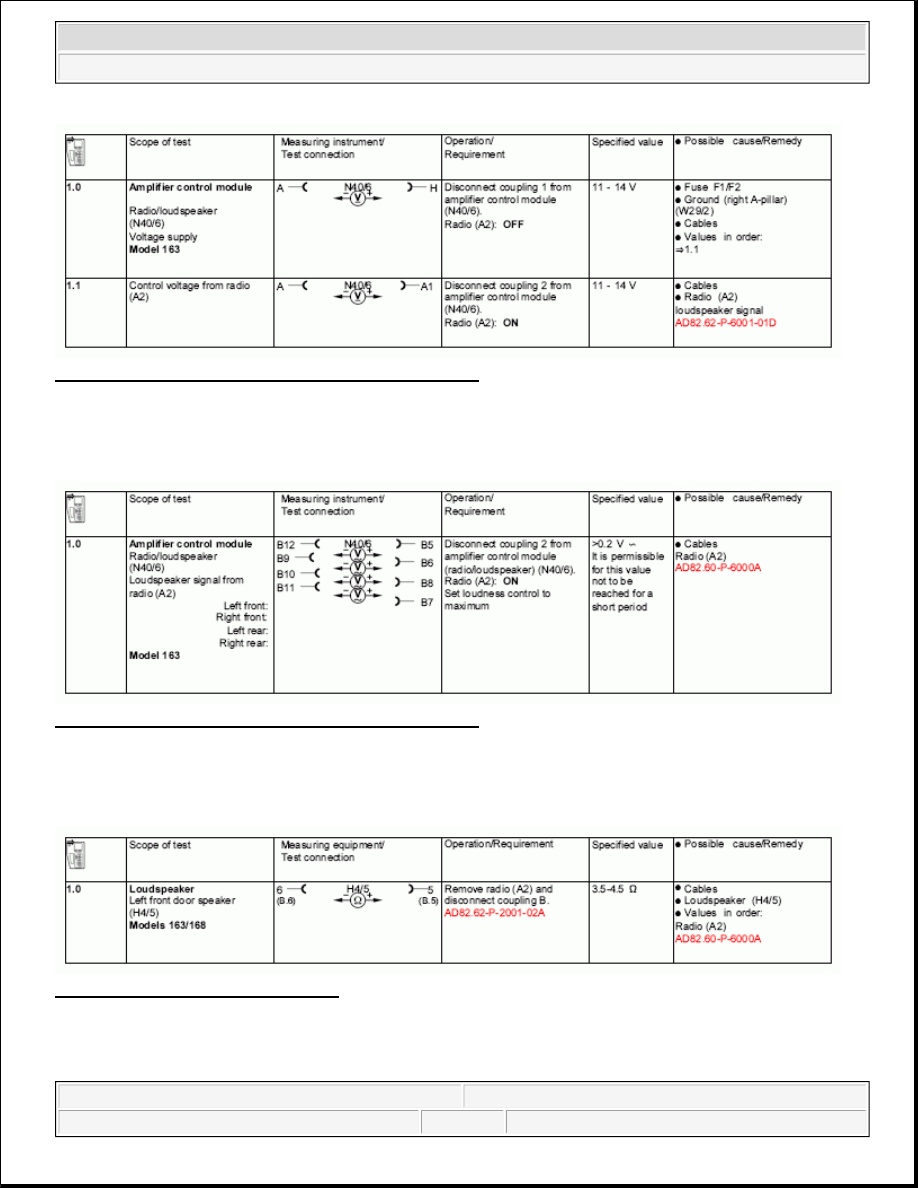

Fig. 139: Amplifier Control Module Test Electrics LSA

AMPLIFIER CONTROL MODULE TEST ELECTRICS LSA - AD82.62-P-6001-01D

Model 163 with sound system

Fig. 140: Amplifier Control Module Test Electrics LSA

SPEAKER TEST ELECTRICS LSA - AD82.62-P-6001-02M

Models 163/168

Fig. 141: Speaker Test Electrics LSA

SPEAKER TEST ELECTRICS LSA - AD82.62-P-6001-02O

Models 163, 168, 202, 210
