Мерседес Бенц W463. Снятие и установка модуля управления впрыском топлива (ECM ME-SFI)



Мерседес Бенц W463. Снятие и установка модуля управления впрыском топлива (ECM ME-SFI)

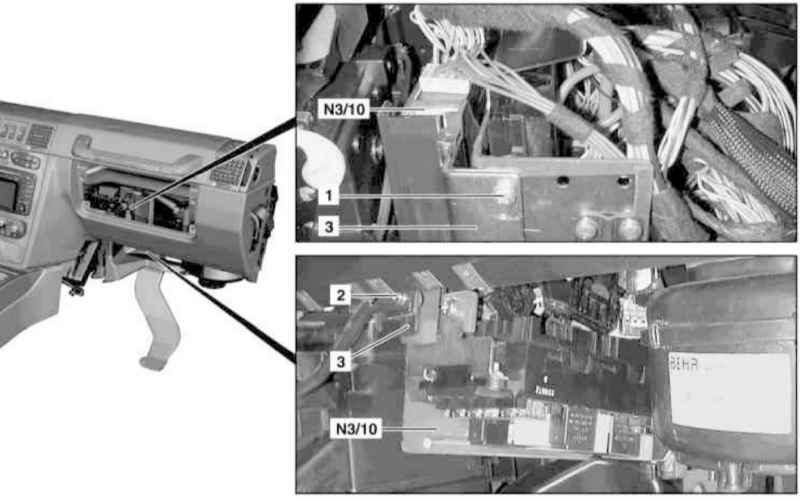

Детали установки модуля управления впрыском топлива (1 из 2)

6.2.14 Снятие и установка модуля управления впрыском топлива (ECM ME-SFI) Mercedes-Benz W463

1, 2 — Болт
3 — Опорный кронштейн модуля

N3/10 — (ECM ME-SFI)

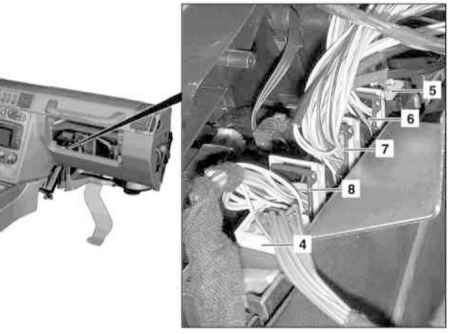

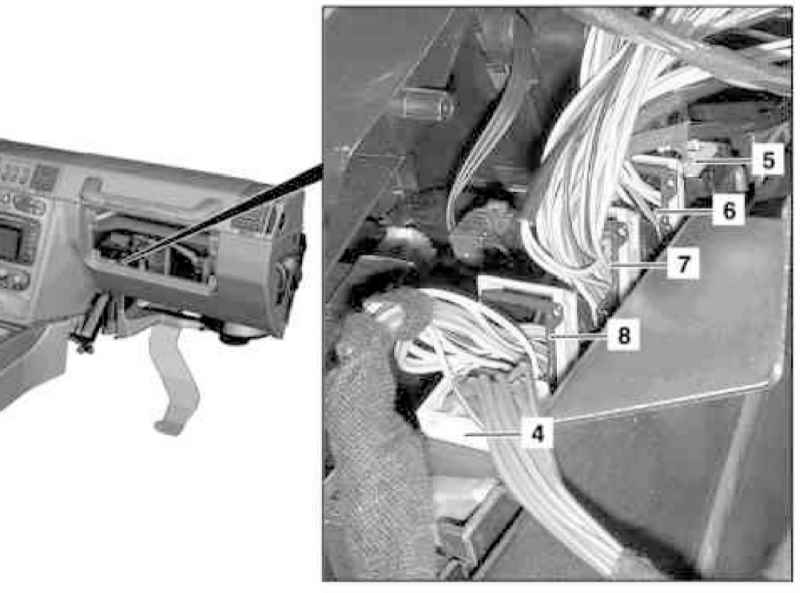

Детали установки модуля управления впрыском топлива (2 из 2)

6.2.14 Снятие и установка модуля управления впрыском топлива (ECM ME-SFI) Mercedes-Benz W463

4, 5, 6, 7 — Разъемы


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  2. Отсоедините отрицательный провод от батареи.

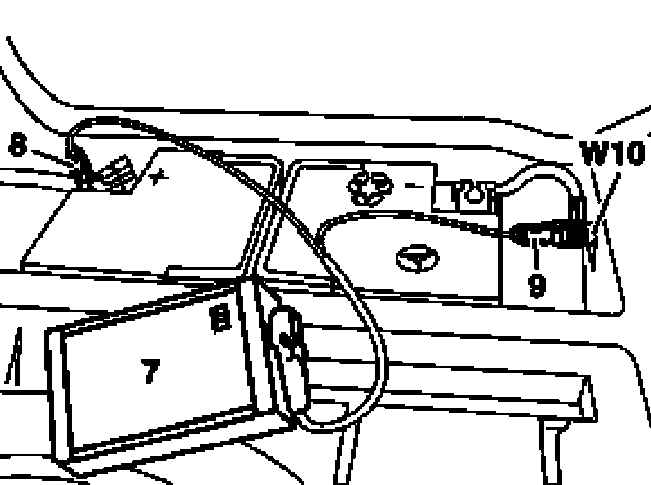

  1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.


    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи
6.2.14 Снятие и установка модуля управления впрыском топлива (ECM ME-SFI) Mercedes-Benz W463
  1. Снимите переднюю панель коврового покрытия в пассажирском ножном колодце.

  2. Снимите сборку модуля активации и восприятия сигнала (SAM) с передним монтажным блоком предохранителей/реле (см. Главу Бортовое электрооборудование), - не отсоединяйте электропроводку.

  3. Выверните болты (1 и 2) и снимите опорный кронштейн (3) ECM.
  4. Рассоедините разъемы электропроводки (4, 5, 6, 7 и 8), - не забывайте отпускать фиксаторы, где они предусмотрены.
  5. Снимите ECM ME-SFI (N3/10).
  6. Установка производится в обратном порядке, - проследите за правильностью прокладывания и подсоединения электропроводки.
  7. В заключение (при соответствующей комплектации) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID) и произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
