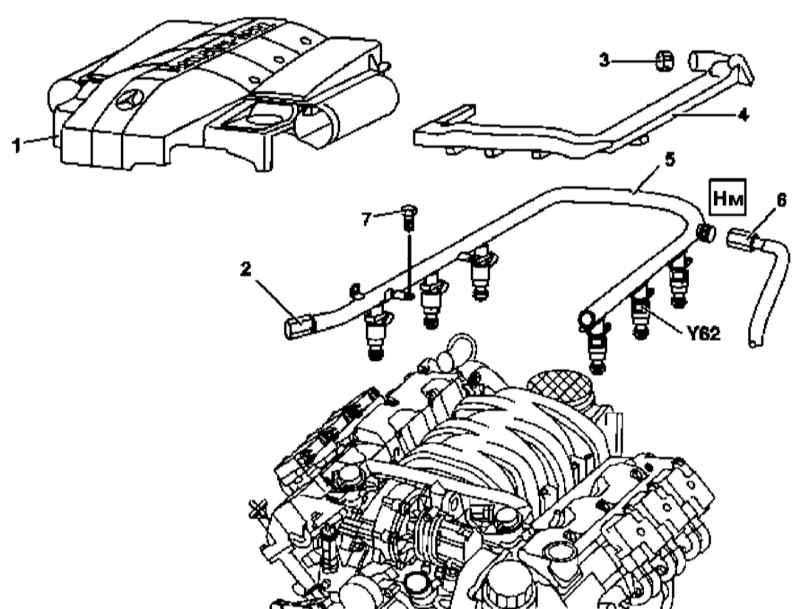

Детали установки топливной распределительной магистрали

6.2.12 Магистраль Mercedes-Benz W463

1 — Крышка силового агрегата со встроенным воздухоочистителем
2 — Сервисный клапан
3 — Фиксатор
4 — Пластмассовая крышка

5 — Топливная магистраль
6 — Линия подачи топлива
7 — Болты
Y62 — Топливный инжектор

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку силового агрегата со встроенным воздухоочистителем (1) (см. Раздел Снятие и установка компонентов впускного воздушного тракта).
  2. Отболтите фиксатор (3).
  3. Снимите пластмассовую крышку (4).
  4. Через сервисный клапан сбросьте давление в системе питания, - приготовьтесь к сбору вытесняемого топлива.
  5. Отболтите линию подачи топлива (6).
  6. Выверните крепежные болты (7) и снимите топливную распределительную магистраль (5) в сборе с инжекторами (Y62) с впускного трубопровода.
  7. Установка производится в обратном порядке.

Инжекторы

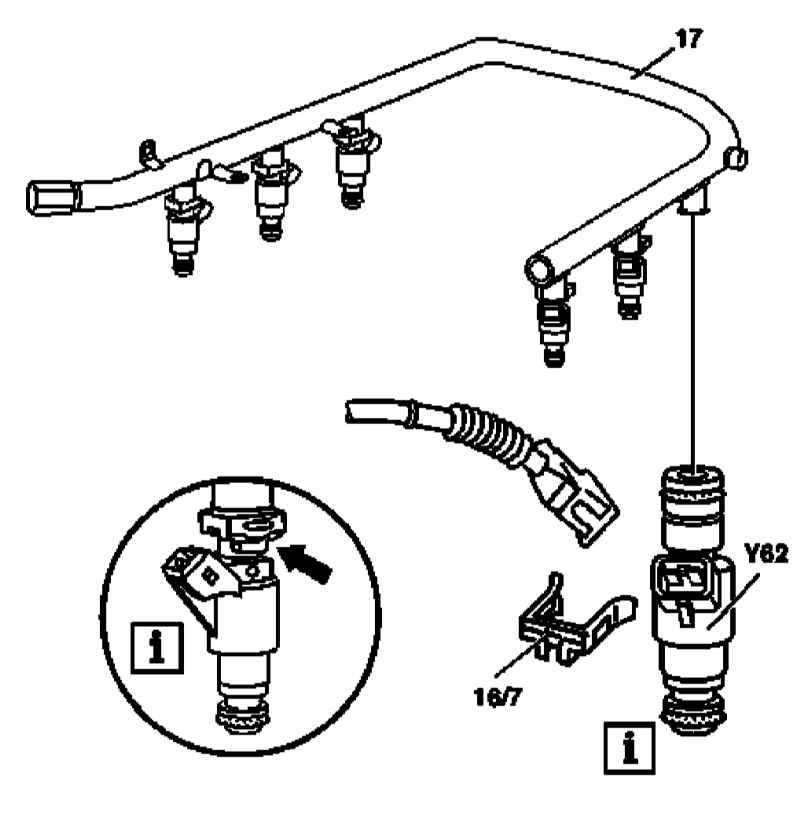

Детали установки топливных инжекторов

6.2.12 Магистраль Mercedes-Benz W463

16/7 — Противоротационный фиксатор
17 — Топливная магистраль

Y62 — Топливные инжекторы
Стрелка — Прямоугольная насадка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите топливную распределительную магистраль (17).
  2. Извлеките инжекторы (Y62).
  3. Установка производится в обратном порядке, - в случае необходимости замените уплотнительные кольца. Перед установкой уплотнительные кольца следует смазать маслом. Проследите, чтобы противоротационные фиксаторы (16/7) защелкнулись на прямоугольных насадках (стрелка).
