Мерседес Бенц W463. Снятие и установка топливного насоса



Мерседес Бенц W463. Снятие и установка топливного насоса

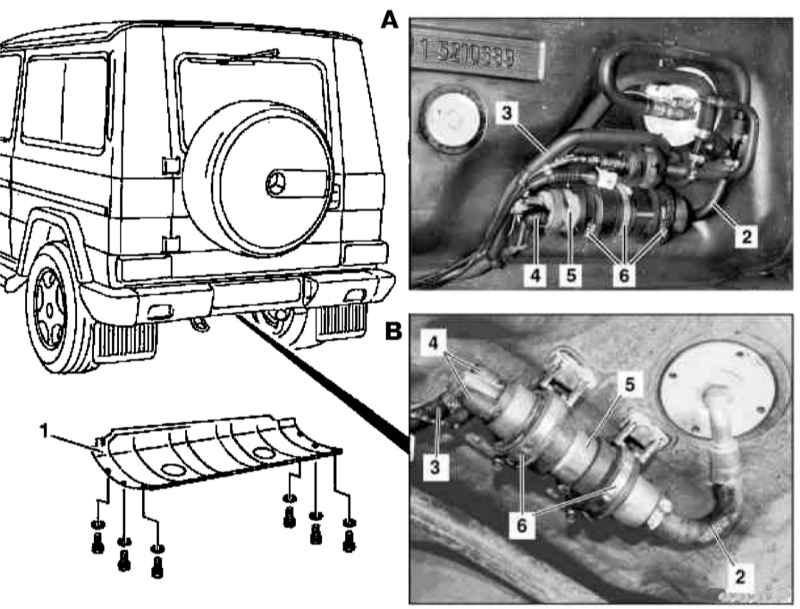

Детали установки топливного насоса

6.2.10 Снятие и установка топливного насоса Mercedes-Benz W463

А — Модели выпуска с 1.12.00
В — Модели выпуска по 30.11.00
1 — Защитный экран
2 — Линия подачи топлива

3 — Топливопровод
4 — Разъемы электропроводки
5 — Топливный насос
6 — Хомуты

 ПОРЯДОК ВЫПОЛНЕНИЯ

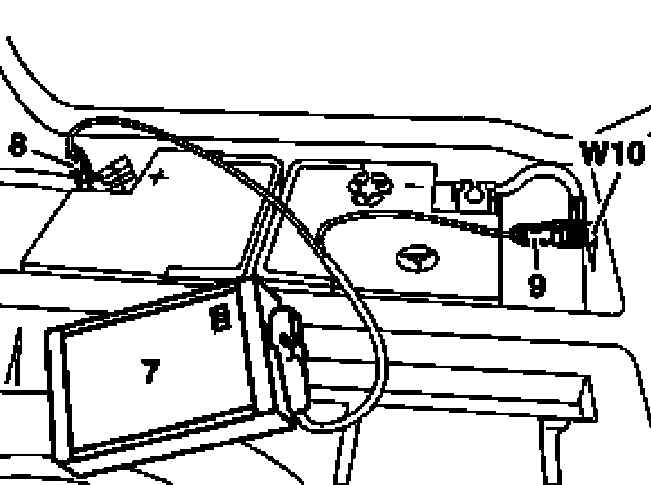

  1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.


    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи
6.2.10 Снятие и установка топливного насоса Mercedes-Benz W463
  1. Поддомкратьте автомобиль и установите его на подпорки.
  2. Снимите задний экран защиты днища (1).
  3. Пережмите топливные шланги (2 и 3) и отсоедините их от топливного насоса (5).
  4. Отсоедините от насоса (5) электропроводку (4).
  5. Отпустите крепежные хомуты (6) и снимите сборку топливного насоса.
  6. Установка производится в обратном порядке.
  7. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
