11.5. Кожух воздушного фильтра

Снятие

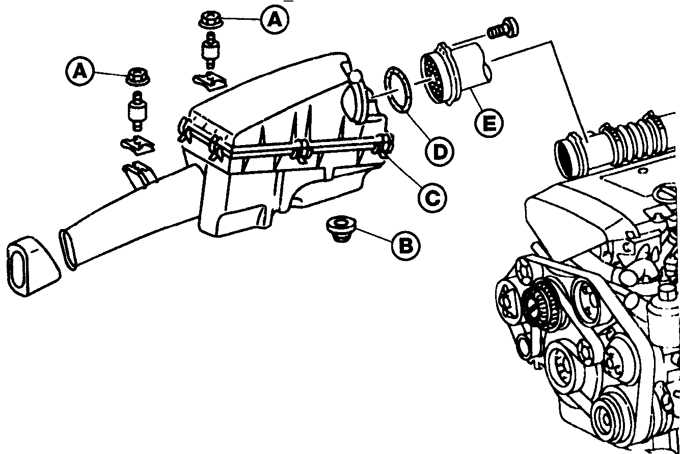

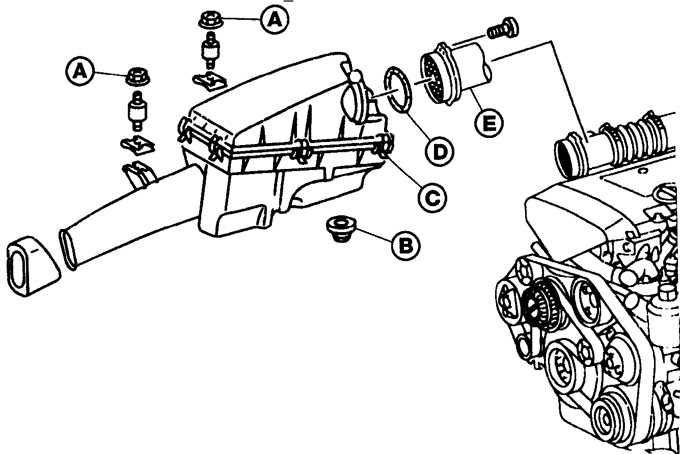

Воздушный фильтр


A – гайки; B – резиновое крепление; C – пружинные скобы;	D – уплотнительное кольцо; E – измеритель потока воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите фильтрующий элемент воздушного фильтра. Отвинтите болты и снимите измеритель потока воздуха с задней части кожуха воздушного фильтра. Снимите уплотнительное кольцо (см. рисунок).

2. Отвинтите винт и снимите трубку воздухозаборника, соединяющую воздушный фильтр с воздушной камерой в передней части моторного отсека.

3. Отвинтите гайки, крепящие нижнюю часть кожуха воздушного фильтра.

4. Снимите кожух воздушного фильтра, извлекая его нижнюю часть из резиновых креплений.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию. Проверьте правильность установки уплотнительного кольца, расположенного между кожухом воздушного фильтра и измерителем потока воздуха.
