10.13.1. Распределитель топлива

Снятие

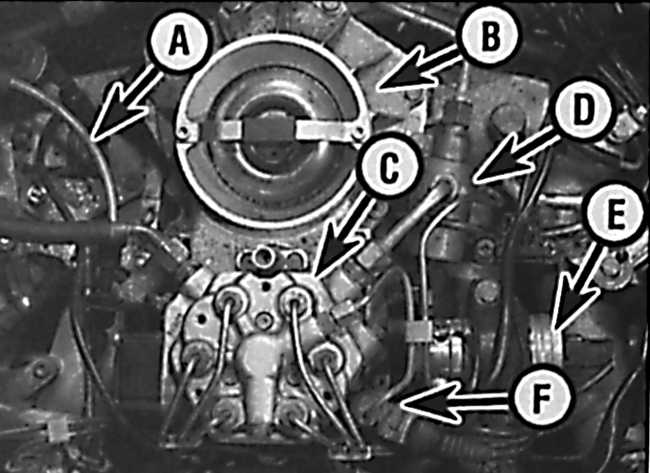

Расположение элементов топливной системы на 6-цилиндровом двигателе (4-цилиндровый аналогичен)

11.13.12 Распределитель топлива Mercedes-Benz W124

A – трос акселератора;
B – датчик потока воздуха;
C – распределитель топлива;
D – регулятор давления топлива;
E – регулятор оборотов холостого хода;
F – клапан запуска холодного двигателя;

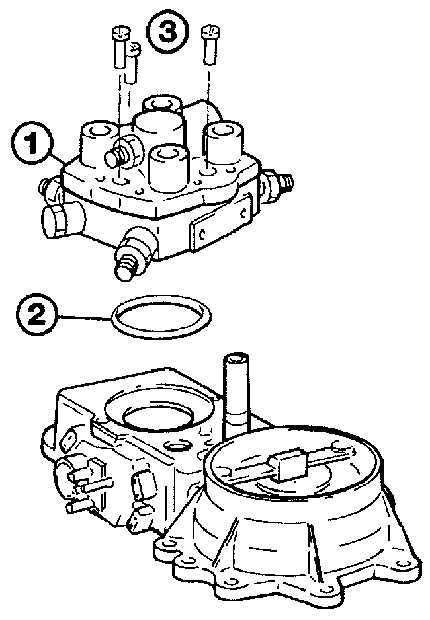

Элементы распределителя топлива и датчика потока воздуха на 4-цилиндровом двигателе

1 – распределитель топлива;

2 – уплотнительное кольцо;

3 – винты

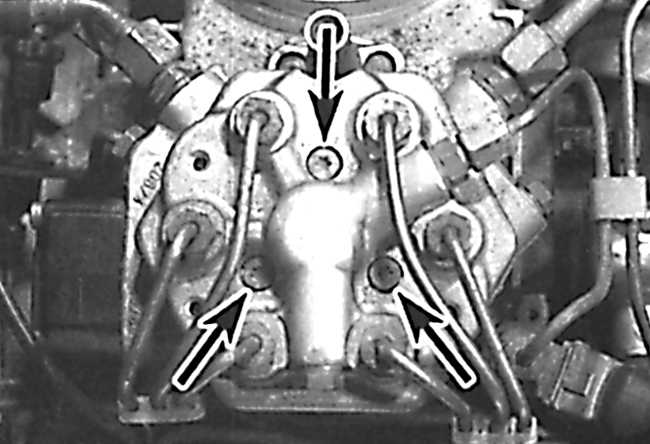

Расположение винтов крепления датчика потока воздуха к распределителю топлива на 6-цилиндровом двигателе

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите давление в топливной системе.

2. Снимите провод массы с аккумулятора.

3. Снимите воздушный фильтр (см. рис. Расположение элементов топливной системы на 6-цилиндровом двигателе).

4. Удерживая топливные форсунки гаечным ключом от проворачивания, отвинтите топливо проводы от топливных форсунок, затем отвинтите толпивопроводы от распределителя топлива (см. рис. Элементы распределителя топлива и датчика потока воздуха на 4-цилиндровом двигателе, Расположение винтов крепления датчика потока воздуха к распределителю топлива на 6-цилиндровом двигателе).

5. На распределителе топлива отвинтите крепление топливопроводов, клапана запуска холодного двигателя, регулятора давления и подающего топливопровода.

6. Отсоедините многоконтактный электрический разъем на жгуте проводов электрогидравлического регулятора давления, расположенного сбоку распределителя топлива.

7. Отвинтите три винта крепления распределителя топлива и, соблюдая осторожность и поворачивая его в стороны, снимите его с датчика потока воздуха. Снимите уплотнительное кольцо.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию. При установке распределителя топлива используйте новое уплотнительное кольцо.

2. Запустите двигатель и проверьте на отсутствие утечек вокруг снимаемых компонентов. Проверьте и, при необходимости, отрегулируйте обороты холостого хода и содержание СО в выхлопных газах.
