Мерседес Бенц W124. Дополнительное воздушное устройство



Мерседес Бенц W124. Дополнительное воздушное устройство

10.13.10. Дополнительное воздушное устройство

10.13.10.1. Снятие

Шестицилиндровые двигатели

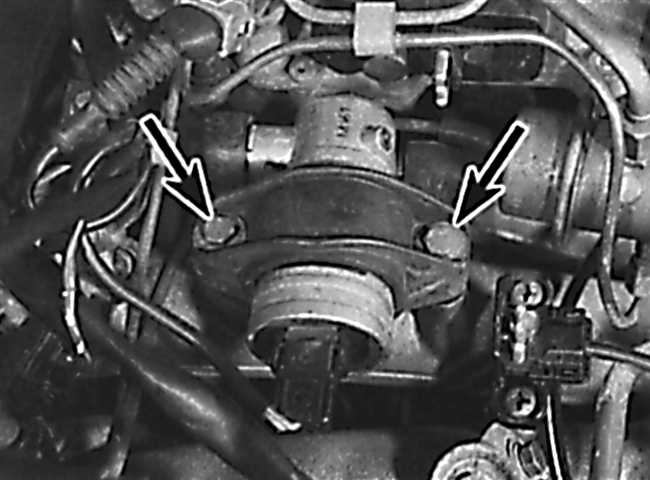

Расположение болтов крепления регулятора оборотов холостого хода
11.13.10 Дополнительное воздушное устройство Mercedes-Benz W124




ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Регулятор оборотов холостого хода установлен над впускным коллектором перед распределителем топлива.
3. Отсоедините электрический разъем от исполнительного механизма.
4. Промаркируйте и отсоедините воздушные шланги от исполнительного механизма.
5. Отвинтите болты и снимите исполнительный механизм (см. рисунок).

Четырехцилиндровые двигатели

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Дополнительное воздушное устройство установлено в задней части впускного коллектора у перегородки моторного отсека.
3. Отсоедините электрический разъем от исполнительного механизма.
4. Ослабьте хомут и снимите воздушный шланг с верхней части дополнительного воздушного устройства.
5. Отвинтите болты и снимите дополнительное воздушное устройство.
