WINDOWS AND WIPER BLADES

The windshield, rear and side windows and the wiper blades should be
cleaned regularly. If the wipers do not wipe properly, substances on the
vehicle’s glass or the wiper blades may be the cause. These may include
hot wax treatments used by commercial car washes, water repellant
coatings, tree sap, or other organic contamination; these contaminants
may cause squeaking or chatter noise from the blades, and streaking and
smearing of the windshield. To clean these items, follow these tips:
• The windshield, rear windows and side windows may be cleaned with

a non-abrasive cleaner such as Ultra-Clear Spray Glass Cleaner
(0000–77–400E-01 and 0000–77–400E-02), available from your
authorized Mazda dealer.

• The wiper blades can be cleaned with isopropyl (rubbing) alcohol or a

windshield washer concentrate. This washer fluid concentrate contains
a special solution in addition to alcohol which helps to remove the hot
wax deposited on the wiper blade and windshield from automated car
wash facilities. Be sure to replace wiper blades when they appear
worn or do not function properly.

• Do not use abrasives, as they may cause scratches.
• Do not use fuel, kerosene, or paint thinner to clean any parts.

INSTRUMENT PANEL / INTERIOR TRIM AND CLUSTER LENS

Clean the interior trim areas and instrument panel with a damp cloth,
then with a clean, dry cloth, or use Mazda Deluxe Leather and Vinyl
Cleaner (0000-77-430E-15).
• Avoid cleaners or polish that increase the gloss of the upper portion of

the instrument panel. The dull finish in this area helps protect the
driver from undesirable windshield reflection.

• Do not use household or glass cleaners, as these may damage the

finish.

WARNING:

Do not use chemical solvents or strong detergents

when cleaning the steering wheel, instrument panel or interior

trim areas to avoid contamination of the airbag systems.

• Be certain to wash or wipe your hands clean if you have been in

contact with certain products such as insect repellent and suntan
lotion in order to avoid possible damage to the interior painted
surfaces.

Cleaning

234

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

INTERIOR

For fabric, carpets, cloth seats, and seat belts:
• Remove dust and loose dirt with a vacuum cleaner.
• Remove light stains and soil with Upholstery Cleaner and Spot

Remover (0000–77–430E-01), available at your authorized Mazda
dealer.

• If grease or tar is present on the material, spot-clean the area first

with Spot and Stain Remover (0000–77–410E-01), available at your
authorized Mazda dealer.

• If a solvent ring forms on the fabric after spot cleaning, clean the

entire area immediately (but do not oversaturate) or the ring will set.

• Do not use household cleaning products or glass cleaners, which can

stain and discolor the fabric and affect the flame retardant abilities of
the seat materials.

UNDERBODY

Flush the complete underside of your vehicle frequently. Keep body and
door drain holes free from packed dirt.

MAZDA CAR CARE PRODUCTS

Your Mazda dealer has many quality products available to clean your
vehicle and protect its finishes. These quality products have been
specifically engineered to fulfill your automotive needs; they are custom
designed to complement the style and appearance of your vehicle. Each
product is made from high quality materials that meet or exceed rigid
specifications. For best results, use these products or products of
equivalent quality. These products are available at your authorized Mazda
dealer.

Cleaning

235

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

INTRODUCTION

Be extremely careful to prevent injury to yourself and others or damage
to your vehicle when using this manual for inspection and maintenance.

If you’re unsure about any procedure it describes, we strongly urge you
to have a reliable and qualified service shop perform the work, preferably
an authorized Mazda Dealer.

Factory-trained Mazda technicians and genuine Mazda parts are best for
your vehicle. Without this expertise and the parts that have been
designed and made especially for your Mazda, inadequate, incomplete,
and insufficient servicing may result in problems. This could lead to
vehicle damage or an accident and injuries.

For expert advice and quality service, consult an authorized Mazda
Dealer.

The owner should retain evidence that proper maintenance has been
performed as prescribed.

Claims against the warranty resulting from lack of maintenance, as
opposed to defective materials or authorized Mazda workmanship, will
not be honored.

Any auto repair shop using parts equivalent to your Mazda’s original
equipment may perform maintenance. But we recommend that it
always be done by an authorized Mazda Dealer using genuine
Mazda parts.

SCHEDULED MAINTENANCE

Schedule 1 — Normal Driving Conditions/Emission Control
Systems

Follow Schedule 1 if the vehicle is operated mainly where none of the
following conditions apply. If any do apply, follow Schedule 2.
• Repeated short-distance driving.
• Driving in dusty conditions.
• Towing a trailer.
• Operating in hot weather in stop-and-go “rush hour” traffic.
• Extended periods of idling or low-speed operation.
• High-speed operation with a fully loaded vehicle.
• Off-road operation.
NOTE:

After the described period, continue to follow the described

maintenance at the recommended intervals.

Maintenance and Specifications

236

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

CHART SYMBOLS

I

: Inspect and if necessary, correct, clean or replace

A

Adjust

R

: Replace

L

: Lubricate

Normal driving service intervals — perform at the months or distances
shown, whichever occurs first.

Maintenance Item

Maintenance Interval (Number of months or Miles (km),

whichever comes first)

Months

4

8

12

16

20

24

28

32

36

40

44

48

x 1000 miles

5

10

15

20

25

30

35

40

45

50

55

60

(x 1000 km)

(8) (16) (24) (32) (40) (48) (56) (64) (72) (80) (88) (96)

ENGINE

Engine oil

R

R

R

R

R

R

R

R

R

R

R

R

Oil filter

R

R

R

R

R

R

R

R

R

R

R

R

AIR CLEANER

Air cleaner filter

R

R

IGNITION SYSTEM

Spark plugs

*3

COOLING SYSTEM

Engine coolant (yellow)

Replace at first 100,000 miles (160,000 km) or

72 months; after that, every 50,000 miles

(80,000 km) or 36 months

Coolant condition and protection,
hoses and clamps — annually —
prior to cold weather every
12 months

I

I

I

I

CHASSIS AND BODY

Wheel lug nut torque

*1

I

I

I

I

I

I

I

I

I

I

I

I

Inspect tires for wear and rotate
(X = recommended interval for
optimal tire life)

I

X

I

X

X

I

X

X

I

X

X

I

Clutch reservoir fluid level

I

I

I

I

I

I

Front wheel bearings (4x2)

L

Disc brake system

I

I

I

I

Maintenance and Specifications

237

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

Maintenance Item

Maintenance Interval (Number of months or Miles (km),

whichever comes first)

Months

4

8

12

16

20

24

28

32

36

40

44

48

x 1000 miles

5

10

15

20

25

30

35

40

45

50

55

60

(x 1000 km)

(8) (16) (24) (32) (40) (48) (56) (64) (72) (80) (88) (96)

Caliper slide rails

L

L

L

L

Drum brake system, lines and hoses

I

I

I

I

Exhaust system for leaks, damage,
looseness

I

I

Manual transmission fluid

Automatic
transmission fluid

*2

I

I

Exhaust system shielding (for
trapped material)

I

I

Propeller shaft U-joints
(if equipped with grease fittings)

L

L

L

L

L

L

Parking brake system (for damage
and operation)

I

I

I

I

Ball joints (4x2)

I/L

I/L

I/L

I/L

Transfer case fluid (4x4)

Replace every 150,000 miles (240,000 km)

Rear axle lubricant

Does not require replacement unless rear axle

submerged in water

Accessory drive belts

Fuel filter

R

R

Steering linkage, ball joints,
suspension and driveshaft

I

I

I

I

*1 The wheel lug nuts must be retightened to the proper specifications
at 500 miles (800 km) of new vehicle operation, at any wheel change, or
at any other time the wheel lug nuts have been loosened. Refer to Wheel
lug nut torque specifications in the Tires, Wheels and Loading
chapter for the proper lug nut torque specification.

*2 Replace every 150,000 miles (240,000 km) unless submerged in water.

*3 Refer to vehicle emission control information label for spark plug and
gap specifications.

Maintenance and Specifications

238

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

Schedule 1 continued

Maintenance Item

Maintenance Interval (Number of months or Miles (km),

whichever comes first)

Months

52

56

60

64

68

72

76

80

84

88

92

96

x 1000 miles

65

70

75

80

85

90

95

100

105

110

115

120

(x 1000 km) (104) (112) (121) (128) (136) (144) (152) (160) (168) (176) (184) (192)

ENGINE

Engine oil

R

R

R

R

R

R

R

R

R

R

R

R

Oil filter

R

R

R

R

R

R

R

R

R

R

R

R

AIR CLEANER

Air cleaner filter

R

R

IGNITION SYSTEM

Spark plugs

*3

R

COOLING SYSTEM

Engine coolant (yellow)

Replace at first 100,000 miles (160,000 km) or 72 months;

after that, every 50,000 miles (80,000 km) or 36 months

Coolant condition and
protection, hoses and
clamps — annually —
prior to cold weather
every 12 months

I

I

I

I

CHASSIS AND BODY

Wheel lug nut
torque

*1

I

I

I

I

I

I

I

I

I

I

I

I

Inspect tires for wear and
rotate (X = recommended
interval for optimal tire
life)

X

X

I

X

X

I

X

X

I

X

X

I

Clutch reservoir fluid level

I

I

I

I

I

I

Front wheel bearings
(4x2)

L

Disc brake system

I

I

I

I

Caliper slide rails

L

L

L

L

Drum brake system, lines
and hoses

I

I

I

I

Maintenance and Specifications

239

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

Maintenance Item

Maintenance Interval (Number of months or Miles (km),

whichever comes first)

Months

52

56

60

64

68

72

76

80

84

88

92

96

x 1000 miles

65

70

75

80

85

90

95

100

105

110

115

120

(x 1000 km) (104) (112) (121) (128) (136) (144) (152) (160) (168) (176) (184) (192)

Exhaust system for leaks,
damage, looseness

I

I

Manual transmission fluid

R

Automatic
transmission
fluid

*2

I

I

Exhaust system shielding
(for trapped material)

I

I

Propeller shaft U-joints
(if equipped with grease
fittings)

L

L

L

L

L

L

Parking brake system
(for damage and
operation)

I

I

I

I

Ball joints (4x2)

I/L

I/L

I/L

I/L

Transfer case fluid (4x4)

Replace every 150,000 miles (240,000 km)

Rear axle lubricant

Does not require replacement unless rear axle

submerged in water

Accessory drive belts

I

Fuel filter

R

R

Steering linkage, ball
joints, suspension and
driveshaft

I

I

I

I

*1 The wheel lug nuts must be retightened to the proper specifications
at 500 miles (800 km) of new vehicle operation, at any wheel change, or
at any other time the wheel lug nuts have been loosened. Refer to Wheel
lug nut torque specifications in the Tires, Wheels and Loading
chapter for the proper lug nut torque specification.

*2 Replace every 150,000 miles (240,000 km) unless submerged in water.

*3 Refer to vehicle emission control information label for spark plug and
gap specifications.

Maintenance and Specifications

240

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

SCHEDULE 2 — SPECIAL OPERATING CONDITIONS

If your driving habits FREQUENTLY include one or more of the
following conditions:
• Short trips of less than 10 miles (16 km) when outside temperatures

remain below freezing.

• Towing a trailer, or carrying maximum loads.
• Operating in severe dust conditions.
• Operating during hot weather in stop-and-go “rush hour” traffic.
• Extensive idling, such as police, taxi or door-to-door delivery service.
• High speed operation with a fully loaded vehicle (max. GVW).
• Off-road operation
Change ENGINE OIL AND OIL FILTER every 3 months or 3,000 miles
(4,800 km) whichever occurs first.

NOTE:

Idling the engine for extended periods will accumulate more

hours of use on your vehicle than is actually indicated by the mileage
odometer. Consequently, the odometer reading can be often misleading
when determining the right time to change your engine oil and filter. If
you are using your vehicle in a manner which allows it to remain
stationary while the engine is running for long periods (door-to-door
delivery, taxi, police, power/utility company trucks, or similar duty), then
Mazda recommends you increase the frequency of oil and filter changes
to an interval equivalent to 200 ENGINE HOURS or use. Since most
vehicles are not equipped with hour-meters, it may be necessary for you
to approximate your idle time and plan oil/filter changes accordingly.

Maintenance and Specifications

241

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

Special
Operating
Conditions

Replace

Engine

Oil

and

Filter

Inspect

Brake

System

Replace

Fuel

Filter

Change

Automatic

T

ransmission

Fluid

Replace

Spark

Plugs

Replace

Engine

Air

Filter

Change

Manual

T

ransmission

Fluid

Inspect

and

Lubricate

U-Joints

Lubricate

Front

Wheel

Bearing

(4x2)

Change

T

ransfer

Case

Fluid

(4x4)

Suggested
Maintenance
Interval

3,000
miles

or

3 months

5,000

miles

15,000

miles

30,000

miles

60,000

miles

As

required

As

required

As

required

30,000

miles

60,000

miles

Towing a
trailer or us-
ing a camper
or car top
carrier

X

X

X

X

Extensive
idling or low-
speed driving
for long dis-
tances as in
heavy com-
mercial use
such as deliv-
ery, taxi or
patrol car

X

X

X

X

X

X

X

Operating in
dusty condi-
tions such as
unpaved or
dusty roads

X

X

X

X

Off road op-
eration

X

X

X

For specific recommendations see your authorized Mazda dealer or
qualified service professional.

Maintenance and Specifications

242

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

OWNER MAINTENANCE

Owner Maintenance Schedule

The owner or a qualified service technician should make these vehicle
inspections at the indicated intervals to ensure safe and dependable
operation.

Bring any problem to the attention of an authorized Mazda dealer or
qualified service technician as soon as possible.

While operating your vehicle
• Note any changes in the sound of the exhaust or any smell or exhaust

fumes in the vehicle.

• Check for vibrations in the steering wheel. Notice any increased

steering effort or looseness in the steering wheel, or change in the
straight ahead position.

• Notice if your vehicle constantly turns slightly or “pulls” to one side

when traveling on a smooth, level road.

• When stopping, listen and check for strange sounds, pulling to one

side, increased brake pedal travel or “hard to push” brake pedal.

• If any slipping or changes in the operation of your transmission occur,

check the transmission fluid level.

• Check automatic transmission park function.
• Check parking brake.
At least monthly
• Check function of all interior and exterior lights.
• Check tires for wear and proper air pressure.
• Check engine oil level.
• Check coolant level in the coolant reservoir.
• Check washer fluid level.
At least twice a year (for example, every spring and fall)
• Check power steering fluid level.
• Check clutch fluid level (if equipped).
• Check and clean body and door drain holes.
• Check and lubricate all hinges, latches, and outside locks.
• Check and lubricate door rubber weather strips.
• Check parking brake for proper operation.

Maintenance and Specifications

243

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

• Check lap/shoulder belts and seat latches for wear and function.
• Check air pressure in spare tire.
• Check windshield washer spray and wiper operation. Clean wiper

blades with clean cloth dampened with washer fluid.

• Check safety warning lamps (brake, ABS, air bag, seat belt) for

operation.

• Check cooling system fluid level and verify coolant specific gravity is

correct for summer or winter conditions.

• Check battery water level (non-maintenance free).
• Check battery connections and clean if necessary.
Retightening lug nuts
• Retighten the lug nuts to the specified torque at 500 miles (800 km)

after any wheel disturbance (tire rotation, changing a flat tire, wheel
removal, etc.).

• Refer to Wheel lug nut torque specifications in the Tires, Wheels

and Loading chapter for the proper lug nut torque specification.

SERVICE RECOMMENDATIONS

To help you service your vehicle, we provide scheduled maintenance
information which makes tracking routine service easy.

If your vehicle requires professional service, your authorized dealer can
provide necessary parts and service. Check your Warranty Information to
find out which parts and services are covered.

Use only recommended fuels, lubricants, fluids and service parts
conforming to specifications. Genuine Mazda parts are designed and built
to provide the best performance in your vehicle.

PRECAUTIONS WHEN SERVICING YOUR VEHICLE
• Do not work on a hot engine.
• Make sure that nothing gets caught in moving parts.
• Do not work on a vehicle with the engine running in an enclosed

space, unless you are sure you have enough ventilation.

• Keep all open flames and other burning material (such as cigarettes)

away from the battery and all fuel related parts.

Working with the engine off
• Automatic transmission:

1. Set the parking brake and shift to P (Park).

Maintenance and Specifications

244

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

2. Turn off the engine and remove the key.

3. Block the wheels.

• Manual transmission:

1. Set the parking brake, press and hold the clutch pedal, place the

gearshift in 1 (First), and release the clutch pedal.

2. Turn off the engine and remove the key.

3. Block the wheels.

Working with the engine on
• Automatic transmission:

1. Set the parking brake and shift to P (Park).

2. Block the wheels.

• Manual transmission:

1. Set the parking brake, press and hold the clutch pedal, place the

gearshift in N (Neutral), and release the clutch pedal.

2. Block the wheels.

WARNING:

To reduce the risk of vehicle damage and/or

personal burn injuries, do not start your engine with the air

cleaner removed and do not remove it while the engine is running.

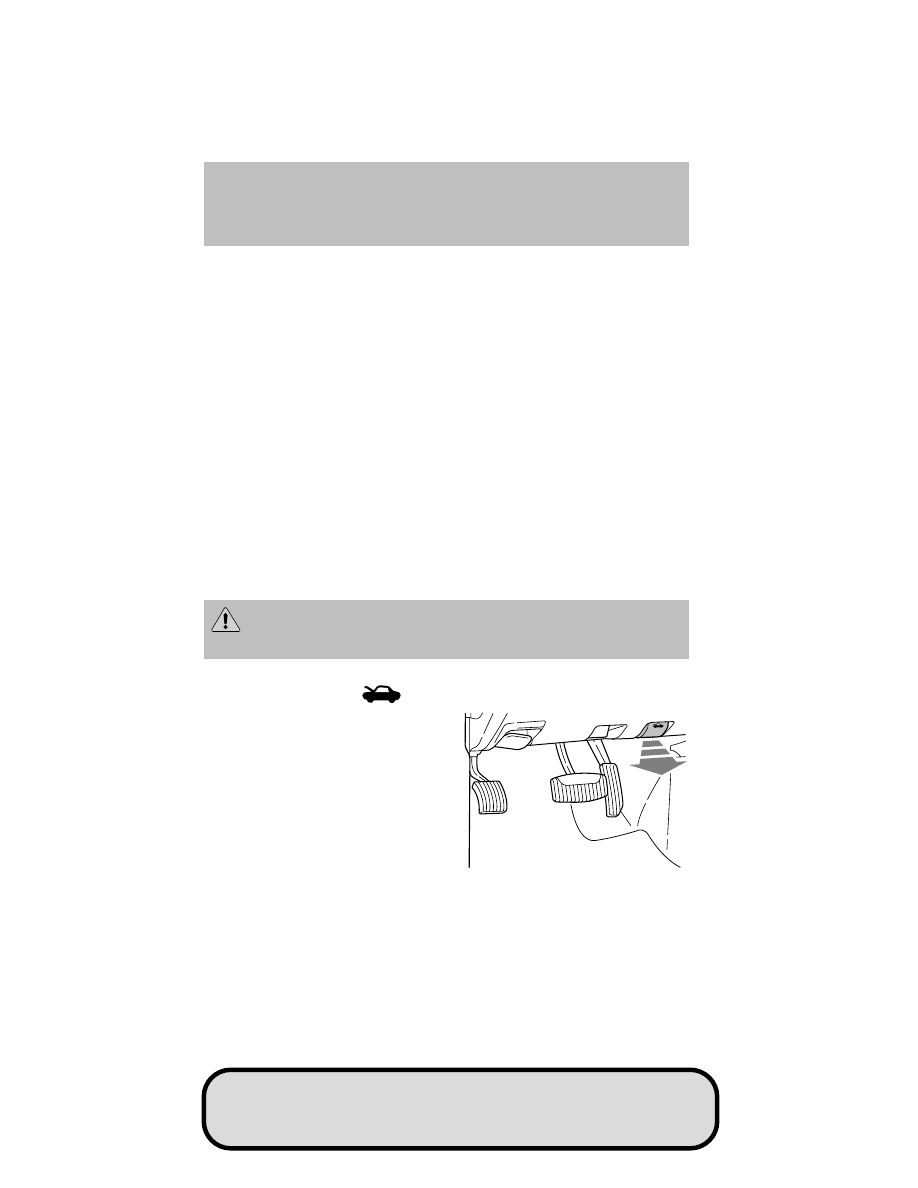

OPENING THE HOOD

1. Inside the vehicle, pull the hood

release handle located under
the bottom of the instrument
panel near the steering column.

2. Go to the front of the vehicle

and release the auxiliary latch
that is located under the front
center of the hood.

3. Lift the hood and support it

with the prop rod.

Maintenance and Specifications

245

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

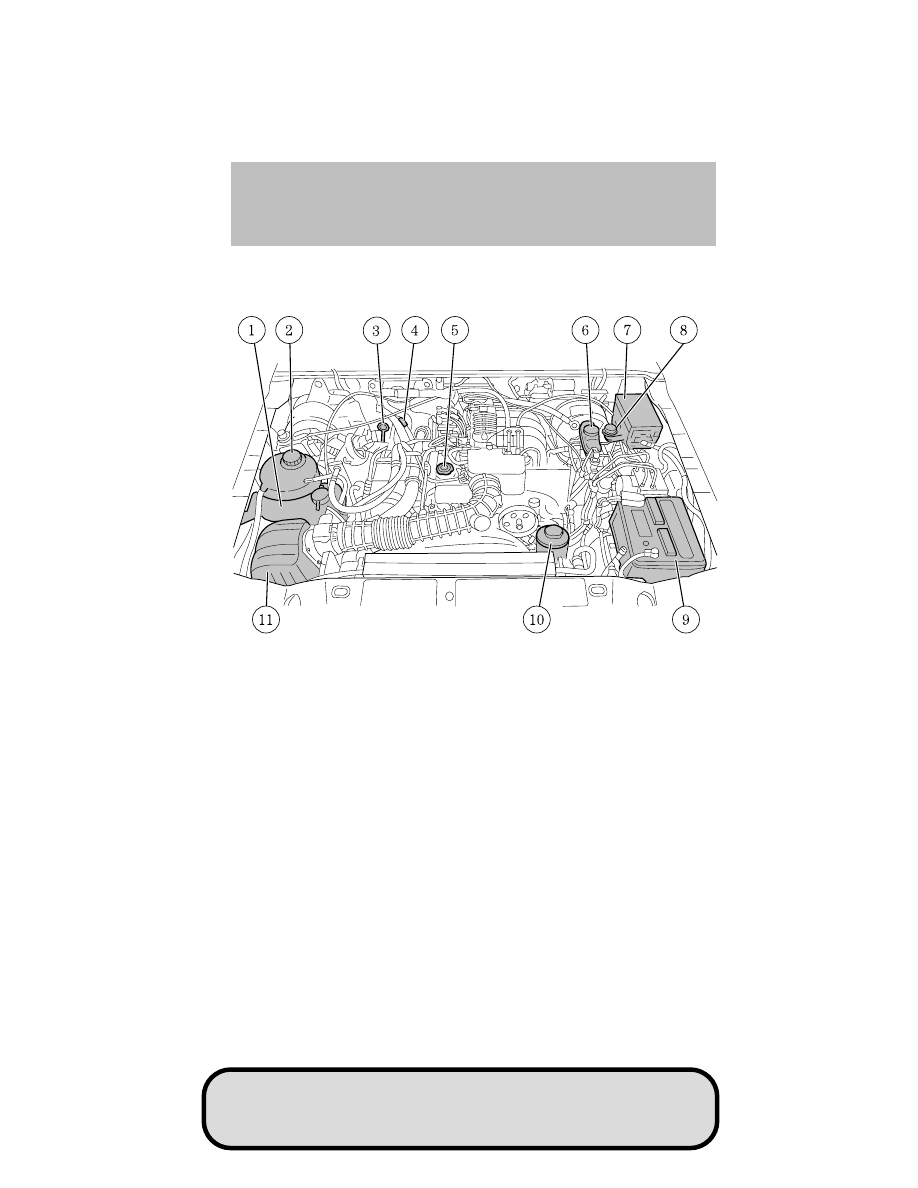

IDENTIFYING COMPONENTS IN THE ENGINE COMPARTMENT

2.3L I4 engine

1. Windshield washer fluid reservoir

2. Engine coolant reservoir

3. Engine oil dipstick

4. Transmission fluid dipstick (automatic transmission)

5. Engine oil filler cap

6. Brake fluid reservoir

7. Power distribution box

8. Clutch fluid reservoir (manual transmission)

9. Battery

10. Power steering fluid reservoir

11. Air filter assembly

Maintenance and Specifications

246

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

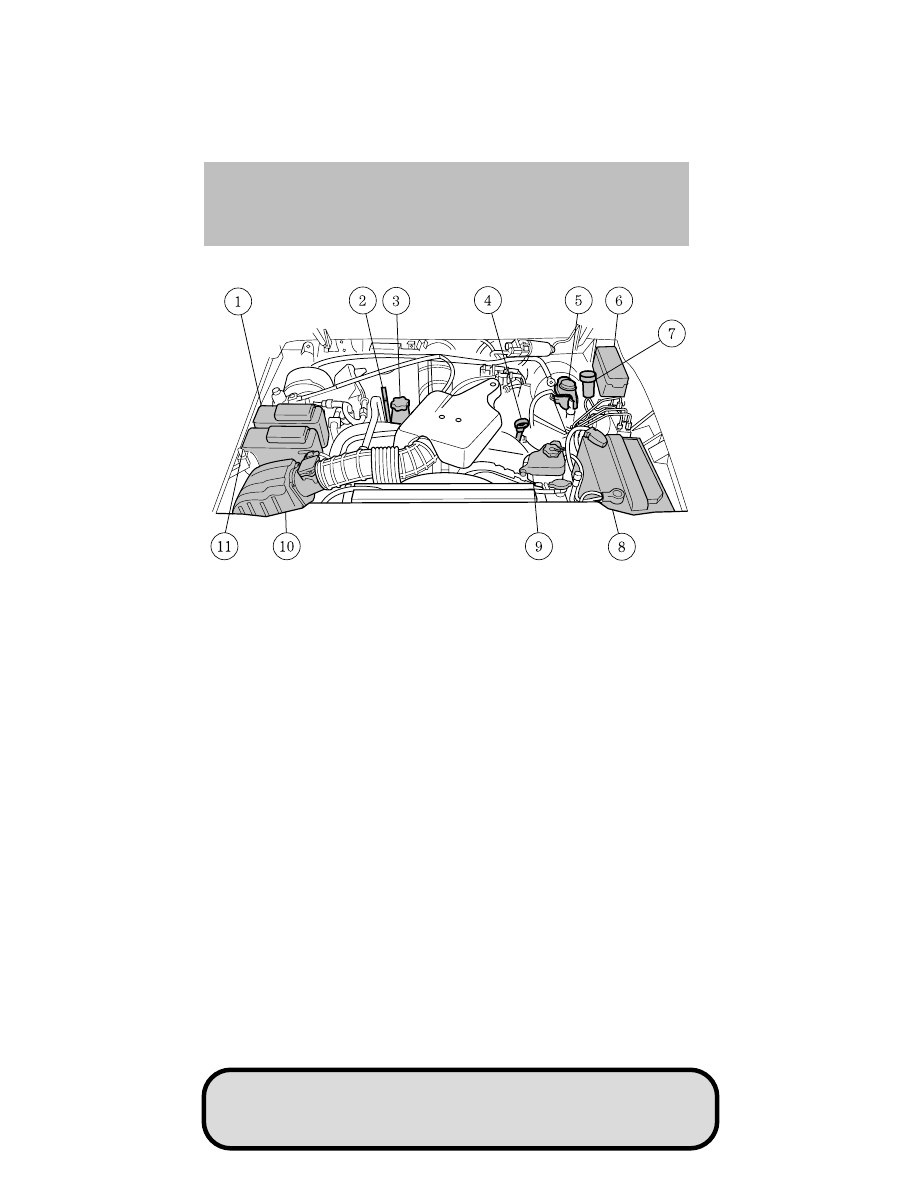

4.0L V6 engine

1. Windshield washer fluid reservoir

2. Transmission fluid dipstick (automatic transmission)

3. Engine oil filler cap

4. Engine oil dipstick

5. Brake fluid reservoir

6. Power distribution box

7. Clutch fluid reservoir (manual transmission)

8. Battery

9. Power steering fluid reservoir

10. Air filter assembly

11. Engine coolant reservoir

Maintenance and Specifications

247

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

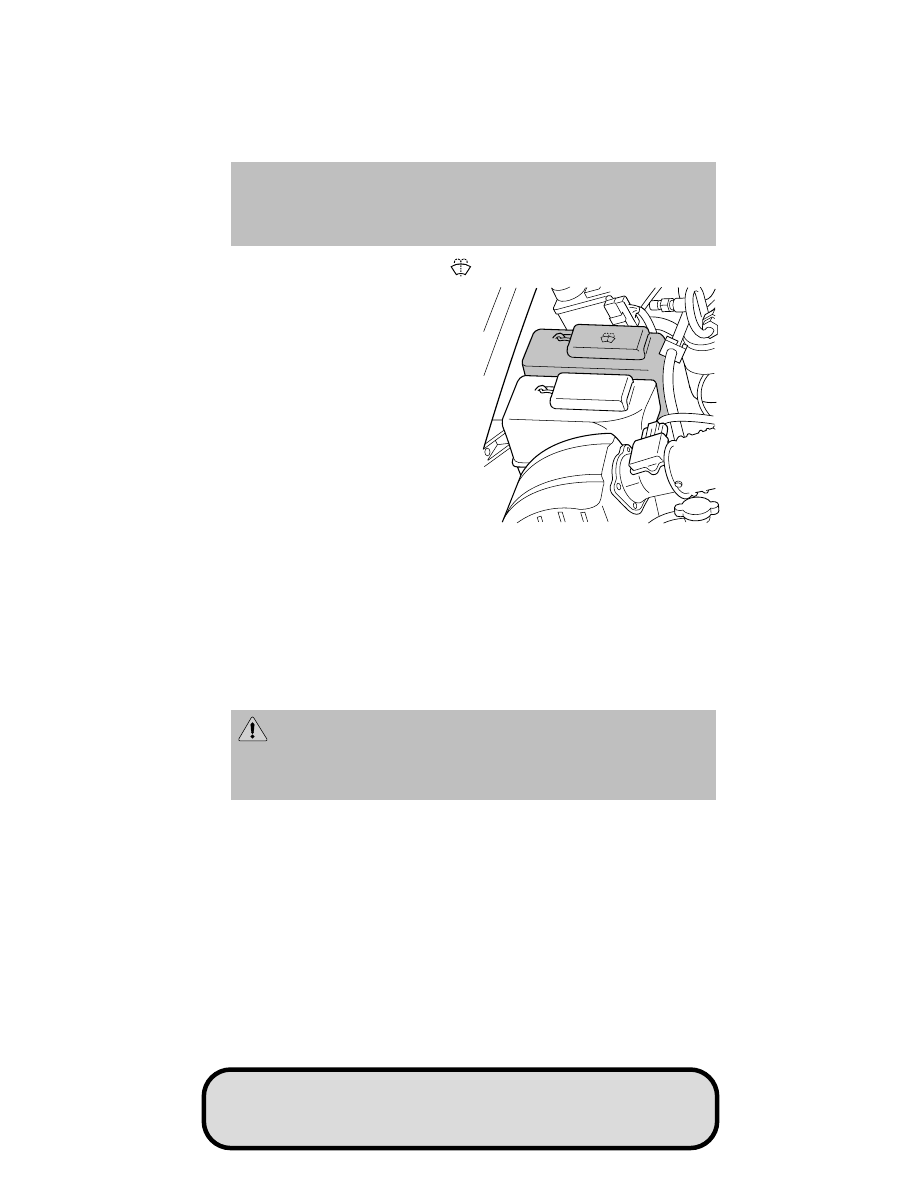

WINDSHIELD WASHER FLUID

Add fluid to fill the reservoir if the
level is low. In very cold weather, do
not fill the reservoir completely.

Only use a washer fluid that meets Mazda specification . Do not use any
special washer fluid such as windshield water repellent type fluid or bug
wash. They may cause squeaking, chatter noise, streaking and smearing.
Refer to Maintenance product specifications and capacities in this
chapter.

State or local regulations on volatile organic compounds may restrict the
use of methanol, a common windshield washer antifreeze additive.
Washer fluids containing non-methanol antifreeze agents should be used
only if they provide cold weather protection without damaging the
vehicle’s paint finish, wiper blades or washer system.

WARNING:

If you operate your vehicle in temperatures below

40°F (5°C), use washer fluid with antifreeze protection. Failure

to use washer fluid with antifreeze protection in cold weather could
result in impaired windshield vision and increase the risk of injury or
accident.

Note:

Do not put washer fluid in the engine coolant reservoir. Washer

fluid placed in the cooling system may harm engine and cooling system
components.

W

ASHER FLU

ID

O

N LY

RADIATOR

COOLANT

ONLY

Maintenance and Specifications

248

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)

WINDSHIELD WIPER BLADES

If the wiper blades do not wipe properly, clean both the windshield and
wiper blades using undiluted windshield wiper solution or a mild
detergent. Rinse thoroughly with clean water. To avoid damaging the
blades, do not use fuel, kerosene, paint thinner or other solvents.

Check the wiper blades for wear at least twice a year or when they seem
less effective. Substances such as tree sap and some hot wax treatments
used by commercial car washes reduce the effectiveness of wiper blades.

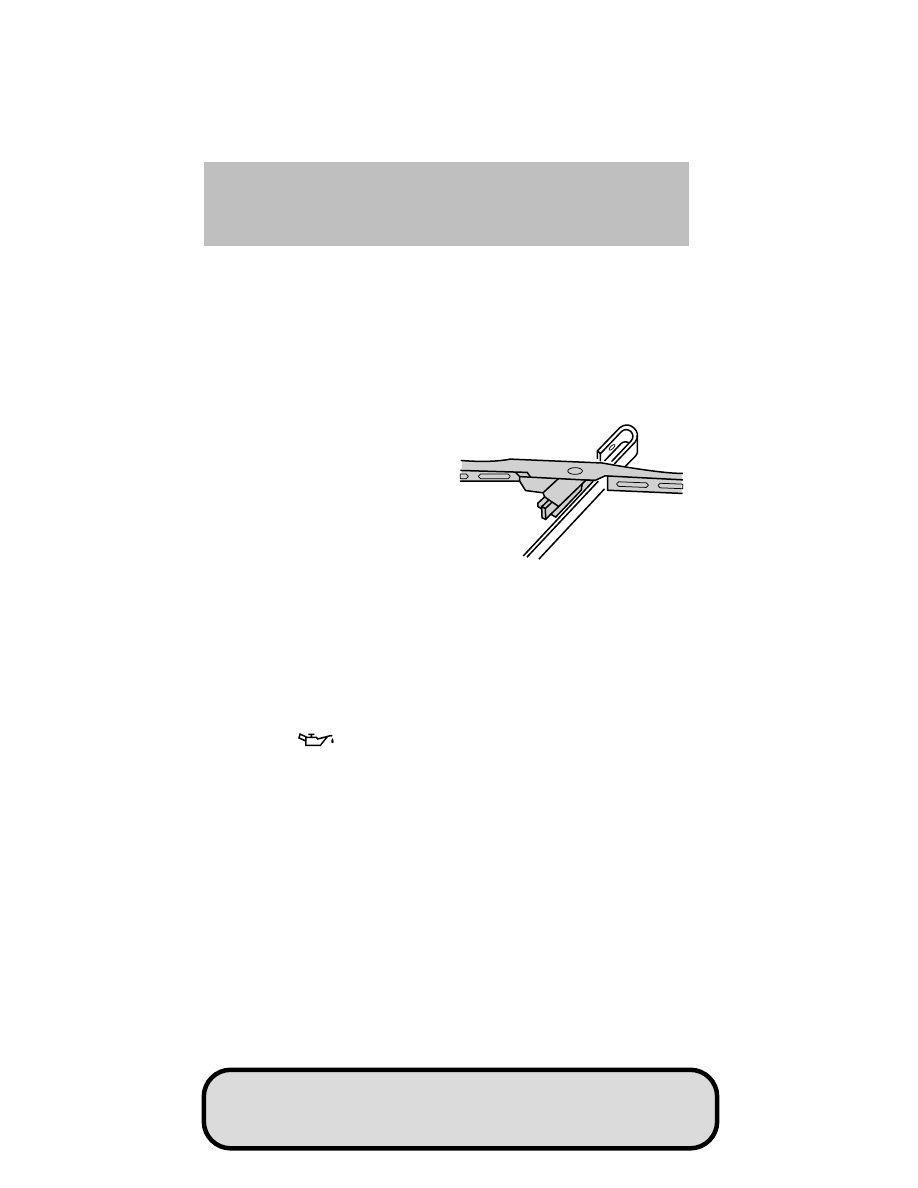

Changing the wiper blades

1. Pull the wiper arm away from

the vehicle. Turn the blade at an
angle from the wiper arm. Press
the lock tab to release the blade
and pull the wiper blade down
toward the windshield to
remove it from the arm.

2. Attach the new wiper to the

wiper arm and press it into
place until a click is heard.

Replace wiper blades at least once per year for optimum performance.

Poor wiper quality can be improved by cleaning the wiper blades and the
windshield. Refer to Windows and wiper blades in the Cleaning
chapter.

To prolong the life of the wiper blades, it is highly recommended to
scrape off the ice on the windshield before turning on the wipers. The
layer of ice has many sharp edges and can damage the micro edge of the
wiper rubber element.

ENGINE OIL

Checking the engine oil

Refer to scheduled maintenance for the appropriate intervals for
checking the engine oil.

1. Make sure the vehicle is on level ground.

2. Turn the engine off and wait 15 minutes for the oil to drain into the

oil pan.

3. Set the parking brake and ensure the gearshift is securely latched in

P (Park) (automatic transmission) or 1 (First) (manual
transmission).

Maintenance and Specifications

249

REVIEW COPY ——
2010 B-Series (mbs), Owners Guide (own2002), 1st Printing, Market:
Canadian_French (fr_can)
