Воздухоочистители двигателя ЯАЗ-204А лесовоза МАЗ-501



Воздухоочистители инерционно-масляного типа (фиг. 41) с глушителями шума при впуске закреплены на фланцах впускного трубопровода болтами с барашками.

Стальной штампованный корпус воздухоочистителя разделен на две части: верхнюю, очищающую воздух, и нижнюю, глушащую шум при впуске. В верхней части воздухоочистителя установлен фильтрующий элемент, корпус которого заполнен несколькими слоями проволочной сетки. Ниже фильтрующего элемента находится камера, заполненная маслом. Корпус фильтрующего элемента имеет в торцах секторные окна для прохода воздуха. Корпус надевается на центральную трубу воздухоочистителя.

Воздух входит в фильтр через кольцевую полость между крышкой и корпусом воздухоочистителя, делает поворот на 180° и, ударяясь о поверхность масла, опять изменяет направление. Наиболее крупные частицы пыли оседают в масляной ванне, мелкие частицы пыли осаждаются на металлических сетках фильтрующего элемента, смоченных маслом. Очищенный воздух поступает в центральную трубу воздухоочистителя.

В нижней части центральной трубы сделаны отверстия, сообщающие трубу с нижней частью корпуса воздухоочистителя. В этой части воздухоочистителя происходит глушение шума, создаваемого воздухом при движении. Плотное соединение корпуса воздухоочистителя с фланцем воздухопровода обеспечивается с помощью установочного шипа, приваренного к днищу корпуса, и пробковой прокладки.

Работа двигателя без воздухоочистителей категорически запрещается, так как это вызывает его усиленный износ.

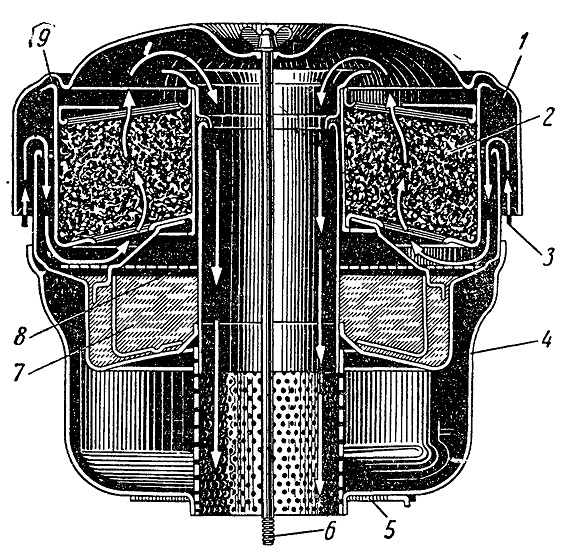

Фиг. 41. Воздухоочиститель:

1 — крышка воздухоочистителя; 2 — фильтрующий элемент; 3 — кольцевой канал впуска воздуха; 4 — корпус воздухоочистителя; 5 и 9 — прокладки; 6 — стержень крепления воздухоочистителя; 7 — масляная ванна; 8 — уровень залитого масла.
