Трубопроводы опрокидывающего механизма самосвала
МАЗ-530
Трубопроводы линии нагнетания опрокидывающего
механизма автомобиля MA3-530 представляют собой стальные цельнотянутые
тонкостенные трубы в отличие от трубопроводов линии нагнетания
опрокидывающего механизма автомобиля-самосвала МАЗ-525, где применяются
резинотканевые шланги.
Применение стальных труб в сочетании с резиновыми уплотнительными
кольцами обеспечивает надежное и простое соединение, для установки
которого требуется мало места.
На конце трубы 6 (фиг. 117) приварен наконечник 5. В кольцевой проточке
наконечника помещается резиновое уплотнительное кольцо 3, сжатое в
поперечном направлении. Наконечник прижимается пружиной 2 к стопорному
кольцу 4, препятствующему наконечнику выйти из отверстия корпуса.
Рабочая жидкость к нижней и верхней сферическим головкам цилиндров
подводится по стальным трубам. Трубы нижних головок цилиндров закреплены
на раме автомобиля, а трубы верхних головок цилиндров— на основании
платформы и на раме автомобиля. Местом перегиба труб верхней головки
цилиндров является ось вращения платформы при ее опрокидывании.

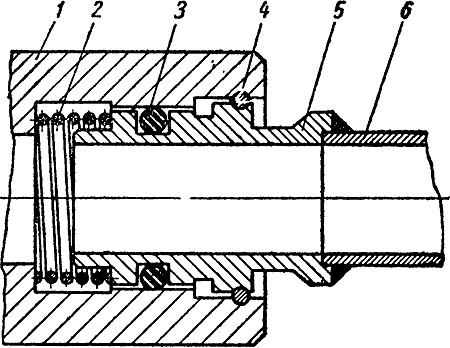

Фиг. 117. Схема уплотнения трубопровода:
1 — корпус; 2 — пружина; 3 — уплотнительное кольцо; 4 — стопорное
кольцо; 5 — наконечник трубы; 6 — труба
