Лексус 300. Общая информация



Лексус 300. Общая информация

Общая информация

Рассматриваемые автомобили оборудованы 12-вольтовой системой электрооборудования с заземлением по отрицательному полюсу. Питание всех осветительных приборов и электрических агрегатов осуществляется от батареи, подзаряжаемой от генератора переменного тока.

Данная глава посвящена описанию процедур обслуживания и ремонта некоторых компонентов системы бортового электрооборудования, к числу которых помимо конкретных компонентов, рассмотренных ниже, относятся также все осветительные приборы и не связанные непосредственно с двигателем электрические аксессуары. Кроме того, рассмотрены процедуры диагностики неисправностей электрооборудования общего порядка. Информация о батарее, генераторе и стартёре приведена в Главе Системы электрооборудования двигателя.

При выполнении любых работ по ремонту и обслуживанию компонентов системы электрооборудования следует в обязательном порядке предварительно отсоединять отрицательный провод от батареи во избежание получения электротравмы и/или возгорания.

Многие вспомогательные электрические системы работают под управлением собственных модулей управления (ECU). Расположение некоторых точек заземления также указано на иллюстрации Расположение компонентов электрооборудования и точек заземления (IE, IF, IG, IH) в салоне.

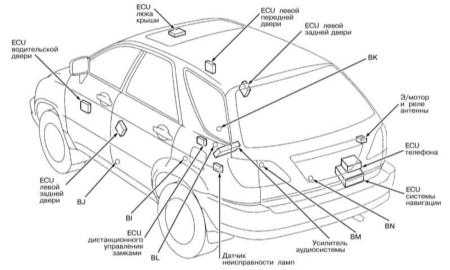

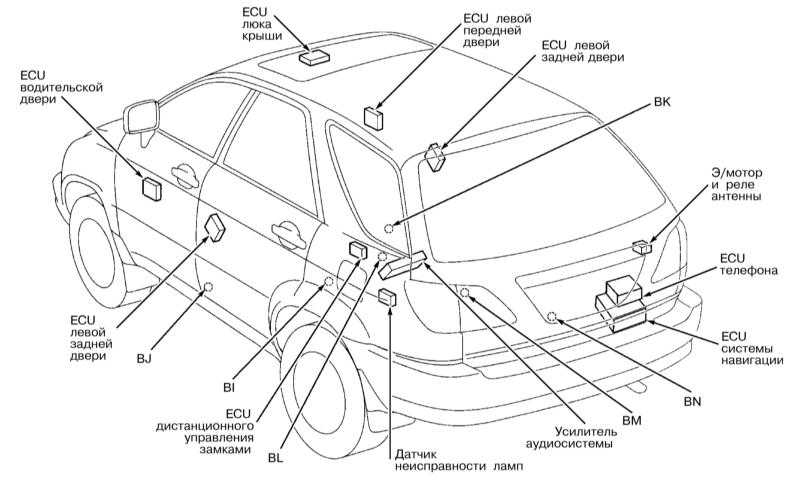

Расположение точек заземления (BI, BJ, BK, BL, BN и BM) и модулей управления

13.1 Общая информация Лексус RX300
