Бортовое электрооборудование
Спецификации
Размещение и типы применяемых ламп (12 В)

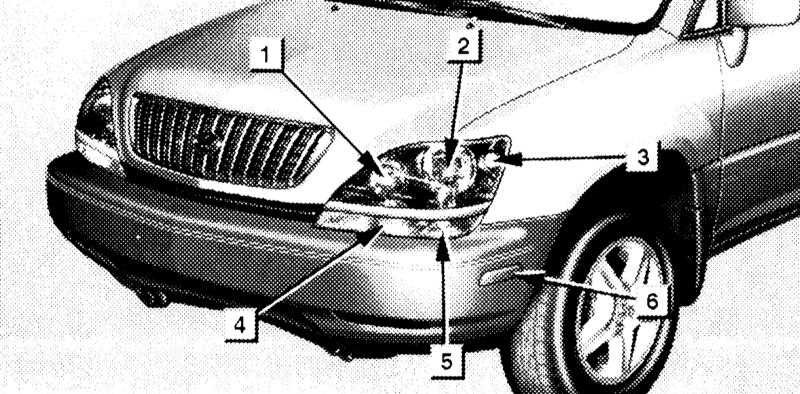

Лампы приборов наружного освещения в передней части автомобиля

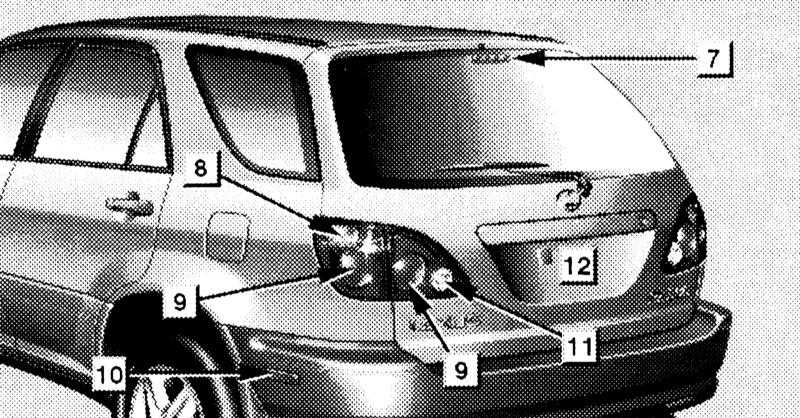

Лампы приборов наружного освещения в задней части автомобиля
|
|
|
|
№ |
Назначение |
Тип |
Мощность, Вт |
|
1 |
Дальний свет фар |
Галогенная 9005 |
60 |
|
2 |
Ближний и дальний свет фар |
Галогенная 9006 |
51 |
|
3 |
Стояночный свет |
Стеклянный цоколь 168 |
5 |
|
4 |
Передние указатели поворотов |
Стеклянный цоколь |
21 |
|
5 |
Противотуманная фара |
Галогенная 9006 |
51 |
|
6 |
Передние боковые габаритные огни |
Стеклянный цоколь |
5 |
|
7 |
Стоп-сигнал верхнего уровня |
Стеклянный цоколь |
18 |
|
8 |
Задние указатели поворотов |
Стеклянный цоколь |
21 |
|
9 |
Задние габаритные огни/стоп-сигналы |
Стеклянный цоколь |
21/5 |
|
10 |
Задние боковые габаритные огни |
Стеклянный цоколь |
5 |
|
11 |
Фонари заднего хода |
Стеклянный цоколь |
21 |
|
12 |
Освещение номерного знака |
Стеклянный цоколь |
5 |
|
13 |

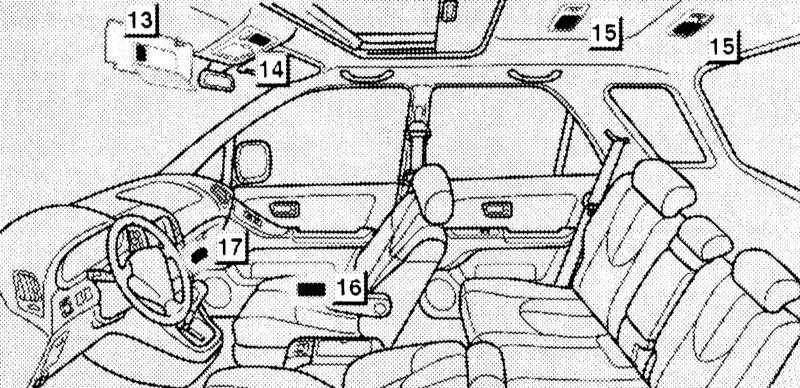

Лампа для чтения |
Несимметричный цоколь |
10 |
|
14 |
Подсветка космети-ческого зеркала |
Софит |
1.5 |
|
15 |
Салонные светильники |
Софит |
8 |
|
16 |
Освещение порогов |
Стеклянный цоколь |
5 |
|
17 |
Освещение вещевого ящика |
Стеклянный цоколь |
1.2 |
Размещение реле и предохранителей

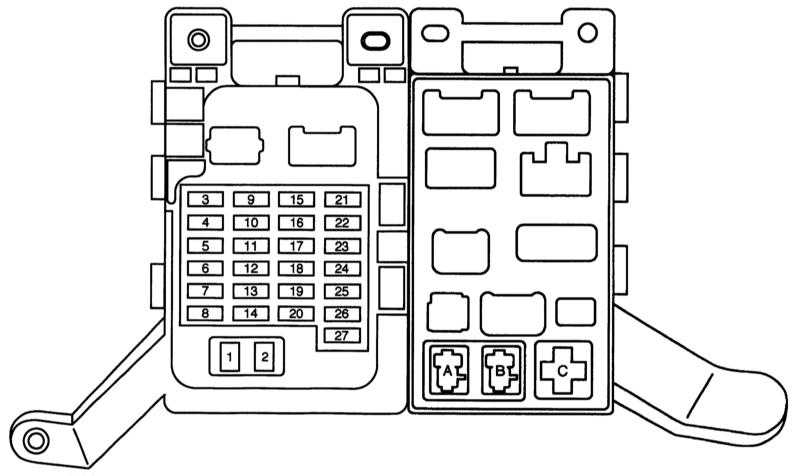

Предохранители в главном монтажном блоке
|
№ |
Обозначение |
Сила тока, А |
Защищаемые цепи |
|
1 |
AM 1 |
40 |
Система зажигания |
|
2 |
POWER |
30 |
Э/привод сидений |
|
3 |
IGN |
7.5 |
SRS, впрыск топлива |
|
4 |
RADIO №2 |
7.5 |
Аудиосистема, бортовой компьютер |
|
5 |
CIG |
15 |
Прикуриватель, наружные зеркала, замки дверей |
|
6 |
D RR DOOR |
20 |
Замок и стеклоподъёмник задней двери |
|
7 |
PWR OUTLET |
15 |
Гнёзда отбора мощности |
|
8 |
FR FOG |
15 |
Противотуманные фары |
|
9 |
SRS - ACC |
15 |
SRS |
|
10 |
ECU - IG |
15 |
Телефон, внутреннее зеркало заднего вида, ABS, VSC, многофункциональный дисплей |
|
11 |
WIPER |
25 |
Очистители ветрового стекла |
|
12 |
P RR DOOR |
20 |
Замок и стеклоподъёмник задней двери |
|
13 |
P FR DOOR |
20 |
Замок и стеклоподъёмник передней двери |
|
14 |
S / ROOF |
20 |
Люк крыши |
|
15 |
HEATER |
15 |
Системы вентиляции, отопления и К/В |
|
16 |
GAUGE |
7.5 |
Бортовой компьютер, индикаторы напоминания об обслуживании автомобиля |
|
17 |
RR WIP |
15 |
Очиститель стекла двери задка |
|
18 |
STOP |
20 |
Стоп-сигналы, ABS, VSC |
|
19 |
OBD |
7.5 |
Система бортовой самодиагностики |
|
20 |
SEAT HTR |
15 |
Обогрев сидений |
|
21 |
STARTER |
|
Система запуска |
|
22 |
WASHER |
|
Омыватели стёкол |
|
23 |
RR FOG |
7.5 |
Нет цепи |
|
24 |
FR DEF |
20 |
Обогрев наружных зеркал и стекла двери задка |
|
25 |
SRS - B |
7.5 |
SRS |
|
26 |
TAIL |
10 |
Габаритные и стояночные огни, подсветка номерного знака |
|
27 |
PANEL |
7.5 |
Подсветка панели приборов |
Реле в главном монтажном блоке
| Обозначение | Цепь |
|
Реле габаритных огней |
|
Реле противотуманных фар |
|
Реле подачи питания («ACC») |

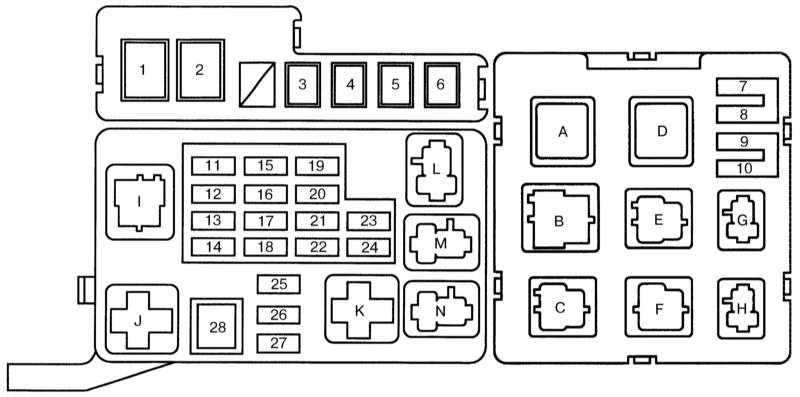

Предохранители в блоке двигательного отсека
|
№ |
Обозначение |
Сила тока, А |
Защищаемые цепи |
|
1 |
ABS |
60 |
ABS |
|
2 |
ALT |
140 |
Система заряда |
|
3 |
RDI FAN |
40 |
Вентилятор системы охлаждения |
|
4 |
CDS FAN |
40 |
Вентилятор системы охлаждения |
|
5 |
RR DEF |
30 |
Обогрев стекла двери задка и наружных зеркал |
|
6 |
HEATER |
50 |
Вентилятор отопителя |
|
7 |
H - LP R UPR |
15 |
Правая фара, дальний свет |
|
8 |
H - LP L UPR |
15 |
Левая фара, дальний свет |
