Лексус 300. Снятие и установка ремней безопасности и их аварийных натяжителей



Лексус 300. Снятие и установка ремней безопасности и их аварийных натяжителей

Снятие и установка ремней безопасности и их аварийных натяжителей

При разъединении разъёмов SRS при ключе зажигания, установленном в положение «ON» или «ACC» в память блока управления заносится код неисправности.

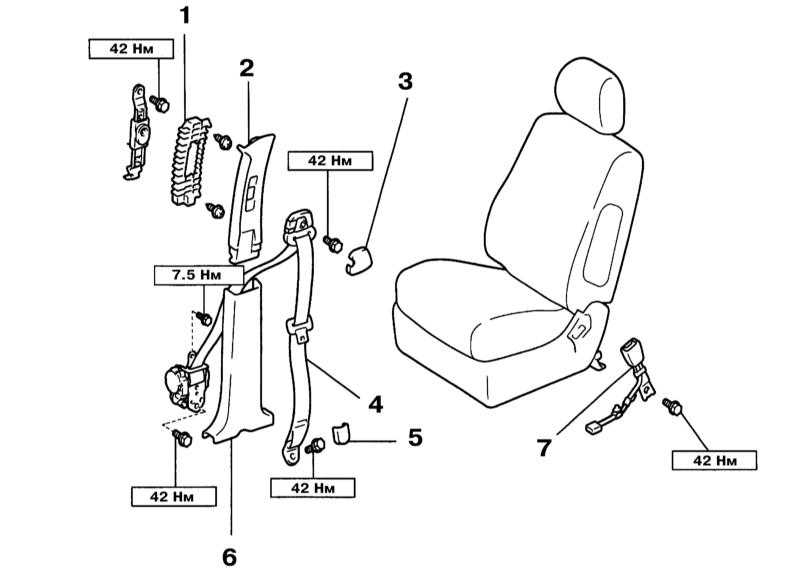

Компоненты установки передних ремней безопасности

12.2.6 Снятие и установка ремней безопасности и их аварийных натяжителей Лексус RX300

1 — Прокладка №1 верхней секции отделки центральной стойки кузова
2 — Верхняя секция отделки центральной стойки кузова
3 — Крышка верхнего анкера ремня
4 — Ремень безопасности

5 — Крышка нижнего анкера ремня
6 — Нижняя секция отделки центральной стойки кузова
7 — Замок ремня

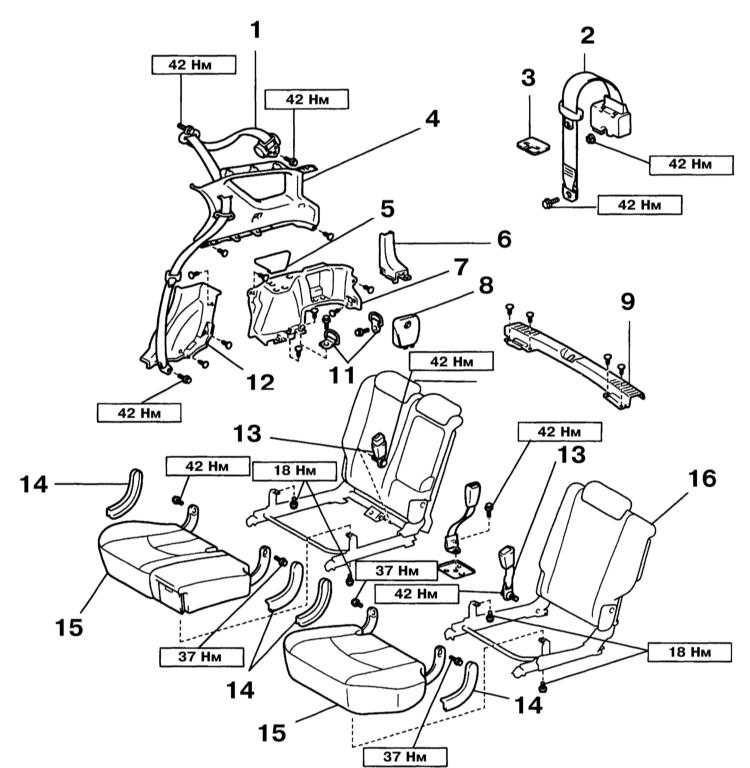

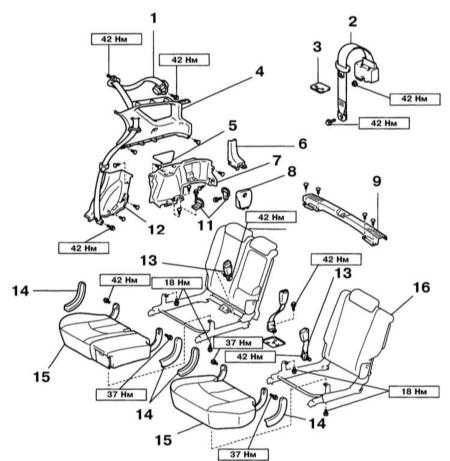

Компоненты установки задних ремней безопасности

12.2.6 Снятие и установка ремней безопасности и их аварийных натяжителей Лексус RX300

1 — Боковой ремень
2 — Центральный ремень
3 — Крышка центрального ремня
4 — Боковая верхняя отделочная панель
5 — Крышка стойки задней подвески
6 — Задняя боковая панель отделки
7 — Нижняя боковая панель
8 — Крышка №1 багажного отделения

9 — Задняя панель отделки багажного отделения
10 — Правое заднее сиденье
11 — Крюки
12 — Боковая отделка заднего сиденья
13 — Замок ремня
14 — Защитный кожух механизма регулировки наклона спинки
15 — Сборка подушки сиденья
16 — Левое заднее сиденье


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите накладки порогов и уплотнения передних и задних дверей.
  2. Снимите обе секции отделки центральной стойки кузова.
  3. Снимите крышку нижнего анкера переднего ремня, после чего выверните болт и снимите анкер.
  4. Снимите крышку верхнего анкера переднего ремня, после чего выверните болт и снимите анкер.
  5. Разъедините разъём редуктора аварийного натяжителя.
12.2.6 Снятие и установка ремней безопасности и их аварийных натяжителей Лексус RX300

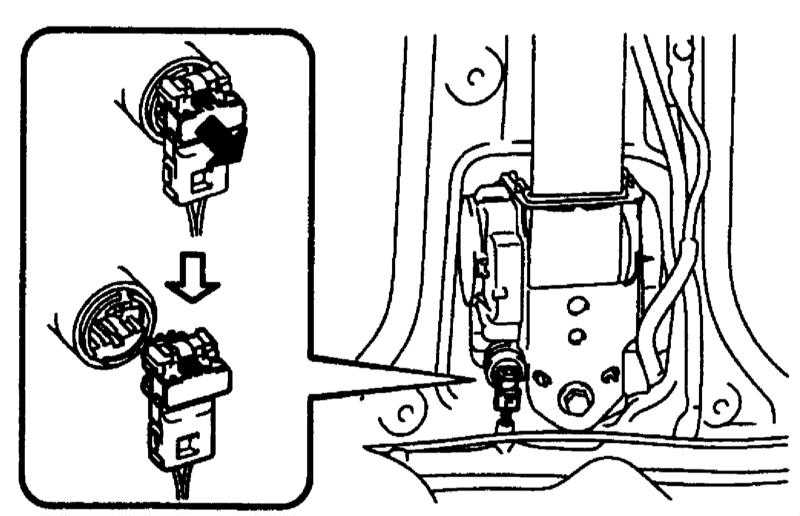

  1. Отожмите плоской отвёрткой кнопку блокировки разъёма натяжителя и разъедините разъём.
  1. Выверните 2 болта и снимите замок ремня.
  2. Процедура снятия задних ремней безопасности приведена в Разделе Снятие, разборка, сборка и установка задних сидений.
  3. Проверьте ремни безопасности на наличие повреждений и при необходимости замените их.
  4. Установка производится в обратном порядке.

Используйте новые компоненты системы SRS.
