Киа Спектра.

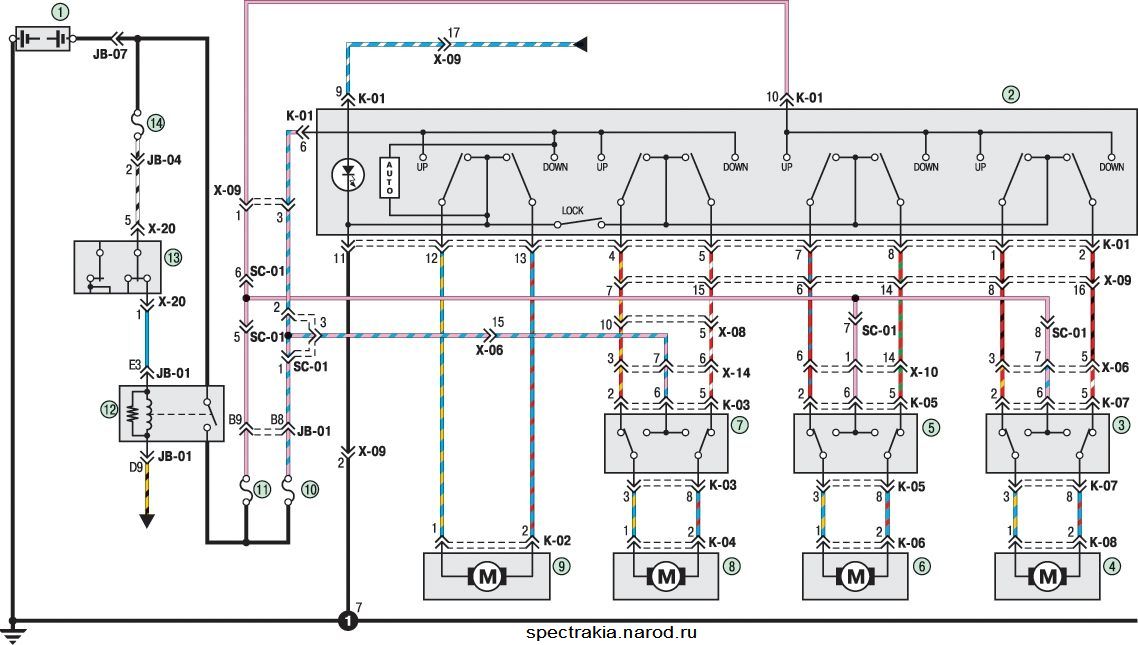

Электросхема - Соединения электростеклоподъёмников
1
- аккумулятор; 2 - центральный блок управления электростеклоподъёмниками; 3
- переключатель электростеклоподъёмника правой задней двери; 4 -
моторедуктор Стеклоподъёмника правой задней двери; 5 - переключатель
электростеклоподъёмника правой передней двери; 6 - моторедуктор
Стеклоподъёмника правой передней двери; 7 - переключатель
электростеклоподъёмника левой задней двери; 8 - моторедуктор
Стеклоподъёмника левой задней двери; 9 - моторедуктор Стеклоподъёмника
правой передней двери; 10, 11 - предохранитель P/W (25 А); 12 - реле
электростеклоподъёмников; 13 - выключатель (замок) зажигания; 14 - плавкая
вставка IG2 (30 A)
