Киа Спектра.
Электросхема - а Система управления двигателем
1
- электронный блок управления двигателем; 2 - датчик абсолютного
разрежения во впускном трубопроводе; 3 - датчик температуры всасываемого
воздуха; 4 - датчик положения дроссельной заслонки; 5 - соединительная
колодка жгута проводов ЭБУ двигателем; 6 - датчик положения коленчатого
вала

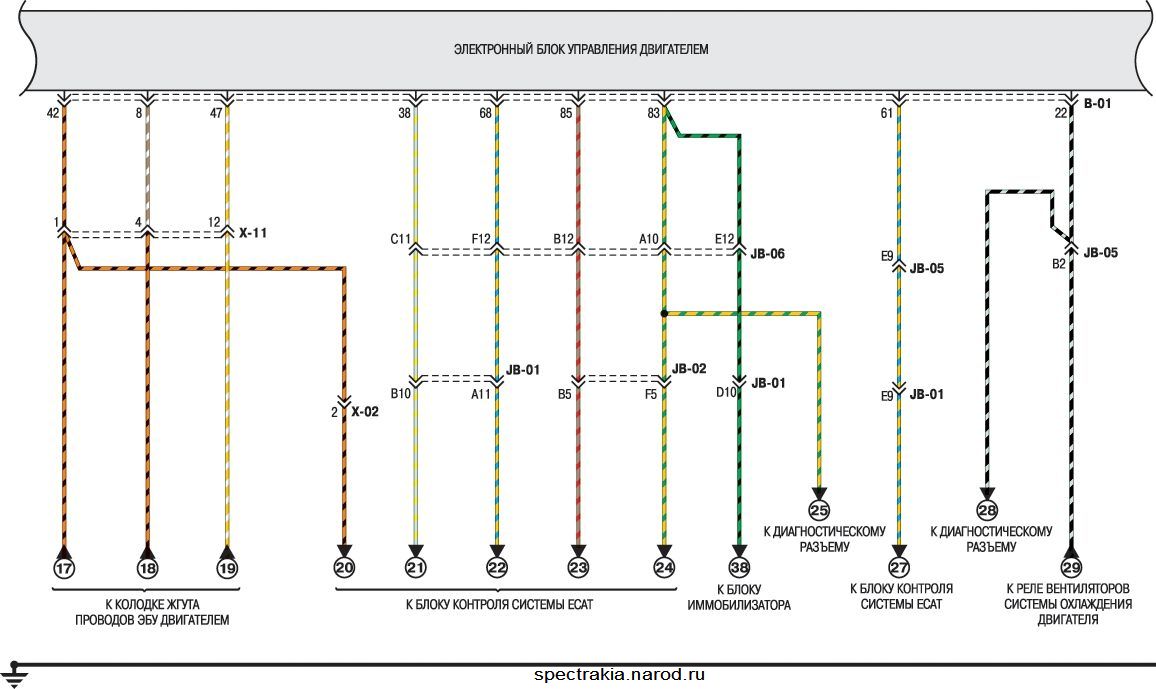

Киа Спектра.
Электросхема - б Система управления двигателем

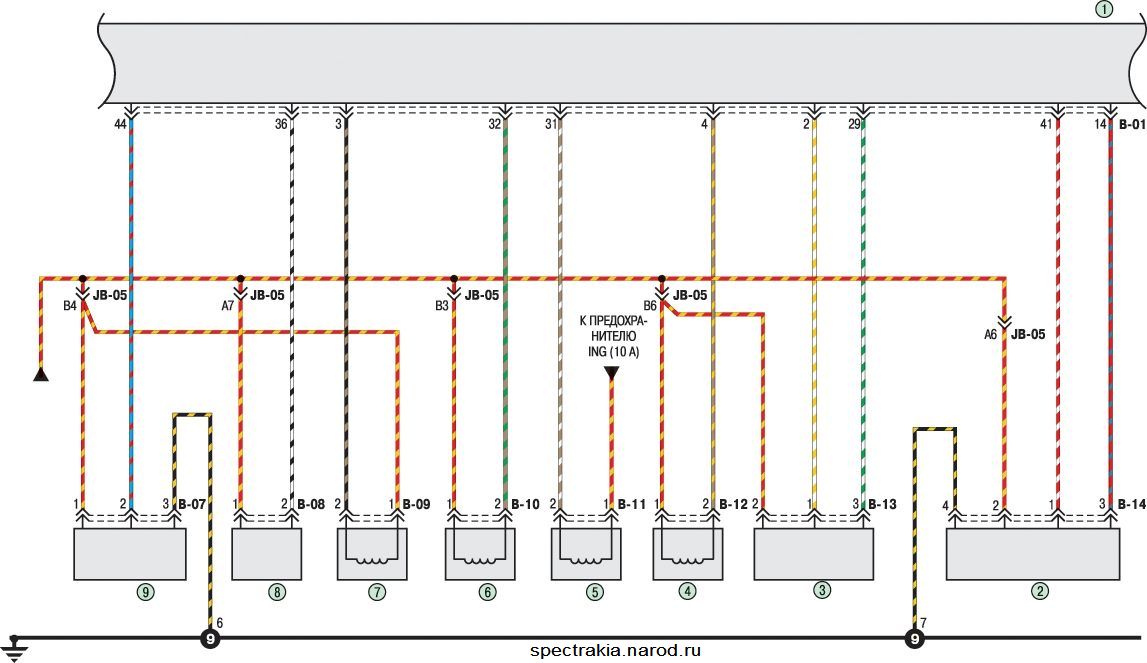

Киа Спектра.
Электросхема - в Система управления двигателем
1
- электронный блок управления двигателем; 2 - датчик положения педали
акселератора (для автомобилей, оснащенных автоматической коробкой
передач); 3 - датчик скорости автомобиля; 4 - топливная форсунка 4-го
цилиндра двигателя; 5 - топливная форсунка 3-го цилиндра двигателя; 6 -
топливная форсунка 2-го цилиндра двигателя; 7 - топливная форсунка 1-го
цилиндра двигателя; 8 - электромагнитный клапан продувки адсорбера; 9 -
датчик положения распределительного вала
