Киа Спектра.
Электросхема - г Система управления двигателем
1

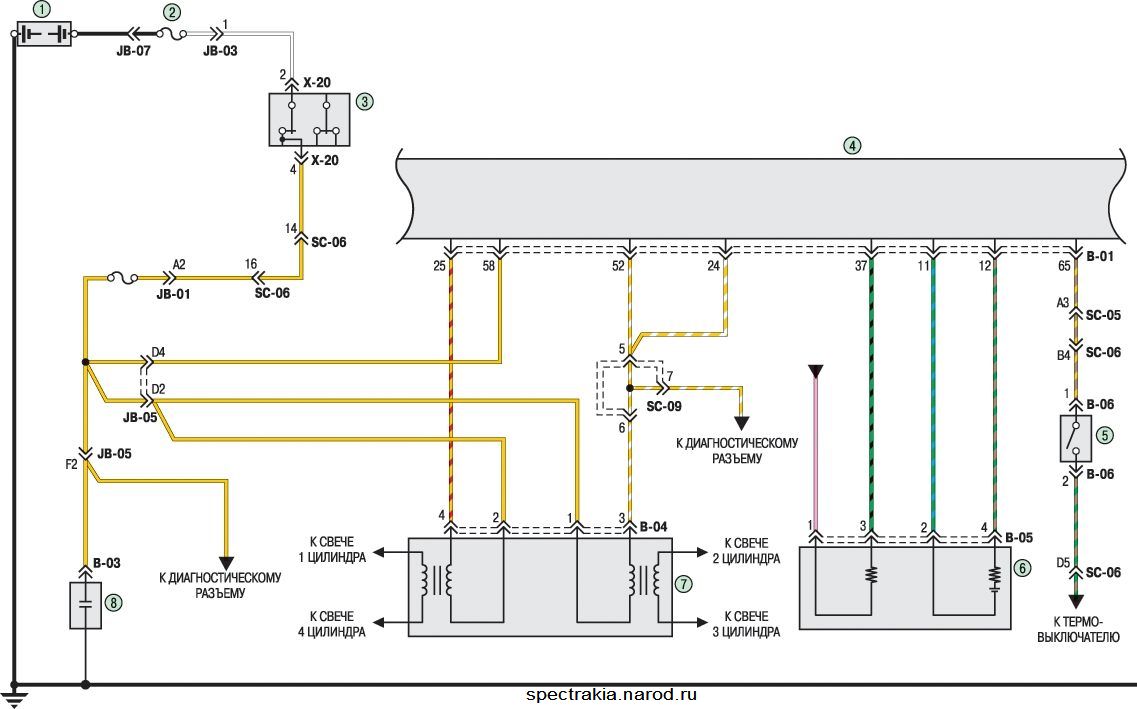

- аккумулятор; 2 - предохранитель IG1 (20 A); 3 - выключатель (замок)
зажигания; 4 - электронный блок управления двигателем; 5 -
термовыключатель; 6 - датчик концентрации кислорода; 7 - катушки
зажигания; 8 - конденсор
Киа Спектра.
Электросхема - д Система управления двигателем
1

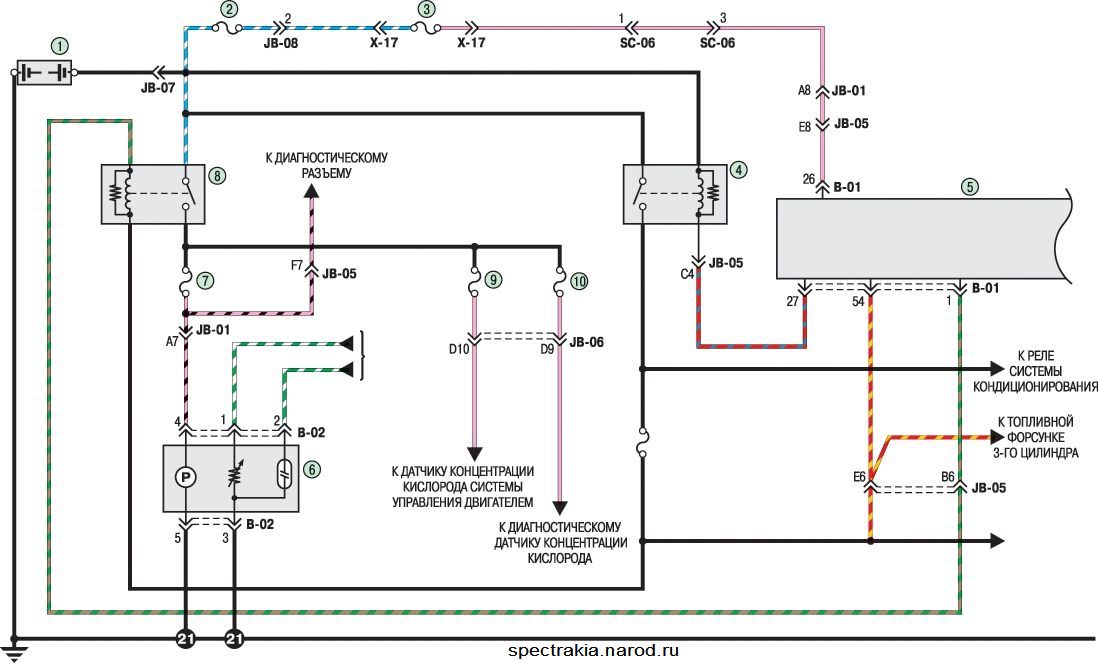

- аккумулятор; 2 - плавкая вставка BTN (30 А); 3 - предохранитель ECU
(10 А); 4 - главное реле системы управления двигателем; 5 - электронный
блок управления двигателем; 6 - топливный модуль; 7 - предохранитель
FUEL PUMP (10 А); 8 - реле топливного модуля; 9 - предохранитель
диагностического датчика концентрации кислорода (10 А); 10 -
предохранитель датчика концентрации кислорода системы управления
двигателем (10 А)
Киа Спектра.
Электросхема - е. Система управления двигателем
1

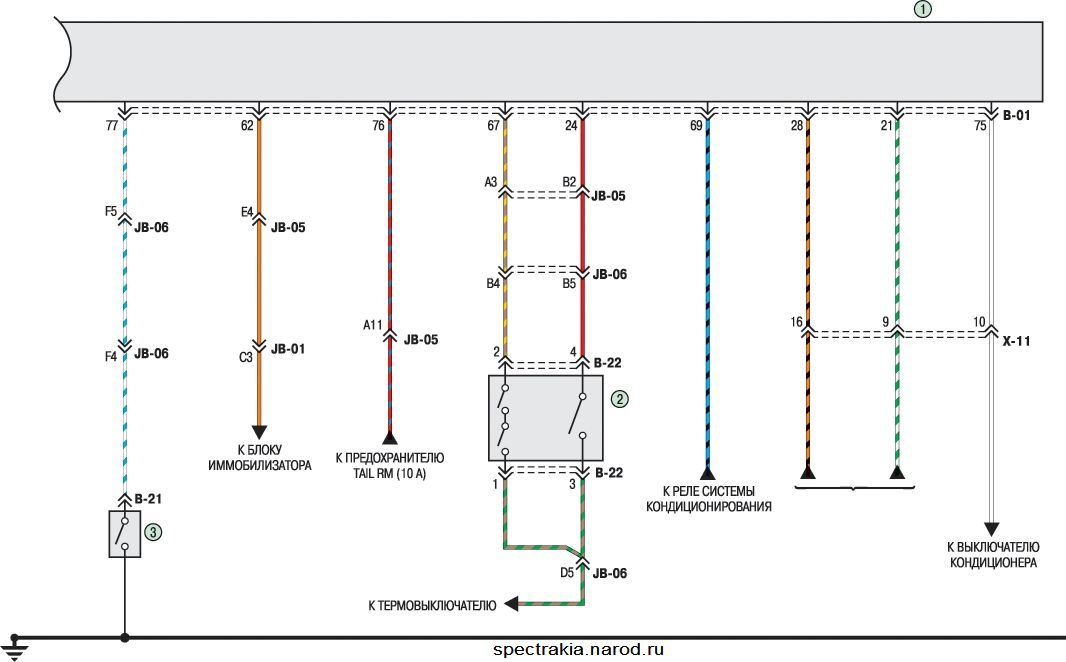

- электронный блок управления двигателем; 2 - переключатель наружного
освещения и указателей поворота; 3 - датчик давления в системе
гидроусилителя рулевого управления
